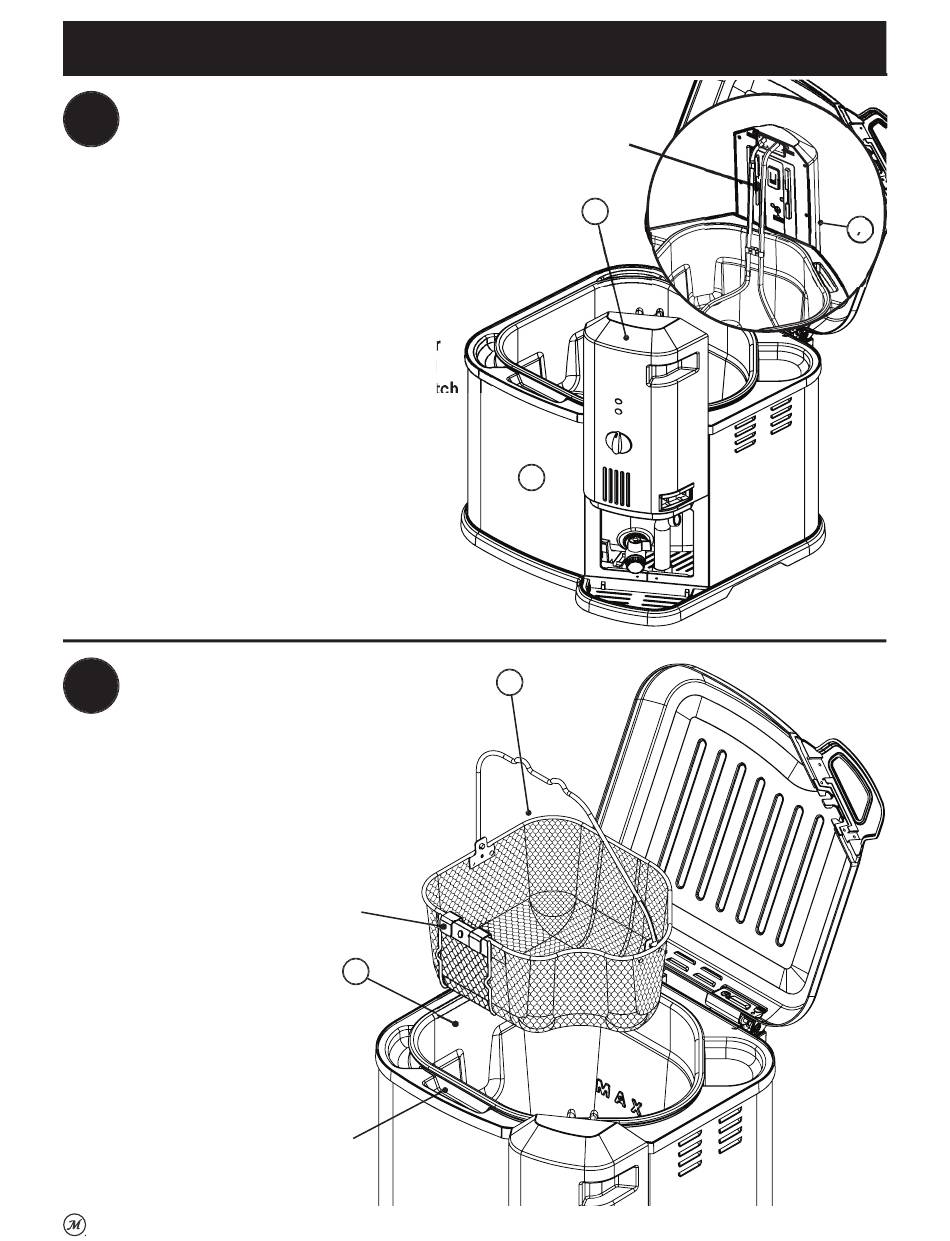

Assembly | Ensamblaje
2
Slide control panel and element (7) down onto mounting
bracket (shown in step 1) on side of outer shell (1).
Deslice el panel de control y el elemento (7)hacia abajo,
hasta la abrazadera de montaje (que se muestra en el paso
1) en la parte lateral de la carcasa exterior (1).
NOTE: The control panel is correctly attached when
the heating element is positioned inside the inner
pot. The control panel must be correctly attached
for the appliance to operate. A built-in safety switch
on the control panel will prevent the element from
heating if not mounted correctly.
NOTA: El panel de control está correctamente fijado
cuando el elemento calefactor está posicionado
dentro de la olla interna. El panel de control debe
estar correctamente fijado para que el artefacto
pueda funcionar. Un interruptor de seguridad
integrado en el panel de control evitará que el elemento
se caliente si no está ensamblado correctamente.
3
Place basket (3) inside of inner pot (4).
Coloque el cesto (3) dentro de la olla interna (4).
DRAIN CLIP MOUNTING HOLE
ORIFICIO DE MONTAJE DEL
SUJETADOR DE ESCURRIDOR
DRAIN CLIP
SUJETADOR DE
ESCURRIDOR
4
SAFETY SWITCH
INTERRUPTOR DE
SEGURIDAD
7
1
3
7
