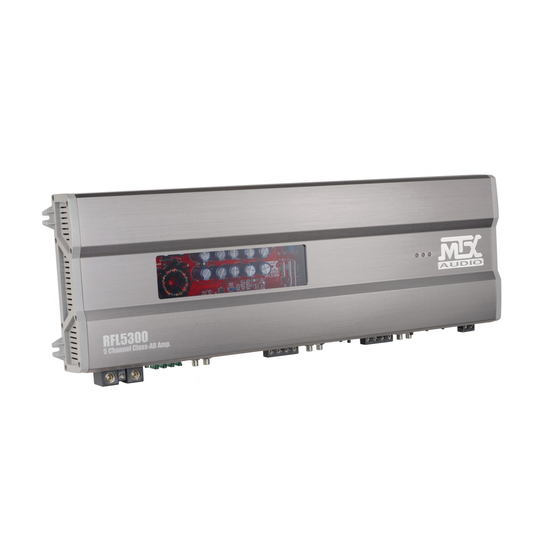

- Page 1 RFL5300 5 Channel Class-AB Power Amplifier 850W RMS CEA...
-
Page 2: Specifications
Thank You ! Thank you for purchasing an MTX Audio High-End amplifier. Proper installation matched with MTX speakers and subwoofers provide superior sound and performance for endless hours of waking the neighbors, slammin’ your friends or flat out stomping wanna-be players. -
Page 3: Controls And Inputs
200mV output for proper operation of the amplifier). MTX recommends only high quality RCA cables to decrease the possibility of radiated noise entering the system. Gain Control - The gain control matches the input sensitivity of the amplifier to the head unit being used. The operating range varies from 200mv to 6V. -
Page 4: Power And Speaker Connections
5. Grounding - Locate a proper ground point on the vehicle’s chassis and remove all paint, dirt or debris to reveal a bare metal surface. Attach the ground wire to that contact point. Connect the opposite end of the ground wire to the GND terminal on the MTX amplifier. -
Page 5: Troubleshooting
Installation & Mounting : 6. Connect a Remote Turn-on wire from the head unit to the MTX amplifier’s Remote terminal. If the head unit does not have a dedi- cated Remote Turn-on lead, you may connect to the head unit’s Power Antenna lead. -
Page 6: Caractéristiques
Merci ! Merci d’avoir fait confiance à MTX en achetant un amplificateur hautes performances de la série RFL. Une bonne installation combinée à des subwoofers MTX adaptés donnera des résultats hallucinants. Elle vous permettra de tenir éveillé vos voisins pendant des heures (des nuits), de couper le souffle à... - Page 7 Connecteurs RCA - Ce sont les entrées RCA qui se connectent à votre source si elle est équipée de sorties RCA. Le niveau minimum est de 0,2 Volt, le niveau maximum est de 6 Volts . MTX recommande d’utiliser des câbles RCA «twistés» de qualité (comme chez StreetWires par exemple) pour éliminer les problèmes de parasite.
-
Page 8: Installation Et Montage
1. Déconnectez la masse de la batterie du véhicule. 2. Déterminez l’ e mplacement de votre amplificateur MTX. Sa position idéale est à plat, le logo orienté vers le haut. Il faut que l’air puisse bien circuler autour de l’ampli pour assurer un refroidissement optimal. -
Page 9: Résolution Des Problèmes
Les câbles RCA sont inversés Reprendre les câbles RCA Niveau de grave faible Les haut-parleurs sont hors phase Connecter les HP en phase Vous n’utilisez pas des subs MTX ? Achetez des subs MTX Le fusible claque L’ampli est à fond Baisser le volume L’amplificateur est en panne... -
Page 10: Especificaciones
Muchas Gracias ! Gracias por elegir el producto MTX para un máximo de sonido en tu vehículo. Con los amplificadores, altavoces y subs MTX y conexiones StreetWires podrá eschuchar, sentir y experimentar la música como nunca antes y de la forma que el artista pretendía cuando se grabó. - Page 11 Entradas y controles : Entradas RCA - Estas entradas de RCA se conectan a las fuentes que tengan salida de RCA o de línea. Se requiere una fuente de al menos una salida de 200mV para un correcto funcionamiento. El uso de cables trenzados de alta calidad es recomendado para evitar que ruidos entren en el sistema. Control de ganancia - Este control es usado para emparejar la sensibilidad de entrada a la fuente principal que estes usando.
-
Page 12: Instalación Y Montaje
1. Desconecta el terminal negativo de la batería del vehículo. 2. Determina el lugar de montaje del amplificador MTX. Recuerda que tiene que haber suficiente ventilación en la parte de los di- sipadores del amplificador para asegurar un buen refrigeramiento. Marca primero y luego haz los agujeros donde irán montado el amplificador. - Page 13 8. Conecte los altavoces a los terminales de altavoz de su amplificador MTX utilizando el cable de altavoz calibre correcto. Dos canales puenteados pueden conducir una carga mínima de 4 ohmios de potencia máxima. Canal 5 puede manejar una carga mínima de 2 ohmios para la potencia máxima.
-
Page 14: Vielen Dank
Vielen Dank ! Vielen Dank, dass Sie sich für einen MTX Audio High End Verstärker entschieden haben. Fachmännischer Einbau und eine Kombination mit MTX Lautsprechern und Subwoofern garantieren optimale Leistung und ein hervorragendes Klangerlebnis. Viel Spass! Technische Daten : • 5-Kanal Class-AB Verstärker •... - Page 15 Einstellungen und Eingänge : Cincheingänge – Diese Eingänge sind für Radios vorgesehen, die über Cinchausgänge oder Hochpegelausgänge verfügen. Für einen einwandfreien Betrieb sind mind. 200mV Spannung des Radios erforderlich. Um ungewünschte Störgeräusche zu vermeiden, empfehlen wir ein hochwertiges Cinchkabel. Pegelregler – Der Pegelregler ermöglicht es, die Eingangsempfindlichkeit des Verstärkers and die Ausgangsspannung Ihres Radios anzupassen.
- Page 16 1. Klemmen Sie den Minuspol der Batterie ab. 2. Suchen Sie nach einem geeigneten Einbauort für Ihren MTX Verstärker. Bedenken Sie hierbei, dass ausreichende Luftzufuhr am Kühlkörper vorhanden ist, um eine entsprechende Kühlung des Verstärkers sicherzustellen. Schrauben Sie Ihren MTX Verstärker nun fest.
-
Page 17: Problemlösung
Radio über keinen Remoteausgang verfügen, so können Sie auch den Anschluss für die elektrische Antenne verwenden. 7. Schliessen Sie die Cinchkabel Ihres Radios an die RCA Eingänge Ihres MTX Verstärkers an. Verlegen Sie das Kabel nicht in der Nähe von Stromkabeln oder der Fahrzeugelektronik. Kreuzende Kabel verlegen Sie im 90° Winkel. Verwenden Sie hochwertiges Kabel. - Page 18 Grazie ! Grazie per aver scelto MTX per ottenere il massimo dal vostro impianto audio. Un amplificatore MTX, abbinato a subwoofers ed alto- patlanti MTX, consente di ascoltare la musica proprio come nelle intenzioni dell’artista. Caratteristiche : Amplificatore 5 canali classe A/B •...
- Page 19 Controllo Gain e ingressi RCA : Ingressi RCA - Da utilizzare con sorgenti con uscita di linea RCA. E’ raccomandabile usare sorgenti con un livello di uscita minimo di 200mV. L’utilizzo di cavi di segnale RCA di buona qualità riduce la possibilità di disturbi in ingresso. Controllo Gain - Si utilizza per armonizzare la sensibiltà...
-
Page 20: Installazione E Montaggio
E’ molto importante anche effettuare connessioni strette e solide per ottenere le massime prestazioni.Per l’alimentazione del modello MTX RFL5300 raccomandiamo cavi di sezione non inferiore a 50mm2. - Page 21 Collegamento RCA in ingresso invertito Inverti il collegamento Bassi deboli Altoparlanti collegati in controfase. Collega gli altoparlanti correttamente Non stai usando un subwoofer MTX Compra un subwoofer MTX Fusibili bruciati Livelli di uscita troppo elevati Abbassa il volume Amplificatore difettoso...
- Page 22 Obrigado ! Obrigado por escolher MTX. Uma instalação correcta do amplificador em conjugação com altifalantes e subwoofers MTX, proporciona um som e performance superiores para horas infinitas a “acordar” os seus vizinhos ou a divertir-se com os seus amigos. Parabéns e divirta-se a experimentar a última novidade em audio da MTX!
- Page 23 Controlos e entradas : Entradas RCA - Use estes conectores com fontes que tenham saídas de linha RCA. O nível mínimo de saída deve ser 200mV. O uso de cabos RCA de alta qualidade é recomendado para diminuir a possibilidade de ruído radiado poder entar no sistema. Controlo de ganho - Este controlo é...
- Page 24 5. Encontre um bom ponto de massa no chassis do veículo e remova a tinta, deixando o metal à vista no ponto de contacto. Aperte o cabo de massa ao ponto de contacto point e conecte o outro extremo do cabo de massa ao terminal GND do seu amp MTX.
-
Page 25: Resolução De Problemas
Instalação & Montagem : 6. Conecte um fio Remote desde a sua unidade fonte até ao terminal do amplificador MTX. Se a sua fonte não tiver um fio remote dedicado, pode usar o fio de antena motorizada. 7. Conecte os cabos cabos desde a sua unidade fonte aos jacks de entrada RCA do amplificador MTX. Certifique-se que os cabos passam afastados de cabos de alimentação ou do veículo. - Page 26 Bedankt ! Bedankt voor het kiezen voor MTX voor je ultieme car audio systeem. Door gebruik te maken van MTX versterkers, subwoofers en luidsprekers en Streetwires bekabeling ben je een stap dichterbij het beleven van de muziek zoals de artiest bedoelde.
- Page 27 Instellingen en ingangen : RCA ingang – De RCA ingangen dienen gebruikt te worden wanneer de source unit RCA of lijn niveau uitgangen heeft. Voor een juiste werking dient de source unit een minimaal uitgangs voltage van 200mV uit te sturen via de RCA uitgangen. Het gebruik van goede kwaliteit getwiste RCA kabels wordt aan bevolen om de invloed van storingen te minimaliseren tot een ab- soluut minimum.
-
Page 28: Installatie En Montage
MTX versterker. 3. Trek een plus kabel vanaf de accu naar de MTX versterker. Zorg ervoor dat je een rubber of kunstof doorvoer gebruikt om de kabel veilig vanuit de motorruimte het interieur in te laten lopen. Laat de kabel door een bestaande kabelgoot lopen door het interieur naar de MTX versterker en sluit de kabel aan op de +BATT aansluiting. -
Page 29: Problemen Oplossen
Installatie en montage : 6. Sluit een remote draad aan vanaf de source unit naar de remote aansluiting van de MTX versterker, deze draad is voor aan en uit schakelen. Wanneer de source unit geen remote aansluiting heeft kan je de remote ook aansluiten op de power antenna aansluiting van de source unit. -
Page 30: Технические Характеристики
Спасибо ! Спасибо, что выбрали усилители Mtx Audio Hi-Performance. Правильная установка, а также колонки и сабвуферы обеспечат непревзойдённый звук и долгие часы без сна для Ваших соседей, а также заставят Ваших друзей завидовать и не оставят шансов соперникам. Поздравляем! Наслаждайтесь лучшим звучанием с MTX Audio ! Технические... - Page 31 Входы и управление : Входные разъёмы RCA - Данные входные разъёмы RCA используются с источниками сигнала, у которых имеется RCA или линейные уровни выходных сигналов.(Для надлежащего функционирования усилителя минимальный уровень источника сигнала должен быть 200мВ.) MТХ рекомендует только высококачественный кабель с витыми жилами (например Street- Wires), чтобы...
- Page 32 подключите провод плюсового питания к плюсовой клемме аккумулятора. 5. Заземление -Выберите подходящее место для заземления на шасси Вашего автомобиля и зачистите его. Приложите провод заземления к точке контакта и подсоедините противоположный конец провода заземления к разъёму GND на усилителе MTX.
-
Page 33: Устранение Неисправностей
Установка и монтаж : 6. Подсоедините дистанционный провод питания от источника сигнала к разъёму Remote на усилителе MTX. Если у источника питания нет вывода дистанционного провода, Вы можете подсоединиться к телескопической антенне с электроприводом. 7. Подсоедините RCA провода от источника сигнала к RCA гнездам Вашего усилителя. Могут использоваться как низкие, так... - Page 34 Va multumim pentru achizitionarea unui amplificator audio MTX High-End. Instalarea corectă, impreuna cu difuzoarele și subwoof- erele MTX va vor oferi un sunet si o performanta de exceptie pentru nenumarate ore de trezire a vecinilor. Felicitări și sa vă bucurați de inalta experiența audio cu MTX!
- Page 35 200mV pentru buna funcționare a amplificatorului). MTX recomandă numai cabluri RCA de înaltă calitate, pentru a reduce posibilitatea parazitilor de a intra in sistem. Reglaj volum - Reglajul de volum regleaza sensibilitatea de intrare a amplificatorului in functie de unitatea centrala utilizata. Gama de operare variaza de la 200mV la 6V.
- Page 36 Instalarea si montajul : MTX recomanda ca noul tau amplificator sa fie instalat de unul din dealerii autorizati MTX. Orice abatere de la intructiunile de insta- lare specificate poate provoca daune grave amplificatorului, difuzoarelor si/sau sistemului electric al masinii. Daunele provocate de instalarea necorespunzatoare nu sunt acoperite de garantie.
- Page 37 Remote/Pornire, puteti conecta amplificatorul la firul de antena electrica. 7. Conectati cablurile RCA de la unitatea centrala la intrarile RCA ale amplificatorului MTX. Intindeti toate cablurile de semnal cat mai departe de cablurile vehiculului, de calculatoare si de cablul de putere. Daca trebuie sa treceti peste cabluri, treceti in unghi de 90°.
- Page 38 MTX is proud to be an American Audio Company since 1971. Designed and Engineered by MTX in Phoenix - AZ, USA. © 2014 Mitek. All rights reserved. MTX is a registered trademark of Mitek. Due to continual product development, all specifications are subject to change without notice.
