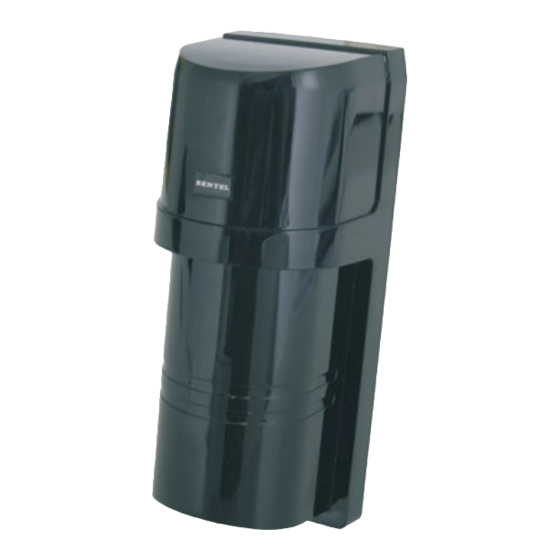

Bentel Security RAY60-S Quick Start Manual

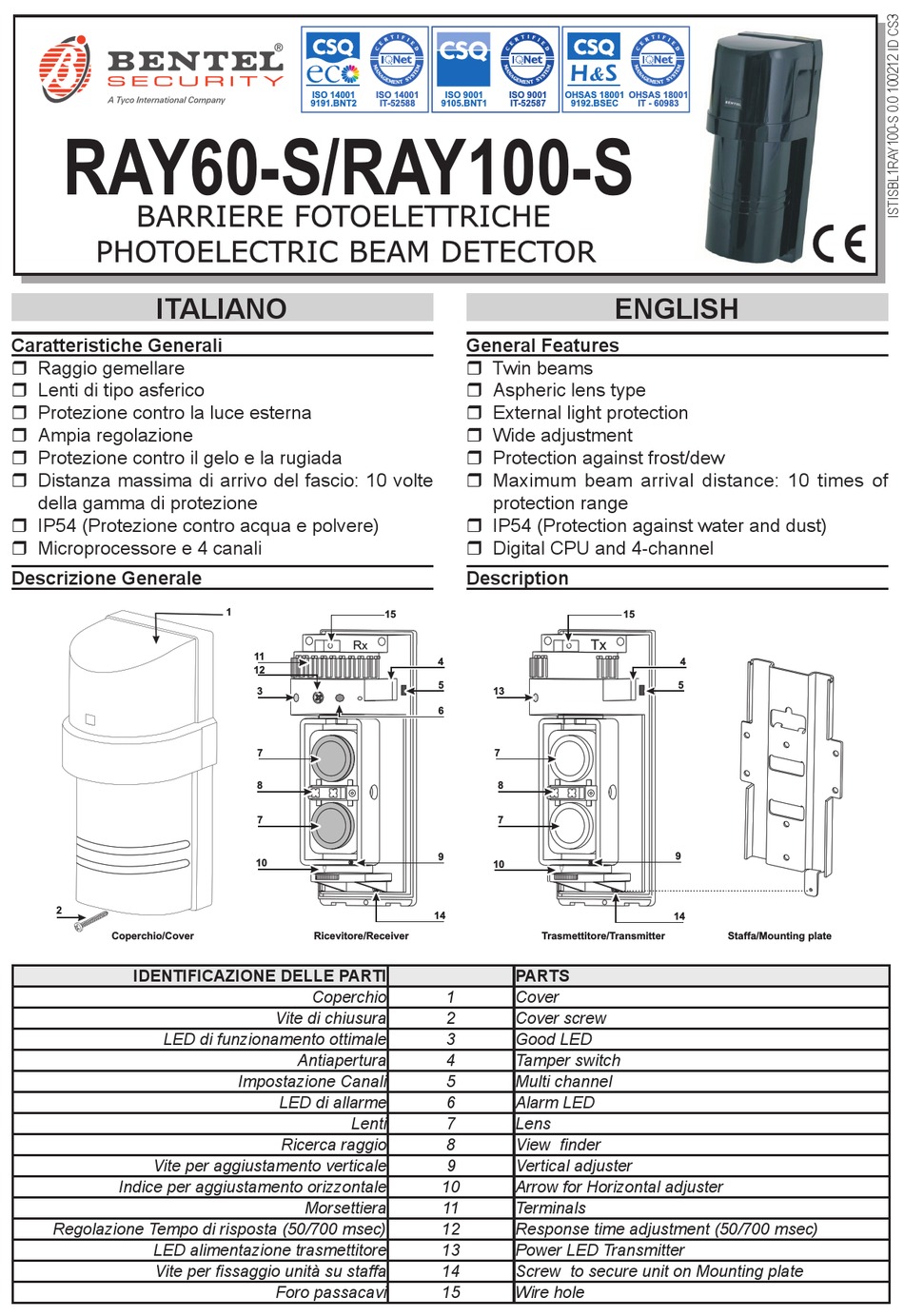

RAY60-S/RAY100-S
ITALIANO
Caratteristiche Generali
 Raggio gemellare
 Lenti di tipo asferico
 Protezione contro la luce esterna
 Ampia regolazione
 Protezione contro il gelo e la rugiada
 Distanza massima di arrivo del fascio: 10 volte
della gamma di protezione
 IP54 (Protezione contro acqua e polvere)
 Microprocessore e 4 canali
Descrizione Generale
2
Coperchio/Cover
IDENTIFICAZIONE DELLE PARTI
LED di funzionamento ottimale
Vite per aggiustamento verticale
Indice per aggiustamento orizzontale
Regolazione Tempo di risposta (50/700 msec)
LED alimentazione trasmettitore
Vite per fissaggio unità su staffa
ISO 14001 ISO 14001
9191.BNT2 IT-52588
1
15
11
12
3
7
8
7
10
Ricevitore/Receiver
Coperchio
Vite di chiusura
Antiapertura
Impostazione Canali
LED di allarme
Lenti
Ricerca raggio
Morsettiera
Foro passacavi
ISO 9001 ISO 9001 OHSAS 18001
9105.BNT1 IT-52587 9192.BSEC

General Features

 Twin beams
 Aspheric lens type
 External light protection
 Wide adjustment
 Protection against frost/dew
 Maximum beam arrival distance: 10 times of
protection range
 IP54 (Protection against water and dust)
 Digital CPU and 4-channel

Description

4
5
13
6
7
8
7
9
10
14
Trasmettitore/Transmitter
PARTS
1 Cover
2 Cover screw
3 Good LED
4 Tamper switch
5 Multi channel
6 Alarm LED
7 Lens
8 View finder
9 Vertical adjuster
10 Arrow for Horizontal adjuster
11 Terminals
12 Response Time adjustment (50/700 msec)
13 Power LED Transmitter
14 Screw to secure unit on Mounting plate
15 Wire hole
OHSAS 18001
IT - 60983
ENGLISH
15
4
5
9
14
Staffa/Mounting plate
