FC450IB
BASE CON ISOLATORE
ISOLATOR BASE
INTRODUZIONE
La se rie di ri le va to ri FC400, nor mal men te, usa no una co mu ne Base
con Iso la to re FC450IB per il fis sag gio. Di se gui to ven go no date le in -
di ca zio ni per il mon tag gio ed il col le ga men to del la Base con Iso la to re.
FISSAGGIO DELLA BASE RILEVATORE
La base può es se re fis sa ta:
ad una sca to la da in cas so Ingle se (pas so dei fori di fissaggio
50 mm) o Eu ro pea (pas so dei fori di fissaggio 70 mm);
ad una sca to la di mon tag gio eu ro pea FC450EMB;
di ret ta men te a sof fit to.
POSIZIONAMENTO DEL RILEVATORE
Il po si zio na men to del ri le va to re do vreb be es se re de fi ni to nel la fase di
pro get ta zio ne del si ste ma in con for mi tà alle spe ci fi che del pro get to. Le
basi del ri le va to re de vo no es se re mon ta te in con for mi tà con que sto
pro get to. Se si ve ri fi ca no pro ble mi, in di ca re il ri fe ri men to del pro get ti sta.
La base del ri le va to re non è ne ces sa rio che sia al li ne a ta per chè il LED
del ri le va to re ri sul ta vi si bi le a 360°.Tut ta via è ne ces sa rio che l'in di ca to -
re di cor to cir cu i to sia vi si bi le per l'in di vi dua zio ne del gua sto.
FISSAGGIO DELLA BASE DEL RILEVATORE
ALLA SCATOLA DI CONNESSIONE
La base del ri le va to re và as si cu ra ta di ret ta men te alla sca to la di con nes -
sio ne con due viti te sta pia na d'ac cia io M4, zin ca te o pas si va te. La
sede di fis sag gio per met te il mon tag gio di un 'a de gua ta sca to la ad in -
cas so B.E.S.A. con pas so dei fori di fis sag gio da 50 mm o una sca to la
da in cas so Eu ro pea con pas so dei fori di fis sag gio da 70mm. Per fa ci li -
POSIZIONAMENTO FORI PER VITI
SCREW LOCATING HOLES
FIG.1 Dimensioni fissaggio per Base Rilevatore
Fix ing Di men sions for De tec tor Base
®
ITALIANO
ISO 14001 ISO 14001 ISO 9001
9191.BNT2 IT-52588 9105.BNT1
INTRODUCTION
The FC400 Se ries De tec tors, as sup plied, use a com mon
FC450IB Iso la tor Base as sem bly. Guid ance on mount ing and wir -
ing a FC450IB Iso la tor Base is given be low.
FIXING THE DECTOR BASE
The base may be fixed di rectly to:
Brit ish (fix ing cen tres 50mm) or Eu ro pean (fix ing cen tres
70mm) con duit box;
FC450EMB Euro Mount ing Box;
Di rectly to the ceil ing.
DETECTOR LOCATION
The lo ca tion of each de tec tor should have been de ter mined at the
sys tem de sign stage in ac cor dance with the site plan. The de tec -
tor bases must be mounted in ac cor dance with this plan. If prob -
lems arise then ref er ence to the sys tem de signer must be made.
The de tec tor base does not need align ing as the de tec tor LED is
vis i ble through 360°. How ever, the short cir cuit in di ca tor needs to
be vis i ble for fault lo ca tion.
FIXING THE DETECTOR BASE
TO A CONDUIT BOX
The de tec tor base is to be se cured di rectly to the con duit box with
two M4 pan head steel screws, zinc plated and pas si vat ed. The
fix ing slot al lows the mount ing to be fit ted to both B.E.S.A. con duit
boxes hav ing fit ting points at 50mm cen tres and Eu ro pean con duit
boxes with fit ting points at 70mm cen tres. For ease of fix ing, there
SEDE CHIAVE DI BLOCCAGGIO
LOCKING KEY SLOT
RIFERIMENTO RIALZATO
RAISED RIB

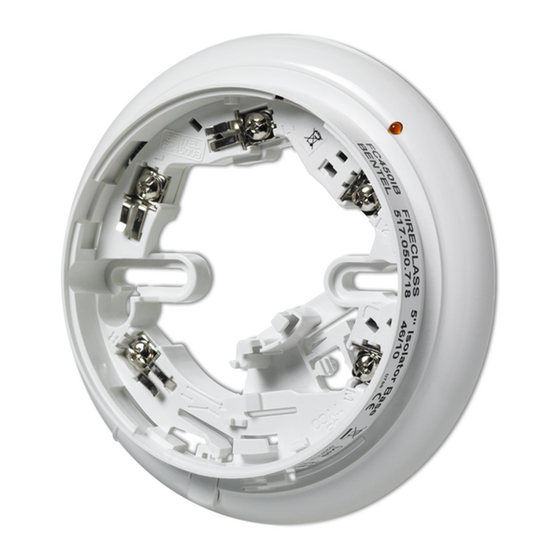

FIG. 2 Base con Isolatore FC450IB *Brevettato
FC450IB Iso la tor Base *Pat ented
ISO 9001
IT-52587
ENGLISH
INDICATORE DI CORTO CIRCUITO
SHORT CIRCUIT INDICATOR
CHIAVE DI BLOCCAGGIO
LOCKING KEY
PERNO PER IL PARCHEGGIO TEMPORANEO
TEMPORARY PARK
