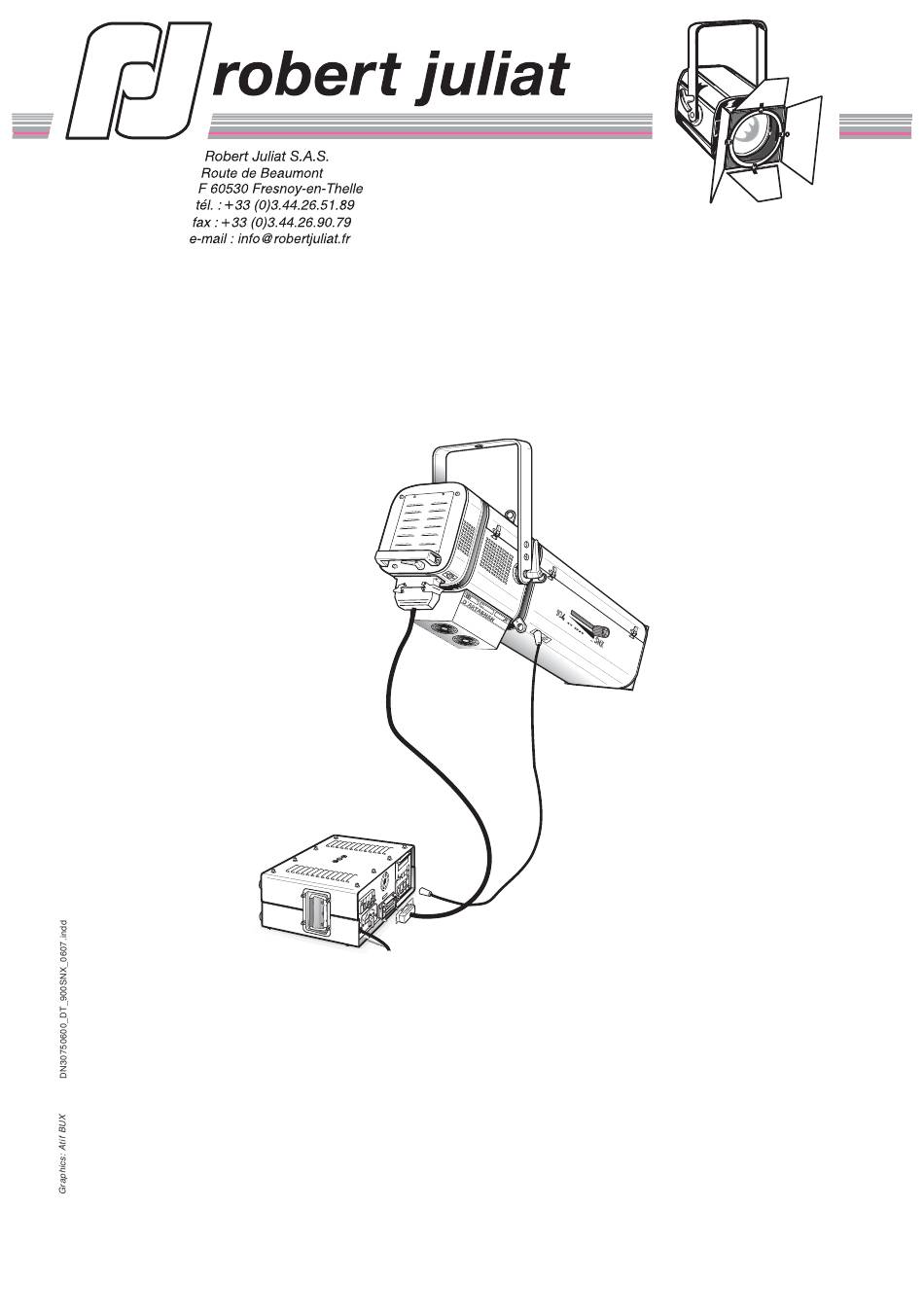

DOSSIER TECHNIQUE / TECHNICAL FILE :

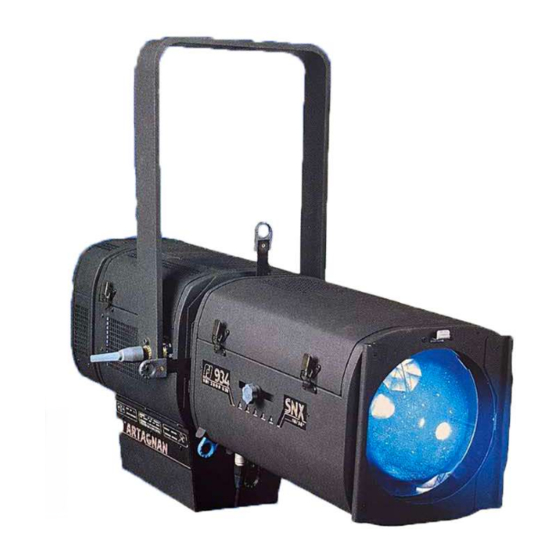

910 913 & 914 SNX "ATHOS"
930, 933 & 934 SNX "D'ARTAGNAN"
PROJECTEURS DE DECOUPES MSR 1200/2500W
REAMORCAGE A CHAUD /
MSR 1200/2500W HOT RESTRIKE PROFILES
DN30750600
Mise à jour / Updated : 29.06.07

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ATHOS and is the answer not in the manual?

Questions and answers

Related Manuals for Robert Juliat ATHOS

Summary of Contents for Robert Juliat ATHOS

  • Page 1 DOSSIER TECHNIQUE / TECHNICAL FILE : 910 913 & 914 SNX "ATHOS" 930, 933 & 934 SNX "D'ARTAGNAN" PROJECTEURS DE DECOUPES MSR 1200/2500W REAMORCAGE A CHAUD / MSR 1200/2500W HOT RESTRIKE PROFILES DN30750600 Mise à jour / Updated : 29.06.07...
  • Page 2 NOTES...
  • Page 3 Merci de votre attention. ROBERT JULIAT You have in your possession a ROBERT JULIAT HMI profi le. We would like to congratulate you on your choice. The performance of the profi le depends on the care you give to its maintenance.

  • Page 4: Table Of Contents

    CONTENTS Section: TECHNICAL DATA User's instructions............... A - 1 The identification plates............... A - 3 Connections................. A - 5 Putting the lamp into place............A - 7 Admissible lamps................. A - 9 Network use................A - 11 Changing the position of the yoke - OPTION.
  • Page 5 SOMMAIRE Section: UTILISATION Consignes d'utilisation..............A - 2 Les plaques signalétiques..............A - 4 Raccordements ................A - 6 Mise en place de la lampe ..............A - 8 Lampes admissibles..............A - 10 Utilisation en réseau..............A - 12 Changement de position de fourche - OPTION......A - 13 Section: ENTRETIEN Miroir, lentille asphérique et Amorceur ...........B - 2...

  • Page 6: User's Instructions

    Any modifi cation made to our products will void the manufacturers' warranty. Not for residential use. Only qualifi ed technicians are permitted to service these fi xtures. Thank you for your attention. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 7: Consignes D'utilisation

    Toute modifi cation du produit dégage la responsabilité du constructeur. • Impropre à l'usage domestique. • Matériel professionnel : Intervention par technicien qualifi é. Merci de votre attention. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 8: The Identification Plates

    • U.V. rays: Protect your eyes. 1200 2500 HMI 2500 W/SE HMI 1200 W/SE • Bulb and holder hot: wait until the unit is cold, before servicing. robert juliat robert juliat • Service only by qualified technician. A305195 A305194 Made in EEC - France -...

  • Page 9: Les Plaques Signalétiques

    • U.V. rays: Protect your eyes. 1200 2500 HMI 2500 W/SE HMI 1200 W/SE • Bulb and holder hot: wait until the unit is cold, before servicing. robert juliat robert juliat • Service only by qualified technician. A305195 A305194 Made in EEC - France -...

  • Page 10: Connections

    - Use only when bulb is in place. D Shutter cable. 14 conductors reinforced shielded cable - length 3m fitted with XLR7 M/F connector. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 11: Raccordements

    - Ne pas amorcer sans lampe. D Cordon liaison obturateur. Câble souple 14 conducteurs blindé longueur 3m équipé de connecteurs XLR7 M/F. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 12: Putting The Lamp Into Place

    Otherwise, damage will be caused to important parts of the lantern (i.e. Ignitor). MSR 1200W. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 13: Mise En Place De La Lampe

    - mâchoires de la douille. Une douille ou un culot de lampe ayant charbonné (noirci) est à changer sous peine de détérioration plus importante (amorceur). MSR 1200W. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 14: Admissible Lamps

    • Preserve carefully the guarantee slip of the lamp, as it may be asked for in the event of a dispute. Thank you. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 15: Lampes Admissibles

    • Conserver précieusement la carte de garantie de la lampe, elle vous sera demandée en cas de contestation. Merci robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 16: Network Use

    - When the lighting unit is not in use ( power supply off ), the DATA is still present on DATA output. 2 - LINK USE. CONNECTIONS OPTION DATA only ATHOS OPTION Colour changer. DATA only ATHOS Colour changer. Output...

  • Page 17: Utilisation En Réseau

    - Quand le projecteur est hors service ( alimentation off ), la DATA est toujours présente en direct sur la sortie. 2 - UTILISATION EN RESEAU. CABLAGE OPTION DATA seule ATHOS OPTION Changeur de DATA seule ATHOS Changeur de couleur.
  • Page 18 (refer to "fig. 2"). Reassemble the parts as explained in the paragraphs above in reverse order (refer also to the "REASSEMBLING ORDER" diagram). robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 19 - Tighten the counter-nut b and the nut a . • The adjustment is made, when manufactured. Interfere only in case of a faulty starting. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 20: Entretien

    à 1 mm de l'électrode inférieure. - Resserrer le contre-écrou b et l'écrou • Ce réglage est effectué en usine, n'intervenir qu'en cas de défaut d'amorçage. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 21 Female side earth only. Note: This is a universal cable and is suitable for a follow spotlight or a profile, 1200W. or 2500W. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 22: Connectique

    Terre, (seulement côté femelle). Remarque: Ce cordon est universel et convient indifféremment pour un poursuite ou un découpe en 1200W. ou 2500W. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 23 Check that the ignition is well adjusted ( refer to section B - 1 ) message displayed : RJ LAMP LIGHTING Contact the RJ services. TRY FAILURE robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 24: Diagnostic De Dysfonctionnement

    Vérifier que l'amorceur est bien réglé ( voir section B - 2 ) message afficheur : Contacter le service RJ RJ ALLUMAGE LAMPE ESSAI ECHEC. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 25 "LAMP ON" start-up display : ( refer to sections A - 5 & A - 11 ) procedure. " RJ LAMP OFF " robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 26 : vérifier le câblage . d'allumage ( voir sections A - 6 & A - 12 ) RJ LAMPE OFF robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 27 Return to 1.1 and follow the LAMP FAILURE procedure. CHECK SECURITY Restart the Green Network cut off : "LAMP ON" message unchanged. give the off command. procedure. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 28 VERIFIEZ LA SECURITE Redémarrer Micro coupure du secteur : l'afficheur led vert la procédure donner la commande d'extinction . reste inchangé allumé d'allumage. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 29 The shutter level is Change the whole shutter unit. level correctly displayed. ( refer to section C - 7 ) command. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 30 Les valeurs de l'iris sont Changer le bloc iris complet. commande. correctement affichées. ( voir section C - 7 ). robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 31 ELECTRIC DIAGRAM : LANTERN 910/913/914 Model SNX E.G. 13.05.96 Date : Visa : COMPATIBLE : SELFIQUE MAGNETIC / 0 4 2 9 5 ELECTRONIQUE ELECTRONIC BALLAST. PL_Elec_A404295d.eps robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 32 E.G. 21.03.95 Date : Visa : COMPATIBLE : SELFIQUE MAGNETIC / 0 4 5 0 4 ELECTRONIQUE ELECTRONIC P.S.U. PL Elec A404504b.eps robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 33 900 SNX DOSSIER TECHNIQUE DECOUPES MSR 1200W / 2500W Section B - 15 PL_Elec_A304301.eps robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 34 900 SNX TECHNICAL FILE 1200W / 2500W MSR FOLLOW SPOT Section B - 16 PL_Elec_A306141.eps robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 35 VD100 Verre dépoli Ø100. / Frosted glass Ø100. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
  • Page 36 D E 4 0 4 8 7 3 0 0 Bande repère / Bearing strip. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
  • Page 37 7 0 0 P 0 4 0 1 0 0 For 215 x 215 accessories ( French standard). robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
  • Page 38 Pour accessoires 215 x 215 (standard Français) / For 215 x 215 accessories ( French standard). robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
  • Page 39 7 0 0 P 0 4 0 1 0 0 For 215 x 215 accessories ( French standard). robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
  • Page 40 R L A 1 4 3 5 0 0 4 PHILIPS MSR 2500 HR. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

  • Page 41: Zoom 914/934

    Underneath view. Dismantling points. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

  • Page 42: Cad 900

    V I 1 0 0 1 0 0 0 9 Vis / Screw (H M10 x 30). robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
  • Page 43 ME09222006 Contacteur / Contactor (25A). robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
  • Page 44 SCHEMA B DIAGRAM B robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle - phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
