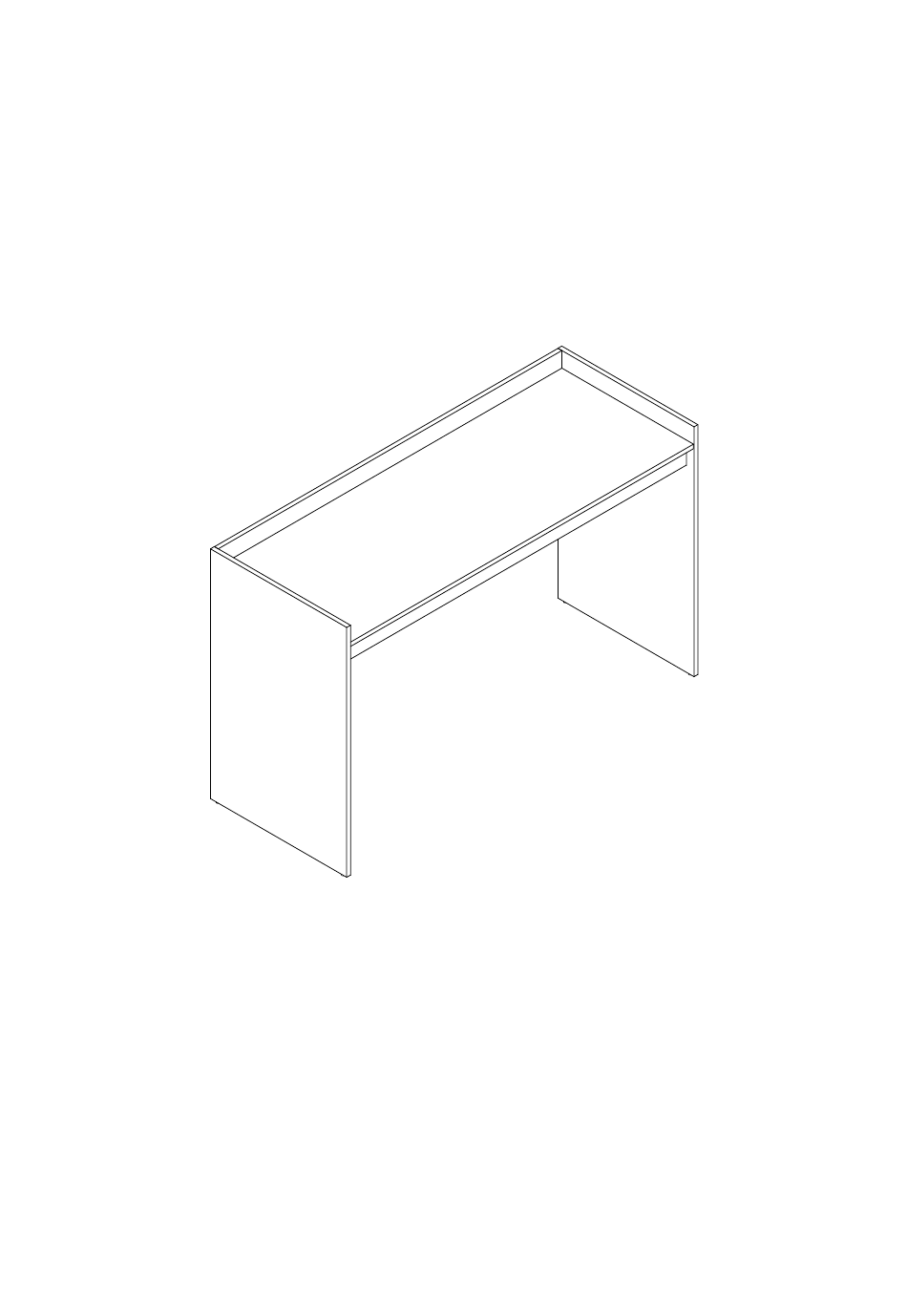

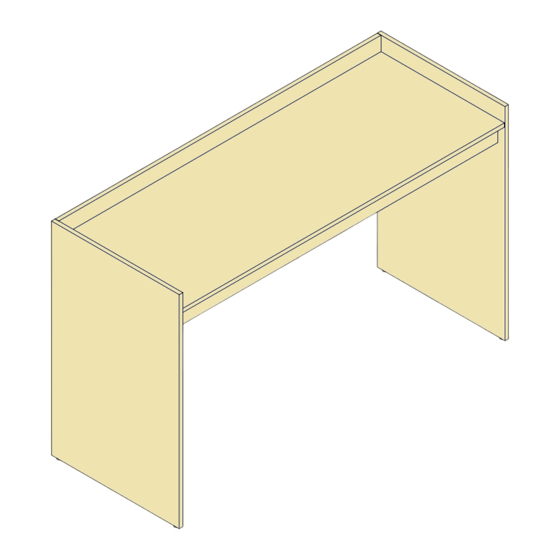

- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: BC 88...
- Page 3 Sumário Summary Resumen Acessórios incluídos na caixa Hardware included in box Accesorios incluidos en la caja Leia atentamente este manual e siga os passos indicados para que o produto não perca a garantia e também para uma perfeita montagem. Read this manual and follow the steps in order to keep the guarantee and also for the perfect fit.
- Page 4 Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.
- Page 5 Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas Dimensões: L: 1380 A: 850 P: 535 mm Dimensions: W: 54.33 H: 33.46 D: 21.06 inches Dimensiones: L: 1380 A: 850 P: 535 mm Limpeza Cleaning Limpieza Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos. You can clean the product with slightly dampened cloth followed by a dry cloth.
- Page 6 COD BR: BC 88 PEÇA DESCRIÇÃO QUANT. PART DESCRIPTION PIEZA DESCRIPCIÓN CANTIDAD TAMPO TAPA LATERAL ESQUERDA LEFT SIDE LATERAL IZQUIERDA LATERAL DIREITA RIGHT SIDE LATERAL DERECHA COSTA BACK REVÉS TRAVESAÑO TRAVESSA TRAVERSE...
- Page 7 ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01 EF 000033 x 10 EF 000132 x 1 EF 000106 x 6 EF 000094 X 8 8x30 4X50 CC 3,5X14 CC EF 000404 x 2 EF 000216 X 8 EF 000168 X 4 3,5X16 CC...
- Page 8 = 28KG - 61.72LB PASSO 1 / STEP 1 / PASO 1 Fixe as ferragens EF 000094 e EF 000714 nas peças 02 e 03. Attach hardwares EF 000094 and EF 000714 into pieces 02 and 03. Fije las herrajes EF 000094 y EF 000714 en las piezas 02 y 03. EF 000094 EF 000714...
- Page 9 PASSO 2 / STEP 2 / PASO 2 Insira a ferragem EF 000033 nas peças 01 e 04. Insert hardware EF 000033 into pieces 01 and 04. Añade el herraje EF 000033 en las piezas 01 y 04. PASSO 3 / STEP 3 / PASO 3 Fixe o suporte angular com a ferragem EF 000106 na peça 05.
- Page 10 PASSO 5 / STEP 5 / PASO 5 Conecte as peças 01, 02 e 04, insira a ferragem EF 000216 e gire para apertar. Connect pieces 01, 02 and 04, insert hardware EF 000216 and turn to tighten. Junte las piezas 01, 02 y 04, añade el herraje EF 000216 y gire para apretar.
- Page 11 PASSO 8 / STEP 8 / PASO 8 Fixe os pés utilizando a ferragem EF 000168. Attach ther feet using hardware EF 000168. Fije los pies utilizando el herraje EF 000168. Pés redondos Pies redondos Round feet EF 000168 PASSO 9 / STEP 9 / PASO 9 Tapa furos Sticker Tapas Plasticas...
