Summary of Contents for moovin BR 57

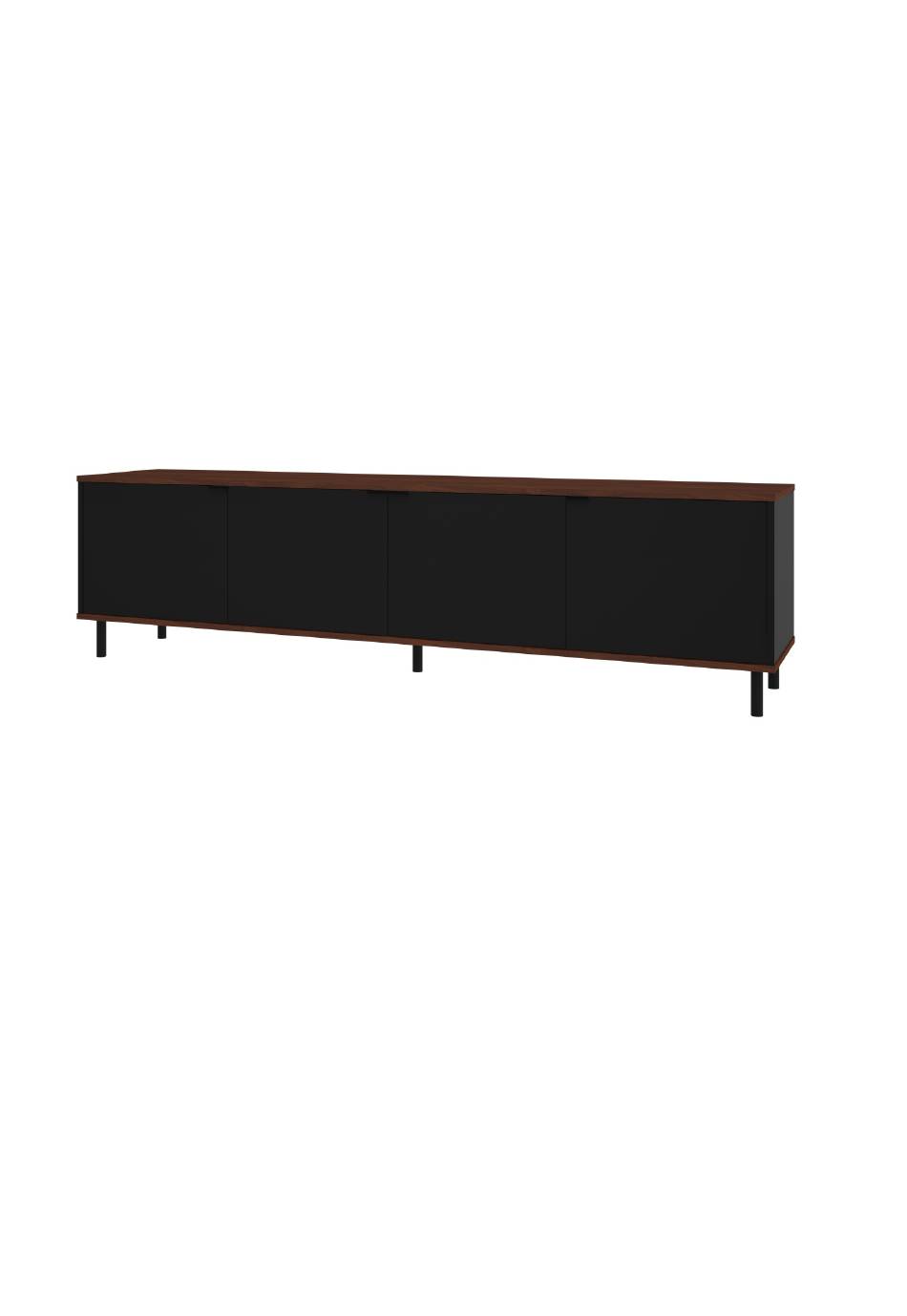

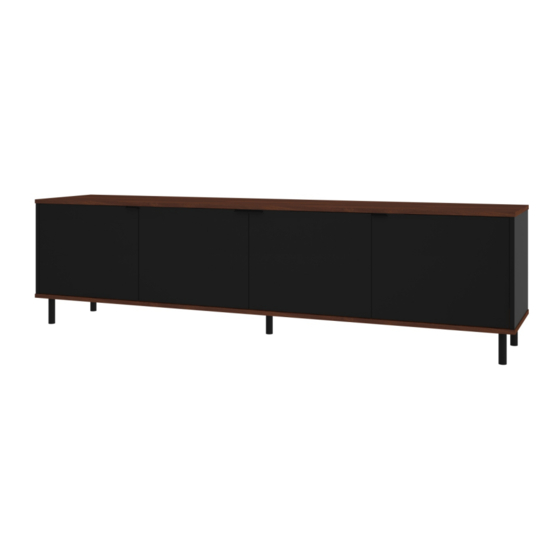

- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: BR 57...
- Page 3 Sumário Summary Resumen Acessórios incluídos na caixa Hardware included in box Accesorios incluidos en la caja Leia atentamente este manual e siga os passos indicados para que o produto não perca a garantia e também para uma perfeita montagem. Read this manual and follow the steps in order to keep the guarantee and also for the perfect fit.
- Page 4 Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.
- Page 5 Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas Dimensões: L: 1830 A: 490 P: 380 mm Dimensions: W: 72.04 H: 19.29 D: 14.96 inches Dimensiones: L: 1830 A: 490 P: 380 mm Limpeza Cleaning Limpieza Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos. You can clean the product with slightly dampened cloth followed by a dry cloth.
- Page 6 COD BR: BR 57 PEÇA DESCRIÇÃO QUANT. PART DESCRIPTION PIEZA DESCRIPCIóN CANTIDAD BASE BASE BASE TAMPO TAPA LATERAL ESQUERDA LEFT SIDE LATERAL IZQUIERDA LATERAL DIREITA RIGHT SIDE LATERAL DERECHA DIVISÓRIA ESQUERDA LEFT PARTITION PARTICIÓN IZQUIERDA DIVISÓRIA DIREITA RIGHT PARTITION PARTICIÓN DERECHA DIVISÓRIA CENTRAL...
- Page 7 ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01 EF 000132 x 10 EF 000033 x 20 EF 000216 X 10 TAPA FUROS x 10 8x30 4x50 CC STICKER x 10 TAPA HUECOS x 10 GIZ x 01 PUXADOR x 4...
- Page 8 = 24 KG - 52.91 LB = 6 KG - 13.22 LB 50" PASSO 1 / STEP 1 / PASO 1 Fixe a ferragem EF 000094 nas pré-furações indicadas na peça 02. Fix hardware EF 000094 at pre-drilled holes indicated at piece 02. Fije el herraje EF 000094 en los huecos ya marcados en la pieza 02 EF 000094...
- Page 9 PASSO 2 / STEP 2 / PASO 2 Insira a ferragem EF 000033 na peça 07. Insert hardware EF 000033 into piece 07. Añade el herraje EF 000033 en la pieza 07. EF 000033 PASSO 3 / STEP 3 / PASO 3 Fixe a ferragem EF 000025 nas peças 03, 04, 05 e 06 usando a ferragem EF 000106.
- Page 10 PASSO 5 / STEP 5 / PASO 5 Conecte as peças 02, 03, 04, 05, 06 e 07, insira a ferragem EF 000216 e gire para apertar. Connect pieces 02, 03, 04, 05, 06 and 07, insert hardware EF 000216 and turn to tighten. Junte las piezas 02, 03, 04, 05, 06 y 07, añade el herraje EF 000216 y gire para apretar.
- Page 11 PASSO 8 / STEP 8/ PASO 8 Fixe a peça 09 ao móvel utilizando a ferragem EF 000168. Fix piece 09 at the furniture using hardware EF 000168. Fije la pieza 09 al mueble utilizando el herraje EF 000168. PASSO 9 / STEP 9 / PASO 9 Fixe as peças 08 ao móvel montado.
- Page 12 PASSO 11 / STEP 11 / PASO 11 Use o giz para dar o acabamento final ao produto. Use the chalk to give the final finish on the product. Utilice la tiza para dar el acabado final al producto. Chalk Tiza...
