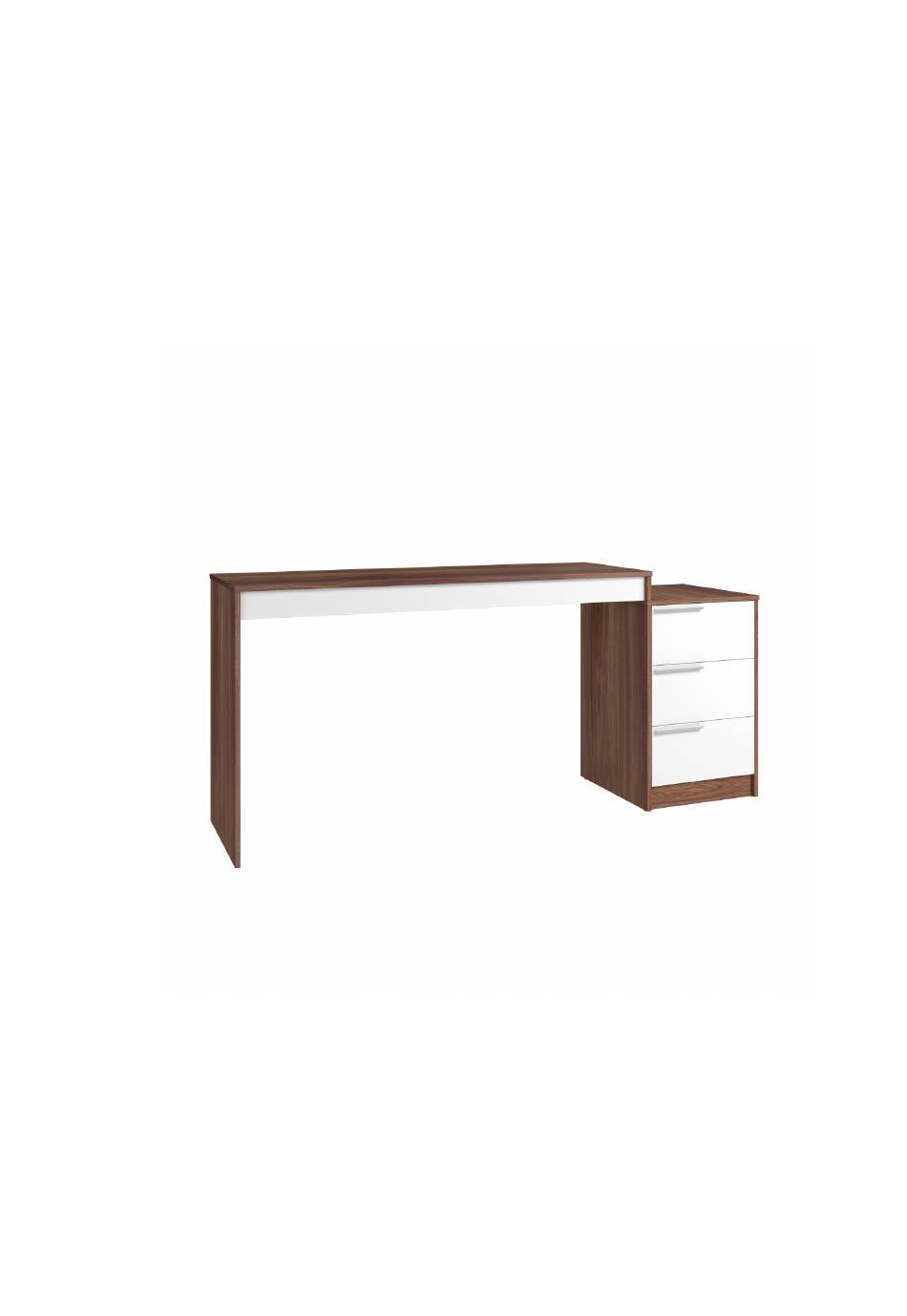

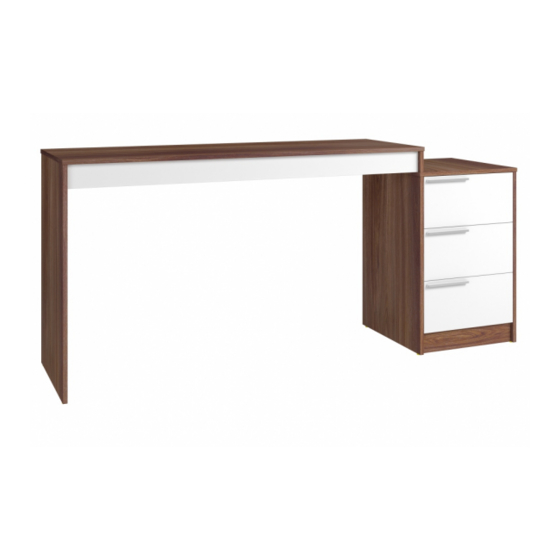

- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: BC 98...
- Page 3 Sumário Summary Resumen Acessórios incluídos na caixa Hardware included in box Accesorios incluidos en la caja Leia atentamente este manual e siga os passos indicados para que o produto não perca a garantia e também para uma perfeita montagem. For the perfect fit, please read this manual carefuly and follow indicated steps. Lea este manual y siga los pasos para que el producto no pierda la garantía y también para el ajuste perfecto.
- Page 4 Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.
- Page 5 Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas Opção 1 / Option 1 / Opción 1 Dimensões: L: 1775 A: 785 P: 447 mm Dimensions: W: 69.88 H: 30.90 D: 17.59 inches Dimensiones: L: 1775 A: 785 P: 447mm Opção 2 / Option 2 / Opción 2 Dimensões: L: 1775 A: 785 P: 447 mm...
- Page 6 COD BR: BC 98 PEÇA DESCRIÇÃO QUANT. PART DESCRIPTION PIEZA DESCRIPCIÓN CANTIDAD TAMPO MAIOR LONGER TOP TAPA MAYOR TAMPO MENOR LOWER TOP TAPA MENOR LATERAL ESQUERDA LEFT SIDE LATERAL IZQUIERDA LATERAL ESQUERDA GAVETEIRO LEFT SIDE DRAWER LATERAL IZQUIERDA CAJONERA LATERAL DIREITA GAVETEIRO...
- Page 7 ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01 EF 000106 X 28 EF 000731 x 2 EF 000094 X 24 EF 000033 x 42 3,5x14 CC 8x55 8x30 EF 000381 x 6 TAPA FUROS x 26 EF 000132 x 2 EF 000216 X 24...
- Page 8 = 21KG - 46.29 LB = 7KG - 15.43 LB = 3KG - 6.61 LB PASSO 1 / STEP 1 / PASO 1 Insira a ferragem EF 000094 nas peças 01, 02, 04, 05, 09, 20 e 22. Insert hardware EF 000094 into pieces 01, 02, 04, 05, 09, 20 and 22. Añade el herraje EF 000094 en las piezas 01, 02, 04, 05, 09, 20 y 22.
- Page 9 PASSO 2 / STEP 2 / PASO 2 Insira a ferragem EF 000033 nas peças 06, 07, 08, 20, 21 e 22. Insert hardware EF 000033 into pieces 06, 07, 08, 20, 21 and 22. Añade el herraje EF 000033 en las piezas 06, 07, 08, 20, 21 y 22. PASSO 3 / STEP 3 / PASO 3 Use a ferragem EF 000106 para fixar o suporte angular na ranhura da peça 10.
- Page 10 PASSO 5 / STEP 5 / PASO 5 OPÇÃO 2 / OPTION 2 / OPCIÓN 2 Insira a ferragem EF 000033 nas peças 03 e 04. Fixe os pés OPÇÃO 3 / OPTION 3 / OPCIÓN 3 redondos nas peças 03, 04 e 05 utilizando a ferragem EF 000106. Insert hardware EF 000033 into pieces 03 and 04.
- Page 11 PASSO 8 / STEP 8 / PASO 8 Conecte a peça 01 à parte montada no passo anterior, insira a ferragem EF 000216 e gire para apertar. Connect piece 01 to the part assembled into the previous step, insert hardware EF 000216 and turn to tighten. Junte la pieza 01 a la parte armada en el paso anterior, añade el herraje EF 000216 y gire para apretar.
- Page 12 PASSO 11 / STEP 11 / PASO 11 Conecte as peças 04 e 05 na peça 06, insira a ferragem EF 000216 e gire para apertar. Connect pieces 04 and 05 into piece 06, insert hardware EF 000216 and turn to tighten. Junte las piezas 04 y 05 en la pieza 06, añade el herraje EF 000216 y gire para apretar.
- Page 13 OPÇÃO 2 / OPTION 2 / OPCIÓN 2 PASSO 14 / STEP 14 / PASO 14 Conecte as partes montadas nos passos 09 e 12, insira a ferragem EF 000216 e gire para apertar. Connect the parts assembled into steps 09 and 12, insert hardware EF 000216 and turn to tighten.
- Page 14 PASSO 17 / STEP 17 / PASO 17 Conecte as peças 20, 21 e 22, insira a ferragem EF 000216 e gire para apertar. Connect pieces 20, 21 and 22 insert hardware EF 000216 and turn to tighten. Junte las piezas 20, 21 y 22, añade el herraje EF 000216 y gire para apretar. PASSO 18 / STEP 18 / PASO 18 Encaixe a peça 11 entre os espaços específicos.
- Page 15 PASSO 20 / STEP 20 / PASO 20 Fixe as corrediças utilizando a ferragem EF 000106. Attach the drawer tracks using hardware EF 000106. Fije las correderas utilizando el herraje EF 000106. PASSO 21 / STEP 21 / PASO 21 Use os tapa furos para cobrir os parafusos aparentes.
