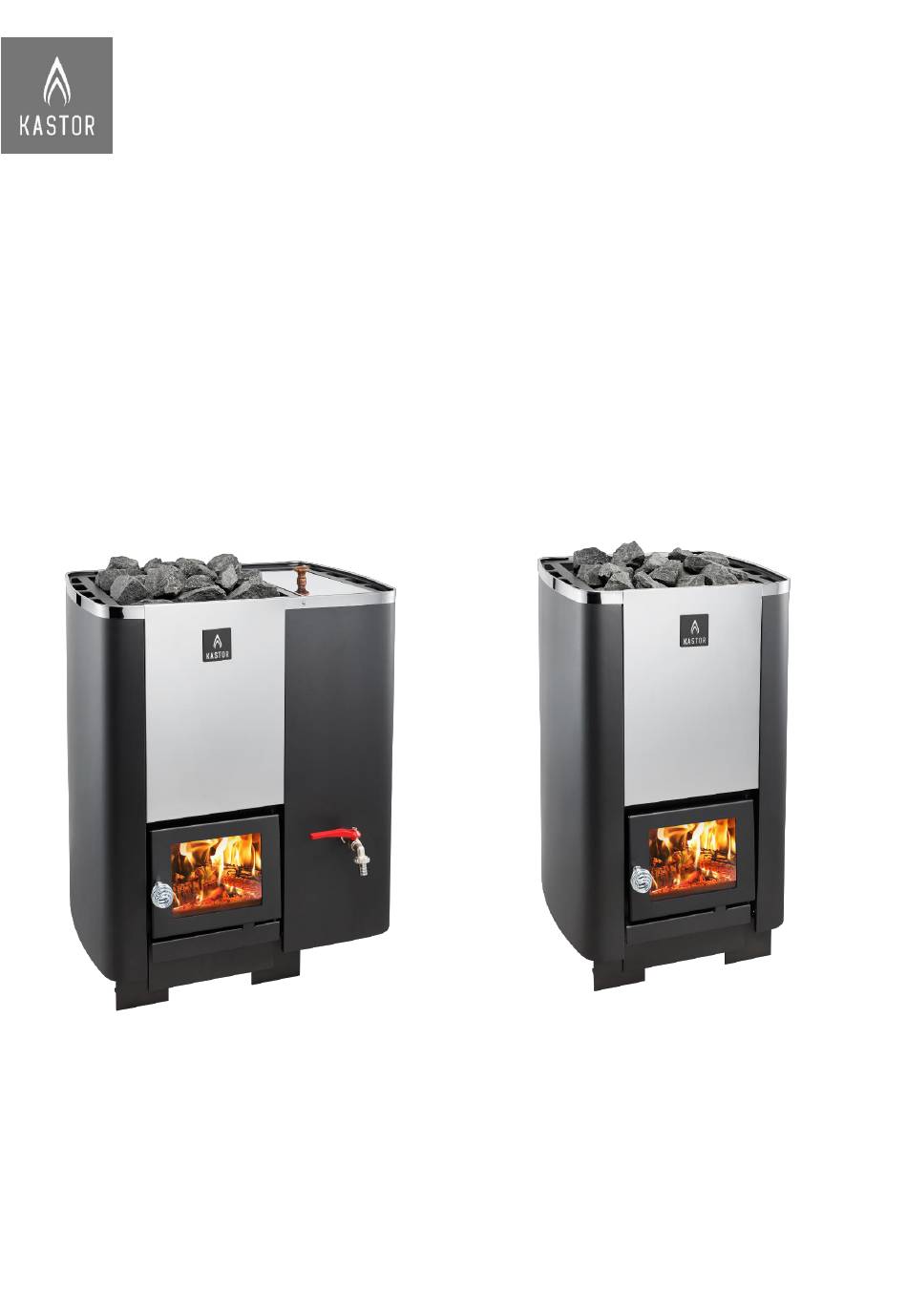

- Page 1 KASTOR KARHU Wood-burning heater Installation and user manual (Karhu- 22, 30, 40, 22V, 30V, 40V) 21.2.2019...
- Page 2 (mm) KARHU-22 2100** KARHU-30 2300** KARHU-40 2300** Water tank models KARHU-22 VO / VV 2100** KARHU-30 VO / VV 2300** KARHU-40 VO / VV 2300** *Distance from the water tank side **Under the minimum height, a protective plate must be installed on the ceiling 薪サウナKARHU22詳細...
- Page 3 Pictures picture 1 ※ＫＡＲＨＵ２２にはウォータータンクが付いていないので、上図は関係ありません。 Water tank Seal 1 Mantle Seal 2 サウナストーンは上図のように石と石 の間に少し空間が出来るよう積み上げ てください。 picture 2 Placing the stones, a cross-section of the heater stone compartment Place the stones loosely, so there will be enough space between the stones. 3...
- Page 4 picture 3 picture 4 Connecting the stove from the back to a brick chimney Connecting the stove from the top to a brick chimney picture 5 picture 6 Connection to a ready-made flue. For optimal performance, it is important to empty the heater's ash pan after every use to keep the 1.
- Page 5 C. Heater minimum distance to non-flammable material: 50 mm. D. Heater safety distance to front: 500 mm. picture 7 煙突口の径 外円サイズ：11.4㎝ 内円サイズ：11.1㎝ 管の厚み1.5mm ※薪サウナ後方に必ず給気口を設置してください。 picture 8 Karhu-22 Karhu-30 Karhu-40 L* - Water tank model ・サウナヒーターの周りの壁は石やレンガなど燃えない素材の 物をお使いください。 またヒーターから壁までは最低でも100mm離してください。 ・ヒーターを置く台座も燃えない素材の物をお使いください。 （ヒーター本体よりも約５0ｍｍ大きなものをお使いくださ い。）...
