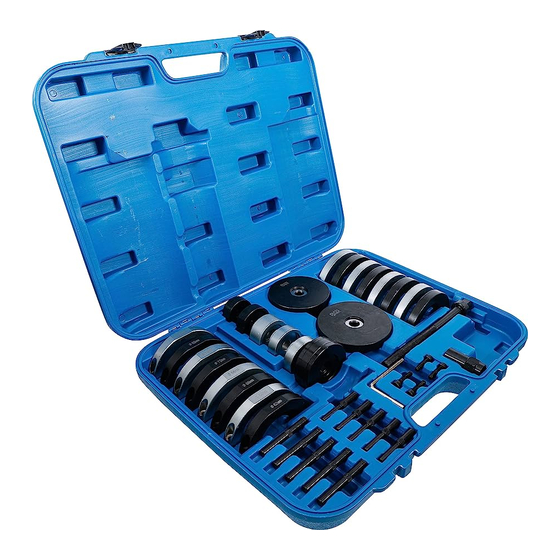

Wheel bearing tool set for vag 62, 66, 72, 85 mm wheel hub/bearing units

Advertisement

Available languages

Available languages

Quick Links

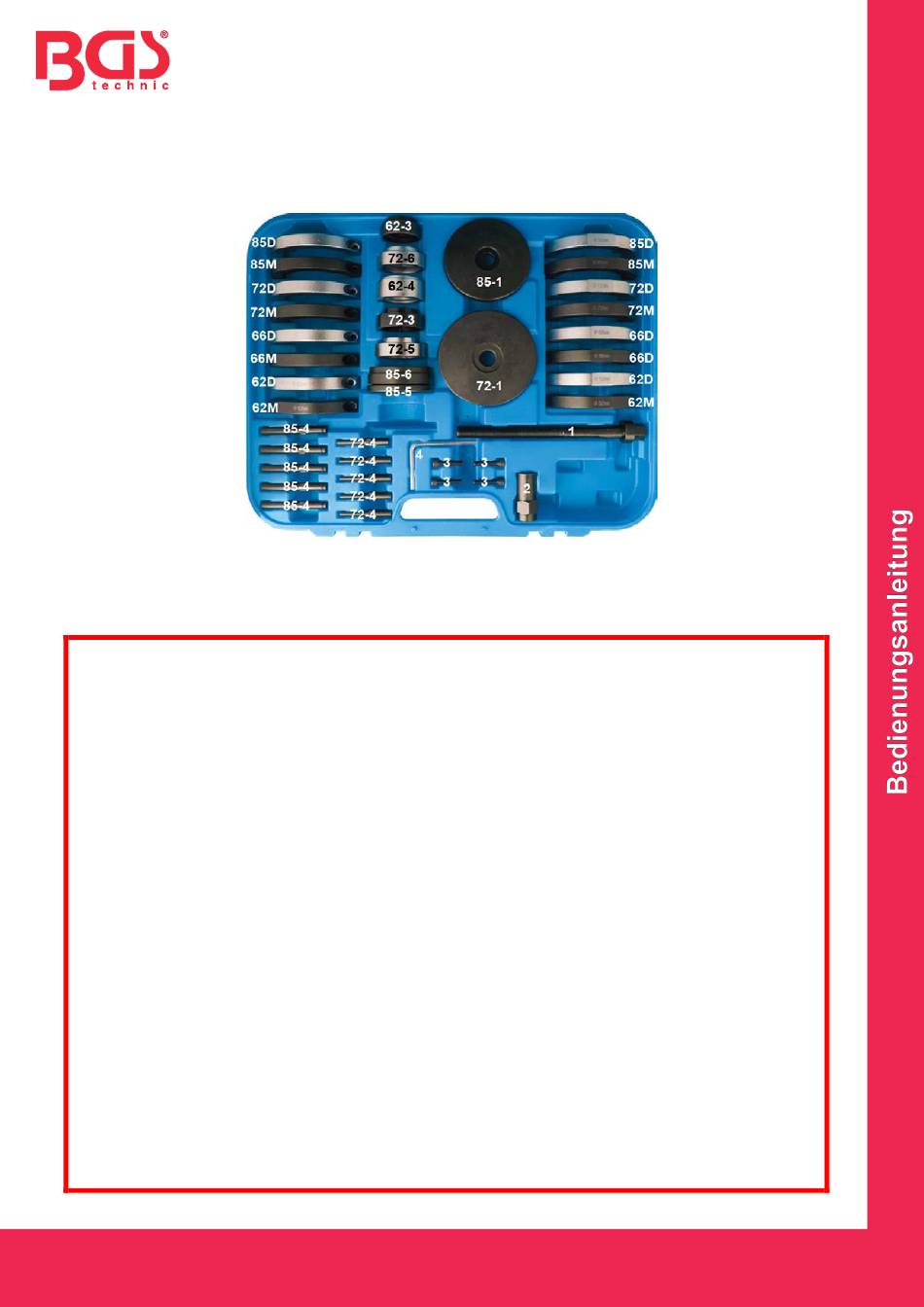

62, 66, 72, 85 mm Radlager/Nabeneinheiten
VERWENDUNGSZWECK
Das Radlagerwerkzeug dient zur Demontage und Montage von Radlager-Nabeneinheiten an VAG
Fahrzeugen.
SICHERHEITSHINWEISE
• Lesen Sie die Anweisungen vor Arbeitsbeginn aufmerksam durch.
• Verwenden Sie das Werkzeug nur für Arbeiten, für die es vorgesehen ist.
• Benutzen Sie beim Anheben des Fahrzeugs immer die vom Fahrzeughersteller vorgesehenen
Hebepunkte.
• Stellen Sie vor dem Arbeiten unter einem Fahrzeug stets sicher, dass das Fahrzeug durch
Achsständer oder Rampen ausreichend abgestützt ist. Verkeilen Sie die Räder und stellen Sie
sicher, dass die Handbremse fest angezogen ist.
• Tragen Sie beim Arbeiten mit diesem Werkzeugsatz immer Handschuhe und Schutzbrille.
• Achten Sie beim Arbeiten auf einen sicheren und rutschfesten Stand.
• Überprüfen Sie regelmäßig den Zustand des Werkzeugs und wechseln Sie beschädigte Teile
aus
• Stellen Sie sicher, dass das Werkzeug ordnungsgemäß montiert ist.
• Spindel nicht übermäßig festziehen oder übermäßige Kraft anwenden, da hierdurch sowohl
das Werkzeug als auch das Bauteil beschädigt werden kann.
• Das Werkzeug ist nicht für Schlagschrauber geeignet. Die Verwendung eines
Schlagschraubers kann zum Bersten des Spindellagers oder anderer Bauteile führen und
umherfliegende Bauteilfragmente können Verletzungen verursachen.
• Benutzen Sie stets ein Werkstatt-Handbuch zur detaillierten Anleitung.
• Fetten Sie immer die Schraubengewinde, ehe Sie das Werkzeug verwenden.
• Überprüfen und ersetzen Sie gegebenenfalls beschädigte Bauteile.
• Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.
• Bewahren Sie dieses Werkzeug außerhalb der Reichweite von Kindern auf.
• Bei der Montage der Lager-Nabeneinheit muss ein Klickgeräusch zu hören sein. Das
Klickgeräusch zeigt an, dass die Blech-Haltekrallen der Naben-Lagereinheit in die Haltenut des
Radlagergehäuses springen. Wird die Naben-Lagereinheit nicht ordnungsgemäß montiert,
besteht die Gefahr, dass das Lager keinen festen Halt im Radlagergehäuse hat. Dies kann zu
Unfällen mit schweren Verletzungen und Sachschäden führen.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Radlagerwerkzeug-Satz für VAG
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
Art. 9086
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten

Advertisement

loading
Need help?

Need help?

Do you have a question about the BGS 9086 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for BGS technic BGS 9086

  • Page 1 Gefahr, dass das Lager keinen festen Halt im Radlagergehäuse hat. Dies kann zu Unfällen mit schweren Verletzungen und Sachschäden führen. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
  • Page 2 Vorne 85 mm Volkswagen Vorne 85 mm Volkswagen Touareg Vorne 85 mm Volkswagen Transporter Vorne 85 mm BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
  • Page 3 Radlagergehäuse ziehen. ACHTUNG: Vor Montage der neuen Radlager-Nabeneinheit muss die Anlagefläche im Radlagergehäuse von Korrosion befreit werden. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
  • Page 4 Radlager-Nabeneinheit von vorne durch das Schwenklager und das Montage-Druckstück führen. Mit der Druckspindel und der Spindelmutter das Radlager einziehen. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Vervielfältigung und Weiterverwendung verboten...
  • Page 5 This can lead to accident, serious injury and property damage BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed...
  • Page 6 85 mm Volkswagen Front 85 mm Volkswagen Touareg Front 85 mm Volkswagen Transporter Front 85 mm BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed...
  • Page 7 Pull out the worn out wheel hub/bearing unit with the spindle and the spindle nut. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed...
  • Page 8 Pull in the new wheel bearing with the bearing spindle and the spindle nut. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de © BGS technic KG, Copying and further use not allowed...
  • Page 9 BGS 9086 Jeu d’outils pour roulement de roue pour VAG unités de roulement/moyeu de 62, 66, 72, 85 mm UTILISATION PRÉVUE Les outils pour roulements de roue permettent le montage et le démontage d’unités de roulement de véhicules VAG. CONSIGNES DE SÉCURITÉ...
  • Page 10 72 mm Volkswagen Multivan à l’avant 85 mm Volkswagen à l’avant 85 mm Volkswagen Touareg à l’avant 85 mm Volkswagen Transporter à l’avant 85 mm BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de...
  • Page 11 ATTENTION : Éliminez la corrosion de la surface d’assise du logement de roulement avant le montage de la nouvelle unité de roulement. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen...
  • Page 12 Tirez le roulement de roue dans le logement à l’aide de la broche de pression et son écrou de vis de traction. BGS technic KG Tel.: 02196 720480 www.bgstechnic.com Bandwirkerstr. 3 Fax.: 02196 7204820 D-42929 Wermelskirchen mail@bgs-technic.de...
  • Page 13 BGS 9086 Juego de herramientas para los cojinetes de la rueda para VAG 62, 66, 72, 85 mm Cojinete de la rueda / unidades de cubo USO PREVISTO La herramienta de cojinete de rueda sirve para desmontar y montar las unidades de cubo del cojinete de rueda en vehículos VAG.
  • Page 14 CONTENIDO Husillo, de alta resistencia, con Casquillos de montaje (62M, 66M, 72M, rodamientos de bolas (1) 85M) Casquillos de desmontaje (62D, 66D, 72D, Tuerca de husillo (2) 85D) Pernos de presión (85-4) Platos de presión (85-1, 72-1) Pernos de presión (72-4) Tornillos para casquillo (3) Piezas de presión Llave acodada hexagonal interior (4)
  • Page 15 APLICACIÓN DESMONTAJE Montar los casquillos de desmontaje en la carcasa del cojinete de rueda. Estas se unen con dos tornillos Allen. Introducir los pernos de presión con cuidado con un martillo en el plato de presión; para ello los pernos de presión deberán estar en el mismo círculo de perno del cubo de rueda.
  • Page 16 MONTAJE ATENCIÓN Antes del montaje de la nueva unidad de cubo del cojinete de la rueda, se debe limpiar la superficie de contacto de la carcasa del cojinete. Fijar los casquillos de montaje con los tornillos en la nueva unidad de cubo del cojinete de la rueda. Colocar la nueva unidad de cubo del cojinete de la rueda sobre el plato de presión de manera que los pernos de presión premontados se sitúen sobre las...
