FREE6LT
Portable Sound System
USER'S MANUAL
ENGLISH
ITALIANO

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FREE6LT and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for PROEL FREE6LT

Summary of Contents for PROEL FREE6LT

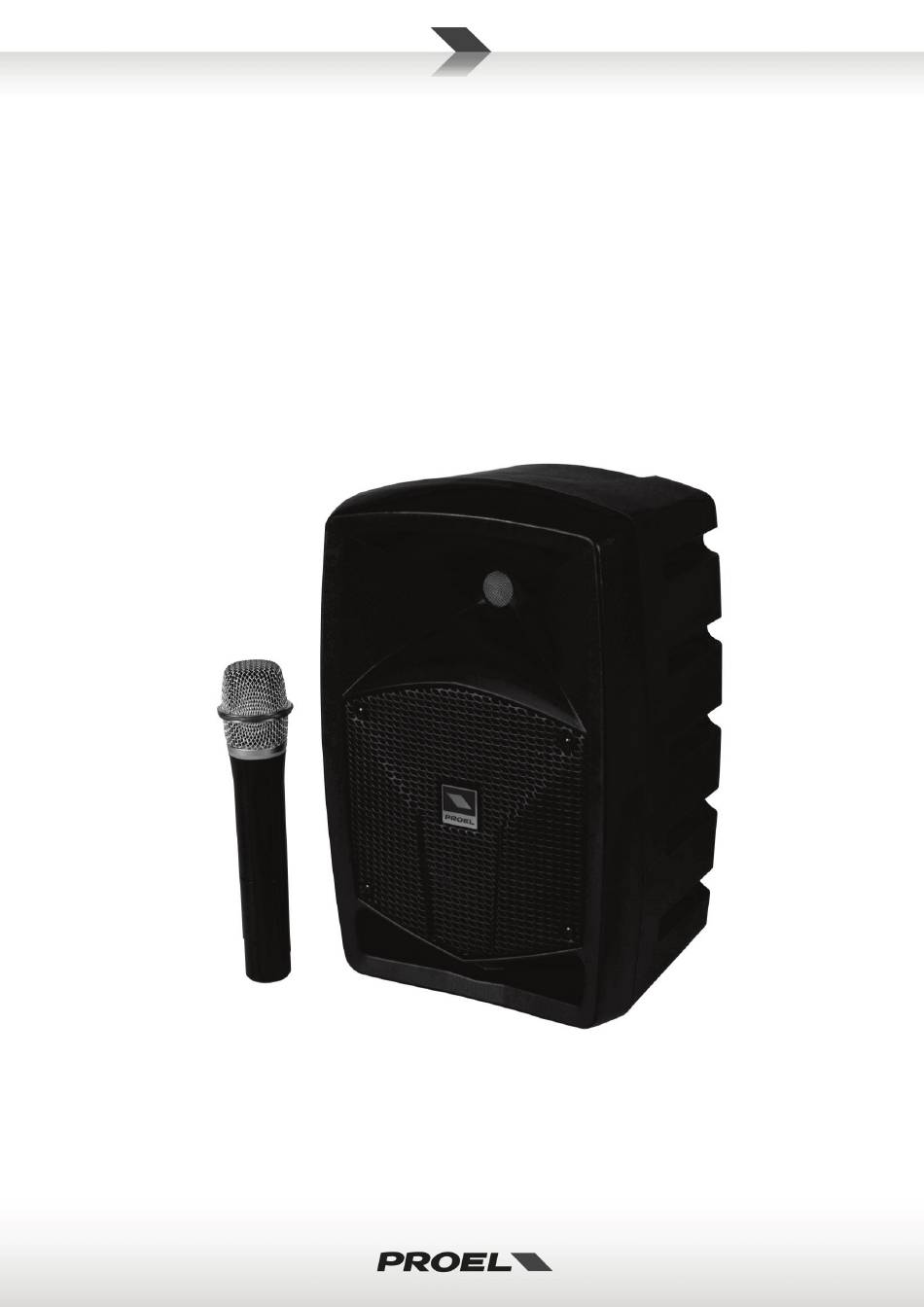

  • Page 1 FREE6LT Portable Sound System USER’S MANUAL ENGLISH ITALIANO...
  • Page 2 96MAN0114-REV.23/15...
  • Page 3 This page is intentionally left blank.

  • Page 4: Table Of Contents

    MAINTENANCE AND DISCLAIMER ....................6 POWER SUPPLY ..........................6 USER’S WARNINGS AND CE CONFORMITY ..................7 INTRODUCTION ..........................8 DESCRIPTION ........................... 8 MAIN PANEL OPERATIONS ....................... 8 WIRELESS MICROPHONE OPERATIONS ................... 14 REMOTE CONTROL OPERATIONS ....................16 FREE6LT - TECHNICAL SPECIFICATION ..................... 18...

  • Page 5: Disposal Of Old Electrical & Electronic Equipment

    WARRANTY AND PRODUCTS RETURN Proel products have operating warranty and comply their specifications, as stated by manufacturer.. • • Proel warrants all materials, workmanship and proper operation of this product for a period of two years...

  • Page 6: Maintenance And Disclaimer

    Proel S.p.A. will verify damage on returned units, and when the unit has been properly used and warranty is still valid, then the unit will be replaced or repaired. Proel S.p.A. is not responsible for any "direct damage" or "indirect damage" caused by product defectiveness.

  • Page 7: User's Warnings And Ce Conformity

    The use of this wireless microphone equipment in some countries could be intended for professional use, • so the licensability depends on the country it operates. Proel suggests the user to contact the appropriate telecommunications authority concerning proper licensing. This equipment may be capable of operating on some frequencies not authorized in your country. Please •...

  • Page 8: Introduction

    MP3 player or how to set your microphone. FREE6LT is battery powered combo sound systems with a full set of features and the sound you don’t expect from this kind of products. It includes a versatile MP3 player with USB port, SD slot and BLUETOOTH connection, featuring a large LCD and remote control.
  • Page 9 (in the centre position it’s flat). ON / LIM The LED lights GREEN to shows the “ON” status of the FREE6LT. The LED turns RED when the internal amplifier's output is limited: in this case reduce the input signal level.
  • Page 10 13. USB SLOT This slot is where you can insert an USB FLASH DRIVE containing audio files. 14. MODE SWITCH Pressing this switch you can select the source containing audio files between SD, USB or external Bluetooth player device. A small icon appears on the display that identify the memory currently used: USB FLASH DRIVE SD MEMORY CARD BLUETOOTH DEVICE...
  • Page 11 Try this option if you have problems to set a new BT connection. Device Information: selecting this option the following info screen will appear, showing the name and address of the FREE6LT Bluetooth receiver. Exit: returns to the main screen. PLAY/PAUSE This button plays or pauses the current audio file.
  • Page 12 RANDOM: it plays all songs contained in all memories and all folders randomly. INTRO: it plays the first 10 seconds of each song contained in the current folder. ALL: same as normal playing but when it reaches the latest song it restarts from the first. SINGLE ONE: it plays only the current song then stops.
  • Page 13 CHARGE: the FREE6LT is connected to the mains and the internal battery is charging. 23. POWER Use this switch to power ON or OFF the FREE6LT. The FREE6LT is "ON" when the switch is in the "I" position. NOTE: The internal battery is charging even if the FREE6LT is OFF.

  • Page 14: Wireless Microphone Operations

    WIRELESS MICROPHONE OPERATIONS The FR3 Wireless Microphones system provided with the FREE6LT is a UHF, quartz controlled, fixed frequency transmitter that provides a reliable, high-quality signal transmission. The FR3 Wireless Microphone system features 3 units: FR3R receiver, FR3H handheld transmitter and FR3B body pack transmitter.
  • Page 15 light for about 1 second. If the batteries are charged, the RED LED will turn off (even if the microphone is switched on and • working). • The RED LED will light again if the batteries are near to be exhaust, to indicate that they must be replaced as soon as possible.

  • Page 16: Remote Control Operations

    REMOTE CONTROL OPERATIONS The use of the player and its remote control depends on the type of media utilized. Some buttons are active or not active depending if an SD CARD, a USB memory or a BLUETOOTH device is used to reproduce the audio files. PLAY/PAUSE This button plays or pauses the current audio file.
  • Page 17 REMOTE CONTROL BATTERY REPLACEMENT To use the remote control for the first time you need to remove the protective sticker as shown in the figure. When the battery of the remote control is discharged, you need to replace it with a new one of the same type. Instructions about how to open the battery compartment are printed on the remote control body.

  • Page 18: Free6Lt - Technical Specification

    FREE6LT - TECHNICAL SPECIFICATION MIXER Section MONO inputs 2 x MIC/LINE IN (COMBO) STEREO inputs 1 x LINE IN (2xRCA + mini-jack) Outputs MONO LINE OUT (JACK) Main EQ TONE control WIRELESS Section Wireless Receiver FR3R Handheld Transmitter FR3H Bodypack Transmitter...
  • Page 20 AVVERTENZE PER L’UTILIZZO E CONFORMITÀ CE ................23 INTRODUZIONE ..........................24 DESCRIZIONE ..........................24 FUNZIONI DEL PANNELLO PRINCIPALE ................... 24 FUNZIONI DEL MICROFONO WIRELESS ................... 29 FUNZIONI CONTROLLO REMOTO ....................32 SOSTITUZIONE DELLA BATTERIA DEL CONTROLLO REMOTO ............33 FREE6LT – SPECIFICHE TECNICHE ....................34...

  • Page 21: Trattamento Del Dispositivo Elettrico Od Elettronico A Fine Vita

    Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce. GARANZIE E RESI • I Prodotti Proel sono provvisti della garanzia di funzionamento e di conformità alle proprie specifiche,...

  • Page 22: Manutenzione E Limitazioni D'uso

    Pulire il prodotto unicamente con un panno asciutto. • I Prodotti Proel sono destinati esclusivamente ad un utilizzo specifico di tipo sonoro: segnali di ingresso di • tipo audio (20Hz-20kHz). Proel declina ogni responsabilità per danni a terzi causati da mancata manutenzione, manomissioni, uso improprio o installazione non eseguita secondo le norme di sicurezza.

  • Page 23: Avvertenze Per L'utilizzo E Conformità Ce

    AVVERTENZE PER L’UTILIZZO E CONFORMITÀ CE • I Prodotti Proel sono conformi alla direttiva LVD 2006 / 95 / EC, secondo lo standard EN 60065. • PROEL S.p.A dichiara che questo prodotto (escluso il sistema del radio microfono) è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 2004/108/EC (EMC), secondo gli standard EN 55103-1 e EN 55103-2.

  • Page 24: Introduzione

    DESCRIZIONE I sistemi FREE di PROEL vi offrono la possibilità di suonare la vostra musica o amplificare il vostro suono in libertà, senza preoccuparvi di dove collegare il cavo di alimentazione, di come collegare il lettore MP3 o di come regolare il microfono.
  • Page 25 (in posizione centrale l’intervento è neutra). ON / LIM LED bicolore: VERDE indica quando il FREE6LT è acceso. Si illumina di ROSSO quando l’uscita dell’altoparlante interno è limitato. Quando questo LED lampeggia ridurre il segnale di ingresso.
  • Page 26 14. MODE SWITCH Premendo questo tasto si sceglie la sorgente contenente i file audio fra SD, USB o un lettore Bluetooth esterno. Una piccola icona appare sul display per identificare la memoria corrente: USB FLASH DRIVE SD MEMORY CARD BLUETOOTH DEVICE ...
  • Page 27 Provate ad usare questa opzione se avete problemi nel connettere un nuovo dispositivo. Device Information: Scegliendo questa opzione appare la seguente schermata con il nome e l’indirizzo del ricevitore Bluetooth di FREE6LT. Exit: ritorna alla schermata principale. PLAY/PAUSE Questo tasto esegue o ferma la riproduzione del file audio corrente.
  • Page 28  Breve spiegazione di come funziona il media player. Quando si inserisce la SD memory card o USB flash drive nel corrispondente slot, il media player controlla l’intero contenuto della memoria localizzando tutti i files che possono essere riprodotti (file con le estensioni .WAV .MP3 .WMA). Tutti i files saranno riprodotti in ordine numerico e alfabetico, considerando in primo luogo il “nome della cartella”...

  • Page 29: Funzioni Del Microfono Wireless

    Il sistema del radiomicrofono FR3 è composto di 3 unità: il ricevitore FR3R, il trasmettitore a mano FR3H e il trasmettitore body pack FR3B. Il FREE6LT è fornito di serie con un microfono wireless a mano (FR3R + FR3H) a 864.900 MHz. E’ possibile utilizzare un trasmettitore bodypack FR2B opzionale al posto del trasmettitore a mano fornito FR3H (notare...
  • Page 30 FR3R è il ricevitore wireless UHF: 26. RF LED ROSSO: indica che il trasmettitore sta trasmettendo un segnale radio al ricevitore. 27. AF LED VERDE: visualizza la presenza di segnale audio. Notare che l’indicazione è indipendente dal livello impostato tramite il VOLUME. 28.
  • Page 31 32. VANO BATTERIE Per funzionare il microfono necessita di 2 batterie alcaline tipo AA. NOTA: il microfono è in grado di funzionare anche con due batterie ricaricabili al Ni-MH, ma in tal caso la durata del funzionamento è più breve. FR3B è...

  • Page 32: Funzioni Controllo Remoto

    FUNZIONI CONTROLLO REMOTO L’uso del media player e del controllo remoto dipendono dal tipo di supporto utilizzato. Alcuni tasti sono attivi o inattivi a seconda del dispositivo SD CARD, USB memory o BLUETOOTH usato per riprodurre i file audio. PLAY/PAUSE Questo tasto esegue o ferma la riproduzione del file audio corrente.

  • Page 33: Sostituzione Della Batteria Del Controllo Remoto

    SOSTITUZIONE DELLA BATTERIA DEL CONTROLLO REMOTO Per usare il controllo remoto per la prima volta occorre rimuovere la linguetta adesiva come da figura. Quando la batteria del controllo remoto è scarica, è necessario sostituirla con una nuova dello stesso tipo. Le istruzioni su come aprire il vano batterie sono stampate sul fondo del controllo remoto.

  • Page 34: Free6Lt - Specifiche Tecniche

    FREE6LT – SPECIFICHE TECNICHE Sezione MIXER Ingressi MONO 2 x MIC/LINE IN (COMBO) Ingressi STEREO 1 x LINE IN (2xRCA + mini-jack) Uscite MONO LINE OUT (JACK) EQ Main Controllo TONO Sezione RADIOMICROFONO Ricevitore Wireless FR3R Trasmettitore a mano FR3H...
  • Page 35 Questa pagina è intenzionalmente lasciata vuota.
  • Page 36 Questa pagina è intenzionalmente lasciata vuota.
  • Page 37 PROEL S.p.A. (World Headquarters - Factory) Via alla Ruenia 37/43 64027 Sant’Omero (Te) – Italy Tel: +39 0861 81241 Fax: +39 0861 887862 www.proel.com...
