Summary of Contents for Vanderbilt CD30 Codoor

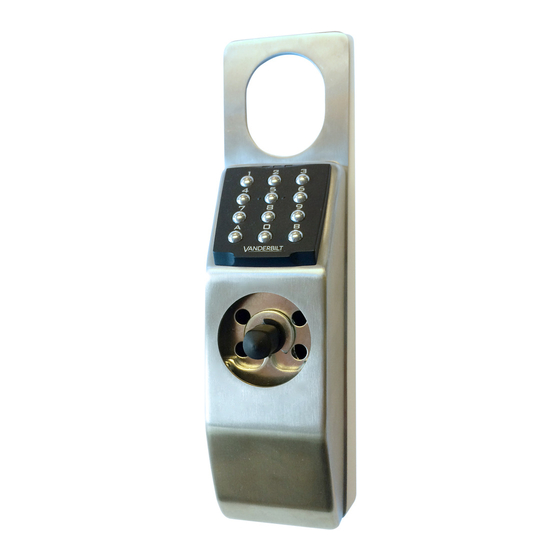

- Page 1 CD30 Codoor Configuration Manual Vanderbilt International (IRL) Ltd.
- Page 2 Data and design subject to change without notice. / Supply subject to availability. © 2016 Copyright by Vanderbilt International (IRL) Ltd. Wir behalten uns alle Rechte an diesem Dokument und an dem in ihm dargestellten Gegenstand vor. Der Empfänger erkennt diese Rechte an und wird dieses Dokument nicht ohne unsere vorgängige schriftliche Ermächtigung ganz oder teilweise Dritten zugänglich machen oder...
-
Page 3: Table Of Contents
Leaving the premises ................. 19 12.2 Automatic resetting ................19 12.3 Access blocking ................. 19 12.4 Backup power supply ................. 19 Command overview ................. 20 Troubleshooting ................21 Glossary .................... 21 Keyword index .................. 22 Vanderbilt International (IRL) Ltd. 05.2016... -
Page 5: Service Description
Damage to the device due to electrostatic discharge (ESD) Always use wrist straps or similar connected to earth. Damage due to unsuitable mounting location The device should only be used for indoor applications. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 6: Standards And Guidelines
Standards and guidelines Standards and guidelines EU directives This product complies with the requirements of the European Directives. The EU declaration of conformity is available from: Vanderbilt International (IRL) Ltd. Clonshaugh Business and Technology Park Clonshaugh Dublin 17 Ireland Technical data... -
Page 7: Details For Ordering
Check that you have the following parts before discarding the packing materials: 1 x CD30 (batteries excluded). 4 extension sleeves for handle nipples (use only one pair, M4 or M5). 1 x reinforcing spring. 1 x reinforcing spring holder. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 8: Description Of Equipment
Yellow LED. Green LED. Are used for entering codes and/or programming. Are used only for programming. In this manual three symbols illustrate how the LEDs are used: = OFF = ON = Flashing Vanderbilt International (IRL) Ltd. 05.2016... -
Page 9: Led Status At Battery Warning
Second warning level for low battery: Fast flashing LED on each key press. Door can be opened only with Administrator code. Buzzer CD30 also incorporates a buzzer to confirm each key press (if required). The buzzer also sounds to confirm successful programming. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 10: Change Administrator Code
Enter a new 6-digit Administrator code. The buzzer sounds a confirm tune. Verify by entering the same Administrator code again. CD30 exits at the Administrator mode. Make a note of the Administrator code. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 11: Present Administrator Code Is Not Known
The buzzer sounds a confirm tune. If the second input doesn’t match the first input the buzzer will sound a error tone and the Administrator code will not be changed. Make a note of the Administrator code. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 12: Mounting
The CD30 can be used with a variety of locks such as ASSA 8561 or 565 – but not the ASSA 410 series. The backset should be 70 mm. Backset = 70 mm Fig. 3 CD30 door mounting Vanderbilt International (IRL) Ltd. 05.2016... -
Page 13: Fitting Cd30 To The Door
These should be just firm. Over-tightening may distort the lock structure so that it jams. See figure 6. Test the mechanical function of the CD30. See section 9.2.1 Test mechanical function of CD30. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 14: Test Mechanical Function Of Cd30
Remove the two batteries from the rectangular shaped holes on the lower part of the back of the unit (to power off the unit). Always change both batteries at the same time. See section 4 Technical data. Re-mount the CD30. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 15: Programming
To set another Group code, follow steps 4-5. Press B to enter the Administration mode. Press B to leave the Administration mode. Codes Code 1: Code 4: Code 7: Code 2: Code 5: Code 8: Code 3: Code 6: Code 9: Vanderbilt International (IRL) Ltd. 05.2016... -
Page 16: 10.1.2 Change Group Code
The buzzer sounds a confirm tune. Enter 0000. The buzzer sounds a confirm tune. To delete another Group code, follow steps 4-5. Press B to enter the Administration mode. Press B to leave the Administration mode. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 17: Lock/Unlock Door
The buzzer sounds a confirm tune. To enable press 1. - or - To disable press 0. The buzzer sounds a confirm tune. The CD30 returns to the Administrator mode. Press B to leave the Administrator mode. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 18: Erase Memory
The CD30 is in default mode with the following default settings: Administrator code: 112233 – The Administrator code can also be used for unlocking the door. – All memory locations are empty. – Buzzer on. – Vanderbilt International (IRL) Ltd. 05.2016... -
Page 19: Operation
The lock has a backup power supply that will allow the door to be opened 200 times or a time of two weeks has passed. After the door has been opened 200 times the only way to open the door is with the Administrator code. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 20: Command Overview
6-digit Admin- press 1. leave the Ad- istrator code. ministration mode. Erase memory Erase memory Remove the Press the re- Press Press CD30 from set button on 112186. 112186. the door. the back of the CD30. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 21: Troubleshooting
Administrator code a combination of alphanumeric characters that an administrator possesses for verification of identity Group code a combination of numeric character that an access group pos- sesses for verification of identity Vanderbilt International (IRL) Ltd. 05.2016... -
Page 22: Keyword Index
Service description, 5 Standards and guidelines, 6 Fitting CD30 to the door, 13 Target group, 5 Group code, 15 Technical data, 6 ~ change, 16 Test mechanical function of CD30, 14 ~ delete, 16 Troubleshooting, 21 Vanderbilt International (IRL) Ltd. 05.2016... - Page 24 CD30 Codoor Konfigurationshandbok Vanderbilt International (IRL) Ltd.
- Page 25 Data och konstruktion kan komma att ändras utan föregående meddelande. / Leverans i mån av tillgång. Data and design subject to change without notice. / Supply subject to availability. © 2016 Copyright Vanderbilt International (IRL) Ltd. Alla rättigheter till detta dokument och till föremålet för det förbehålles. Genom att acceptera dokumentet erkänner mottagaren dessa rättigheter och förbinder sig att inte publicera dokumentet, eller föremålet därför, helt eller delvis, och att inte göra dem tillgängliga för tredje...
- Page 26 Användning ..................42 12.1 Passage ut ..................42 12.2 Automatisk återställning ..............42 12.3 Blockera åtkomst ................42 12.4 Reservström ..................42 Översiktskommandon ..............43 Lösa problem ..................44 Förklarande ordlista................. 44 Index ....................45 Vanderbilt International (IRL) Ltd. 05.2016...
-
Page 28: Produktbeskrivning
Produktskada till följd av elektrostatisk urladdning (ESD) Använd alltid armband eller liknande förbundet med jord. Skada till följd av montering på olämplig plats Enheten ska enbart användas för tillämpning inomhus. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 29: Standarder Och Riktlinjer
Standarder och riktlinjer Standarder och riktlinjer EU-direktiv Denna produkt uppfyller kraven enligt de europeiska direktiven. EU-förklaring om överensstämmande kan beställas från: Vanderbilt International (IRL) Ltd. Clonshaugh Business and Technology Park Clonshaugh Dublin 17 Ireland Vanderbilt International (IRL) Ltd. 05.2016... -
Page 30: Tekniska Data
Litiumbatterier skall användas då de har följande fördelar: Kapaciteten är konstant under hela batterilivslängden. Längre batterilivslängd är mindre belastande för miljön då färre batterier används. Batteriet kan förvaras i upp till tio år. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 31: Beställningsuppgifter
Kontrollera att du har fått följande delar innan du kastar förpackningsmaterialet: 1 x CD30 (exklusive batterier). 4 förlängningshylsor för handtagets skruvar (använd enbart ett par M4 eller M5). 1 x förstärkningsfjäder. 1 x förstärkningsfjäderhållare. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 32: Beskrivning Av Utrustningen
Röd lysdiod Gul lysdiod Grön lysdiod Används för inmatning av koder och/eller programmering. Används enbart för programmering. I den här handboken anger följande tre symboler lysdiodernas funktion: = AV = PÅ = Blinkar Vanderbilt International (IRL) Ltd. 05.2016... -
Page 33: Lysdiodstatus Vid Batterivarning
Andra varningsnivå för svagt batteri. Snabbt blinkande lysdiod vid varje knapptryckning. Dörren kan bara öppnas med administratörskoden. Summer CD30 har även en summer som bekräftar varje knapptryck (om så önskas). Summern ger också en signal som anger att programmeringen gått bra. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 34: Ändra Administratörskod
Summern avger en signal för att bekräfta. Ange en ny 6-siffrig administratörskod. Summern avger en signal för att bekräfta. Bekräfta genom att ange den nya administratörskoden en gång till. CD30 lämnar administratörsläget. Notera administratörskoden. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 35: Existerande Administratörskod Okänd
Verifiera genom att ange administratörskoden igen. Summern avger en signal för att bekräfta Om den andra inmatningen inte stämmer med den första kommer summern att avge en felsignal och administratörskoden kommer inte att ändras. Notera administratörskoden. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 36: Montering
CD30 kan användas med flera olika typer av lås så som ASSA 8561 eller 565 – men inte ASSA 410 serien. Inpassningen ska vara 70 mm. Backset = 70 mm Fig. 3 CD30 dörrmontering Vanderbilt International (IRL) Ltd. 05.2016... -
Page 37: Installera Cd30 I Dörren
Dessa ska sitta lagom hårt. Om skruvarna dras åt för hårt kan detta göra att handtaget fastnar. Se figur 6. Testa den mekaniska funktionen för CD30. Se avsnitt 9.2.1 Testa den mekaniska funktionen av CD30. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 38: Testa Den Mekaniska Funktionen Av Cd30
Ta av CD30 från dörren. Ta ur de två batterierna ur de fyrkantiga hålen i den nedre delen på enhetens baksida (så att enheten blir strömlös). Byt alltid båda batterierna samtidigt. Se avsnitt 4 Tekniska data. Montera återigen CD30. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 39: Programmering
För att ställa in ytterligare gruppkoder, upprepa steg 4-5. Tryck B för att återgå till administratörsläget. Tryck B för att lämna administratörsläget. Koder Kod 1: Kod 4: Kod 7: Kod 2: Kod 5: Kod 8: Kod 3: Kod 6: Kod 9: Vanderbilt International (IRL) Ltd. 05.2016... -
Page 40: 10.1.2 Ändra Gruppkod
Summern avger en signal. Ange 0000. Summern avger en signal för att bekräfta. För att ta bort ytterligare gruppkoder, upprepa steg 4-5. Tryck B för att återgå till administratörsläget. Tryck B för att lämna administratörsläget. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 41: Låsa/Låsa Upp Dörren
För att aktivera, tryck på 1. - eller - För att inaktivera tryck på 0. Summern avger en signal för att bekräfta. CD30 återgår till administratörsläget. Tryck på B för att lämna administratörsläget. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 42: Rensa Minnet
Minnet är nu rensat. CD30 är i fabriksläge och har följande standardinställningar: Administratörskod: 112233 – Administratörskoden kan också användas för att låsa upp dörren. – Alla minnespositioner är tomma. – Summer på. – Vanderbilt International (IRL) Ltd. 05.2016... -
Page 43: Användning
öppnats. Låset har en reservströmförsörjning som gör att dörren fortfarande kan öppnas 200 gånger eller att en tid av två veckor har gått. Efter att dörren har öppnats 200 gånger kan dörren endast öppnas med administratörskoden. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 44: Översiktskommandon
Tryck på B för siffriga inaktivera att lämna administratörs tryck på 1. administratörs koden. läget. Rensa minnet Rensa minnet Ta av CD30 Tryck på Mata in Mata in från dörren. återställnings 112186. 112186. knappen på baksidan av CD30. Vanderbilt International (IRL) Ltd. 05.2016... -
Page 45: Lösa Problem
Kontrollera att handtagen går tillbaka i horisontalt läge. Förklarande ordlista Förklaring Administratörskod En kombination av alfanumeriska tecken som en administratör har för att verifiera sig Gruppkod En kombination av alfanumeriska tecken som en åtkomstgrupp har för att verifiera sig Vanderbilt International (IRL) Ltd. 05.2016... -
Page 46: Index
Installera CD30 i dörren, 36 Tekniska data, 29 Testa den mekaniska funktionen av CD30, 37 Ä Knappsats, 31 Ändra administratörkod, 33 Ändra administratörskod Existerande administratörskod känd, 33 Låsa/låsa upp dörren, 40 Existerande administratörskod okänd, 34 Lösa problem, 44 Vanderbilt International (IRL) Ltd. 05.2016... - Page 48 Issued by Vanderbilt International (IRL) Ltd. Clonshaugh Business and Technology Park Clonshaugh Dublin 17 Vanderbilt International (IRL) Ltd. Ireland Data and design subject to change without notice. Supply subject to availability. www.vanderbiltindustries.com Document no. A-100353-1 Edition 05.2016...
