Generac Power Systems G0071010 Instruction Sheet page 5

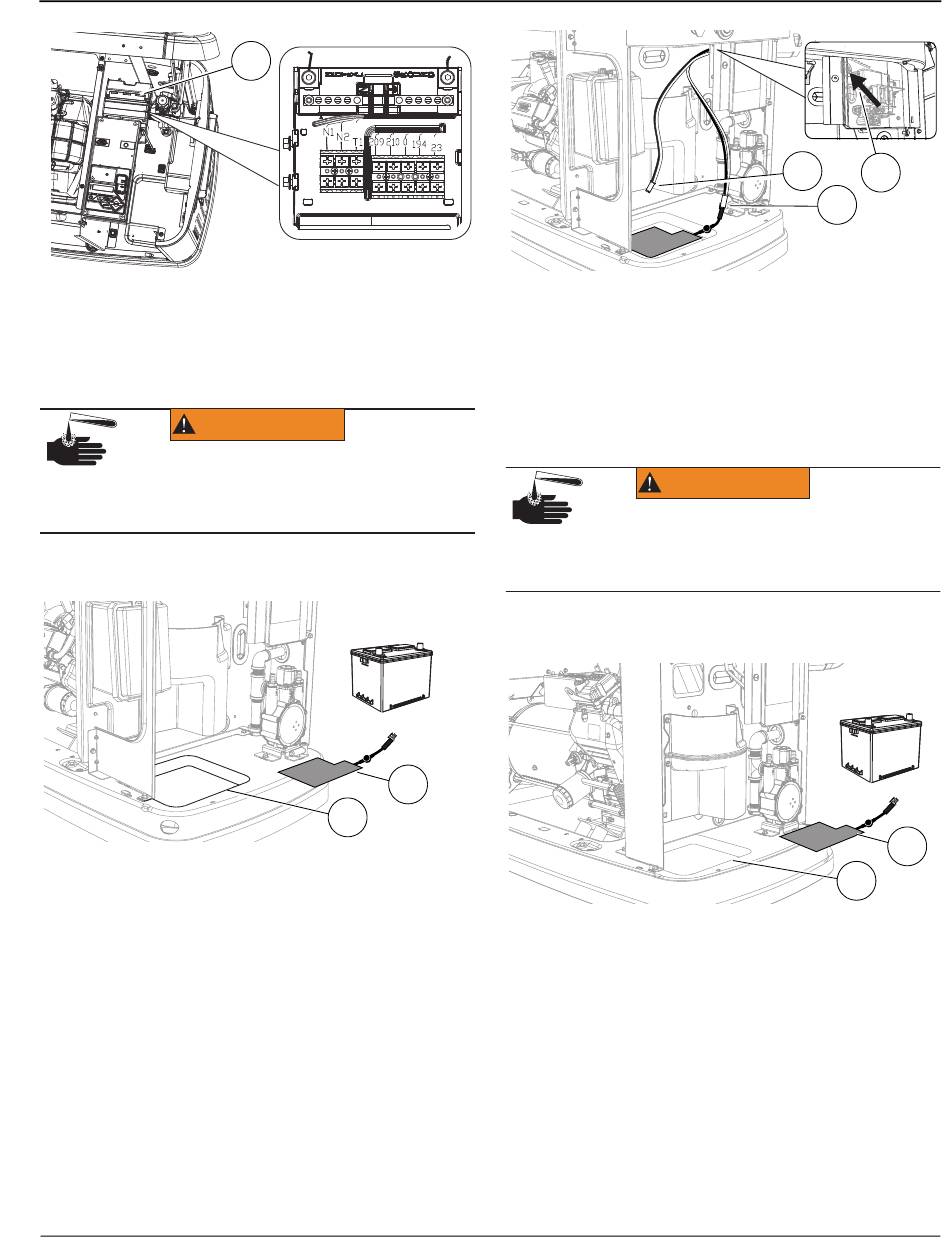

Figura 2. Retiro de la cubierta del tablero de conexiones
del cliente (unidades de 2013 a 2015)
Instalación del calentador de
batería (modelos de 9 kW)
ADVERTENCIA
Riesgo de quemaduras. Las baterías contienen ácido
sulfúrico y pueden causar quemaduras químicas
graves. Use equipo de protección al trabajar con
baterías. No hacerlo puede ocasionar la muerte
o lesiones graves.
1. Vea la Figura 3. Con una toalla limpia, limpie el fondo de la
batería y la bandeja de la batería (A) para remover toda la
suciedad, aceite u otros contaminantes.
Figura 3. Colocación del calentador de batería (9 kW)
2. Instale el calentador de batería (B) quitando el respaldo de
protección del lado con adhesivo del calentador de batería
y colocándolo en la bandeja de la batería. El conector debe
enfrentar la parte trasera del gabinete.
3. Vea la Figura 4. Enchufe el conector en uno de los zócalos
del arnés en Y (C). Si el zócalo vacío del arnés en Y (D) no
se conectará a un calentador de filtro de aceite, enrolle los
cables y fíjelos con un amarre de cables de plástico.
Kit de calentador de batería
A
(000138a)
B
A
002916
Figura 4. Tendido de los cables del calentador (9 kW)
4. Pase los cables conectores a través del ojal protector del
tablero de conexiones del cliente (E).
5. Continúe a
Instalación del calentador de
batería (modelos de 11 a 22 kW)
Riesgo de quemaduras. Las baterías contienen ácido
sulfúrico y pueden causar quemaduras químicas
graves. Use equipo de protección al trabajar con
baterías. No hacerlo puede ocasionar la muerte
o lesiones graves.
1. Vea la Figura
batería y la bandeja de la batería (A) para remover toda la
suciedad, aceite u otros contaminantes.
002772
Figura 5. Colocación del calentador de batería (11 a 22 kW)
2. Instale el calentador de batería (B) quitando el respaldo de
protección del lado con adhesivo del calentador de batería
y colocándolo en la bandeja de la batería. El conector debe
enfrentar la parte trasera del gabinete.
3. Vea la Figura
del arnés en Y (C). Si el zócalo vacío del arnés en Y (D) no
se conectará a un calentador de filtro de aceite, enrolle los
cables y fíjelos con un amarre de cables de plástico.
Conexión de cables conductores.
ADVERTENCIA
5. Con una toalla limpia, limpie el fondo de la
6. Enchufe el conector en uno de los zócalos
D
E
C
002773
(000138a)
B
A
002777
2
