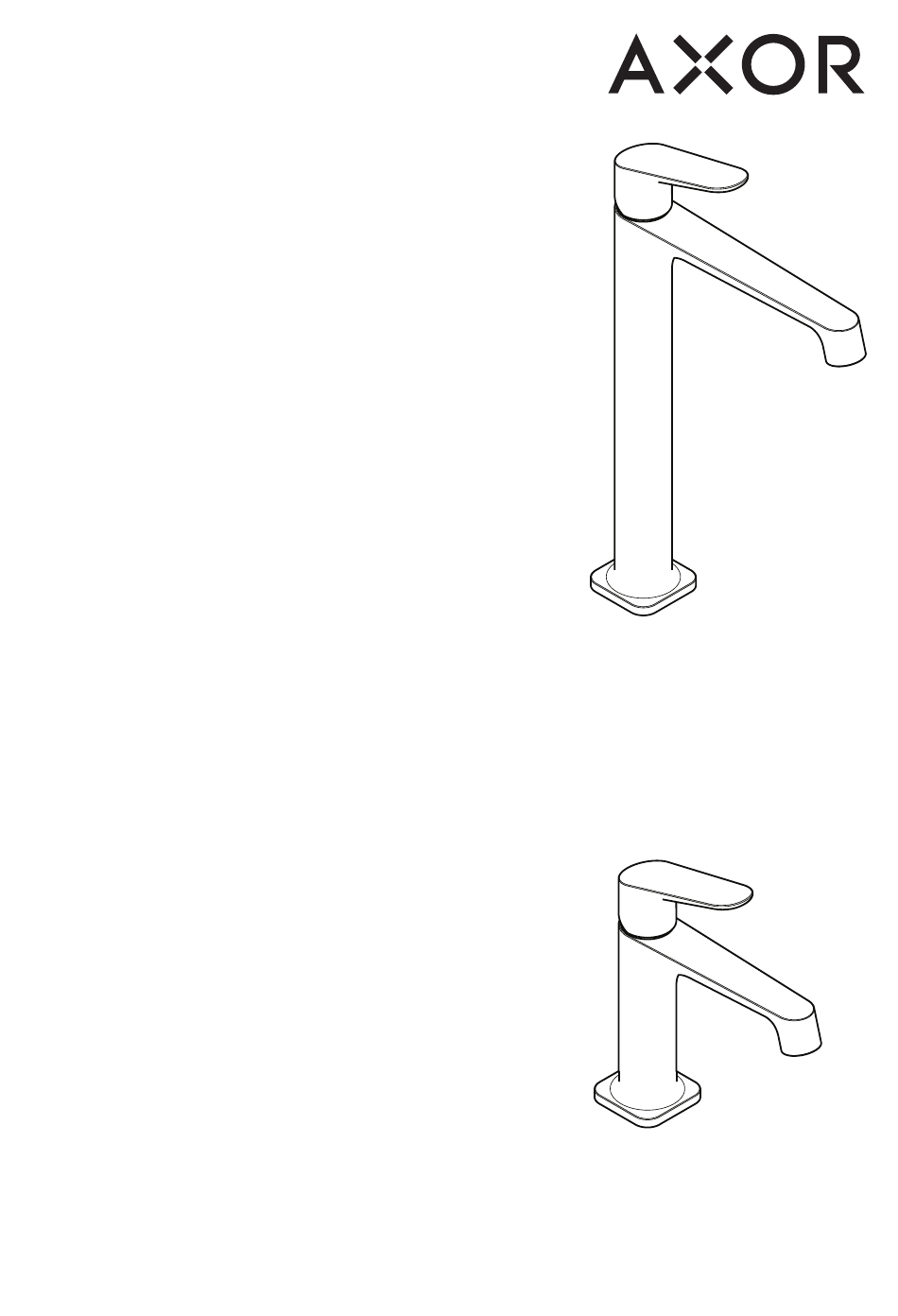

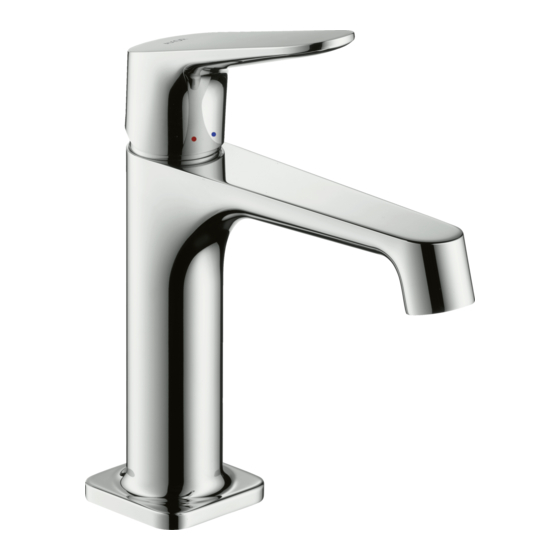

- Page 1 A XOR Citterio M 34120003 A XOR Citterio M 250 34103009 A XOR Citterio M 100 E N ⁄ Instructions for use ⁄ assembly instructions 34031009 D E ⁄ Gebrauchsanleitung ⁄ Montageanleitung I N S T A L L A T I O N...
- Page 2 S A F E T Y N O T E S A D J U S T M E N T (see page 06 ) Gloves should be worn during installation to prevent To adjust the hot water limiter. Using a hot water crushing and cutting injuries. limiter in combination with a continuous flow The product may only be used for bathing, hygienic water heater is not recommended. and body cleaning purposes. D I M E N S I O N S (see page 08 ) The hot and cold supplies must be of equal pressures.
- Page 3 S I C H E R H E I T S H I N W E I S E S Y M B O L E R K L Ä R U N G Bei der Montage müssen zur Vermeidung von Kein essigsäurehaltiges Silikon verwenden! Quetsch- und Schnittverletzungen Handschuhe getragen werden. J U S T I E R U N G (siehe Seite 06 ) Das Produkt darf nur zu Bade-, Hygiene- und Einstellen der Warmwasserbegrenzung. In Körperreinigungszwecken eingesetzt werden.
- Page 4 (3 Nm) 58085000 SW 24 mm SW 10 mm (4 Nm) (max. 7 Nm)
- Page 5 58085000 (max. 7 Nm) (50 Ncm) (50 Ncm) > 2 min...
- Page 6 10 °C 60 °C 0,3 MPa SW 3 mm 36°C 38°C 60°C 55°C 43°C 50°C SW 3 mm (5 Nm)
-
Page 7: Cleaning - Recommendation
E N ⁄ Cleaning recommendation ⁄ Warranty ⁄ Contact D E ⁄ Reinigungsempfehlung ⁄ Garantie ⁄ Kontakt w w w . a x o r - d e s i g n . c o m / cleaning - recommendation w w w . a x o r - d e s i g n . c o m / cleaning - recommendation w w w . - Page 8 513 02000 A XOR Citterio M 34120003 94139007 A XOR Citterio M 34120003 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 Q = l/min 9 12 15 18 21 24 27 30 Q = l/sec...
- Page 9 A XOR Citterio M 100 34031009 A XORCitterio M 250 34103009 513 01000 A XOR Citterio M 34103009 / 34031009 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 Q = l/min 9 12 15 18 21 24 27 30 Q = l/sec...
- Page 10 A XOR Citterio M 96762000 (SW 3mm) 34120003 34093000 98398000 98863000 (23x2) 98864000 92527000 (SW 27 mm) (27x1,5) 98146000 (25x1,5) 97685000 98865000 98398000 98866000 (23x2) 98987000 98926000 97489000 (900 mm) 98749000 96923000 13961000 97548000 51302000 94139007...
- Page 11 A XOR Citterio M 96762000 (SW 3mm) 34031009 / 34103009 34093000 98398000 98863000 (23x2) 92527000 98864000 (27x1,5) (SW 27 mm) 98146000 (25x1,5) 95973000 98865000 98398000 98866000 (23x2) 98987000 98749000 92920000 97548000 13961000 97443000 (470 mm) 51301000 97489000 (900 mm)
