S+S Regeltechnik HYGRASREG КН-30 Operating Instructions Manual
Hide thumbs
Also See for HYGRASREG КН-30:
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
D G F r
6003-1300-2015-000 31300-2016 V100 11 ⁄ 2015

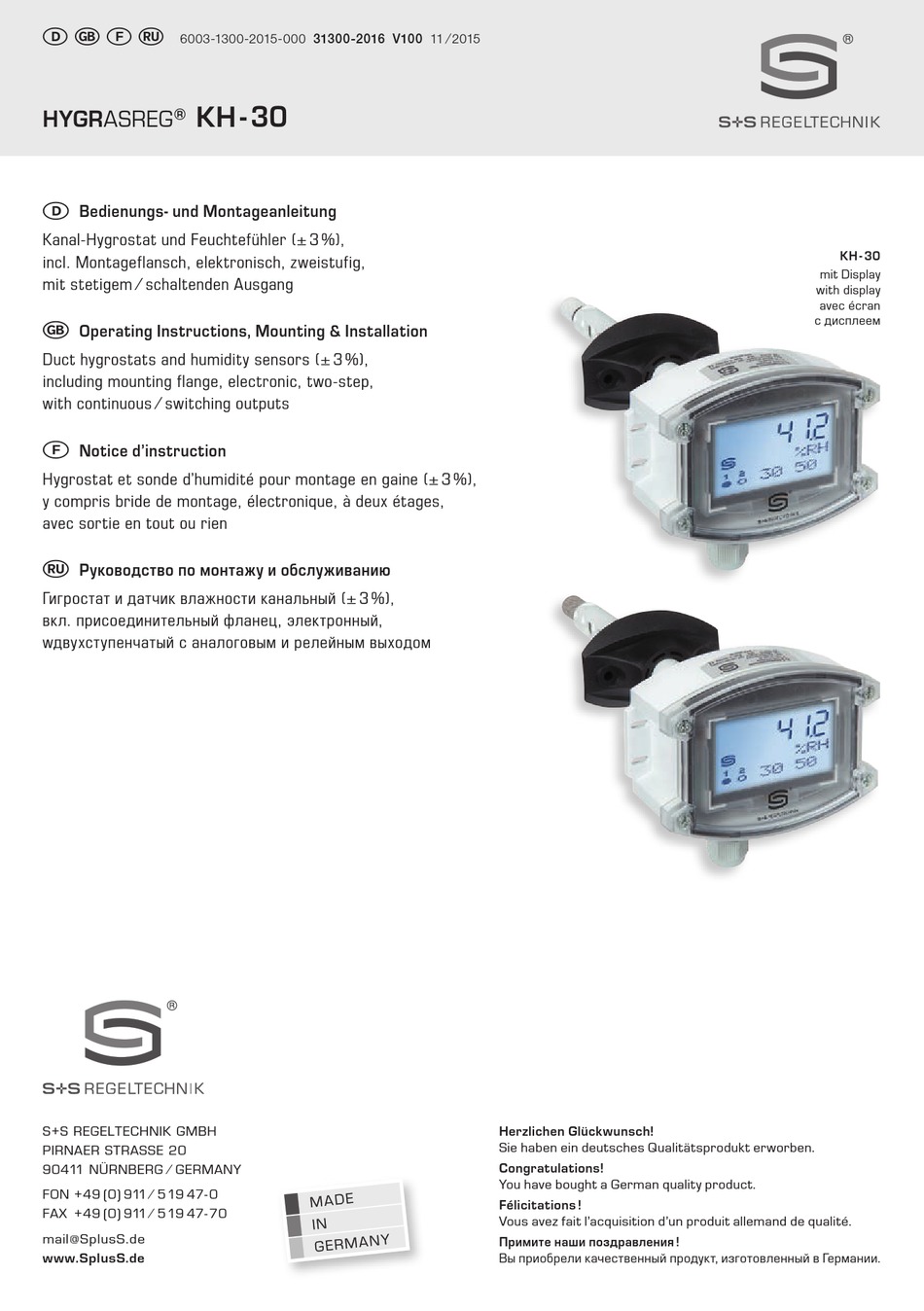

KH - 30
HYGRASREG
®
D
Bedienungs- und Montageanleitung
Kanal-Hygrostat und Feuchtefühler (± 3 %),
incl. Montageflansch, elektronisch, zweistufig,
mit stetigem ⁄ schaltenden Ausgang
G
Operating Instructions, Mounting & Installation
Duct hygrostats and humidity sensors (± 3 %),
including mounting flange, electronic, two-step,
with continuous ⁄ switching outputs
F
Notice d'instruction
Hygrostat et sonde d'humidité pour montage en gaine (± 3 %),
y compris bride de montage, électronique, à deux étages,
avec sortie en tout ou rien
r
Руководство по монтажу и обслуживанию
Гигростат и датчик влажности канальный (± 3 %),
вкл. присоединительный фланец, электронный,
wдвухступенчатый с аналоговым и релейным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.

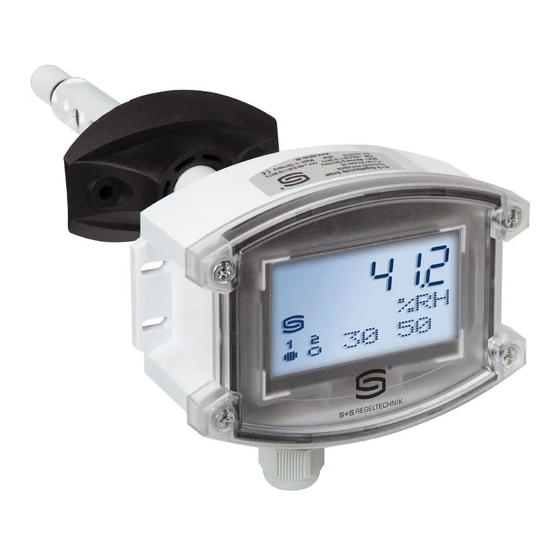

KH - 30
mit Display
with display
avec écran
с дисплеем
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for S+S Regeltechnik HYGRASREG КН-30
Summary of Contents for S+S Regeltechnik HYGRASREG КН-30
- Page 1 Руководство по монтажу и обслуживанию Гигростат и датчик влажности канальный (± 3 %), вкл. присоединительный фланец, электронный, wдвухступенчатый с аналоговым и релейным выходом S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄...
- Page 2 D G F r KH - 30 HYGRASREG ® Maßzeichnung KH - 30 Dimensional drawing Plan coté Габаритный чертеж M16x1.5 ø32.3 MFT - 20 - K Montageflansch aus Kunststoff Mounting flange, plastic Bride de montage en matière plastique Присоединительный фланец из...
-
Page 3: Technische Daten
® HYGRASREG KH - 30 Rev. 2016 - V23 DE Elektronischer Kanal-Hygrostat und Feuchtefühler HYGRASREG ® KH-30 mit einem stetigem und zwei Anschlussbild KH - 30 - U schaltenden Ausgängen, einstellbareren Schaltschwellen und Display zur Anzeige der IST-Feuchte (Genauigkeits klasse ± 3 % r.H.) bzw. zur Einstellung der Soll-Feuchte. +UB 24V AC/DC Er ist geeignet zur Regelung und Über wachung der relativen Luftfeuchte, z.B. -
Page 4: Montage Und Installation
Montage und Installation Rev. 2016 - V23 DE Schaltausgang KH - 30 Schaltausgang 1 Schaltausgang 2 eingestellte eingestellte Schaltschwelle Schaltschwelle unterschritten unterschritten 22 23 12 13 eingestellte eingestellte Schaltschwelle Schaltschwelle überschritten überschritten Hysterese Hysterese 22 23 12 13 3% r.H. 3% r.H. -
Page 5: Wichtige Hinweise
Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Um optimale Messergebnisse zu erzielen, ist für eine gute Luftvermischung am Messort zu sorgen – Staub- und Verunreinigungen verfälschen das Messergebnis und sind zu vermeiden. Geringe Verunreinigungen und Staubablagerungen können mit Druckluft beseitigt werden. -
Page 6: Technical Data
® HYGRASREG KH - 30 Rev. 2016 - V23 GB Electronic duct hygrostats and humidity sensors HYGRASREG ® KH-30 with one continuous and Connecting diagram KH - 30 - U two switching outputs, adjustable switching thresholds, optional with or without display for displaying ACTUAL humidity (accuracy class ±... - Page 7 Mounting and Installation Rev. 2016 - V23 GB Switching output KH - 30 Switching output 1 Switching output 2 Gone below Gone below preset preset switchpoint switchpoint threshold threshold 22 23 12 13 Preset Preset switchpoint switchpoint threshold threshold Hysteresis Hysteresis exeeded exeeded...
- Page 8 General notes – This device must only be used in non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – To achieve optimum measurement results, provide for good intermixture of air at the measuring point – Dust and contamination falsify measurement results and are to be avoided. Slight pollution and dust deposits can be removed by using compressed air. –...
-
Page 9: Caractéristiques Techniques
® HYGRASREG KH - 30 Rev. 2016 - V23 FR Hygrostat et sonde d’humidité électronique HYGRASREG ® KH-30 pour montage en gaine avec une Schéma de raccordement KH - 30 - U sortie analogique et deux sorties en tout ou rien, hystérésis réglable, en option avec ou sans écran réglables pour l'affichage de l'humidité... -
Page 10: Montage Et Installation
Montage et installation Rev. 2016 - V23 FR Sortie de commutation KH - 30 Switching output 1 Switching output 2 Gone below Gone below preset preset switchpoint switchpoint threshold threshold 22 23 12 13 Preset Preset switchpoint switchpoint threshold threshold Hysteresis Hysteresis exeeded... - Page 11 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Veillez à ce que l’air sur le lieu de mesure soit bien mélangé, afin d’obtenir des résultats de mesure les meilleurs possibles. –...
-
Page 12: Технические Данные
® HYGRASREG KH - 30 Rev. 2016 - V23 RU Электронные гигростаты и датчики влажности канальные HYGRASREG ® KH-30 с одним аналоговым Схема соединения KH - 30 - U и двумя релейными выходами, с настраиваемыми порогами переключения и дисплеем для отображения измеренной... -
Page 13: Монтаж И Подключение
Монтаж и подключение Rev. 2016 - V23 Ru Релейный выход KH - 30 Switching output 1 Switching output 2 Gone below Gone below preset preset switchpoint switchpoint threshold threshold 12 13 22 23 Preset Preset switchpoint switchpoint threshold threshold Hysteresis Hysteresis exeeded exeeded... -
Page 14: Напряжение Питания
Указания к продуктам – Прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – Для достижения оптимальных результатов измерения следует позаботиться о хорошей циркуляции воздуха в месте измерения. – Пыль и загрязнение могут искажать результаты измерения, поэтому их следует избегать. Незначительные... - Page 15 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Page 16 D G F r KH - 30 HYGRASREG ® Schaltbild KH - 30 - I Schaltbild KH - 30 - U ON DIP 1 ON DIP 1 ON = Mode 2 ON = Mode 2 °C r.H. OFF = Mode 1 °C r.H.
