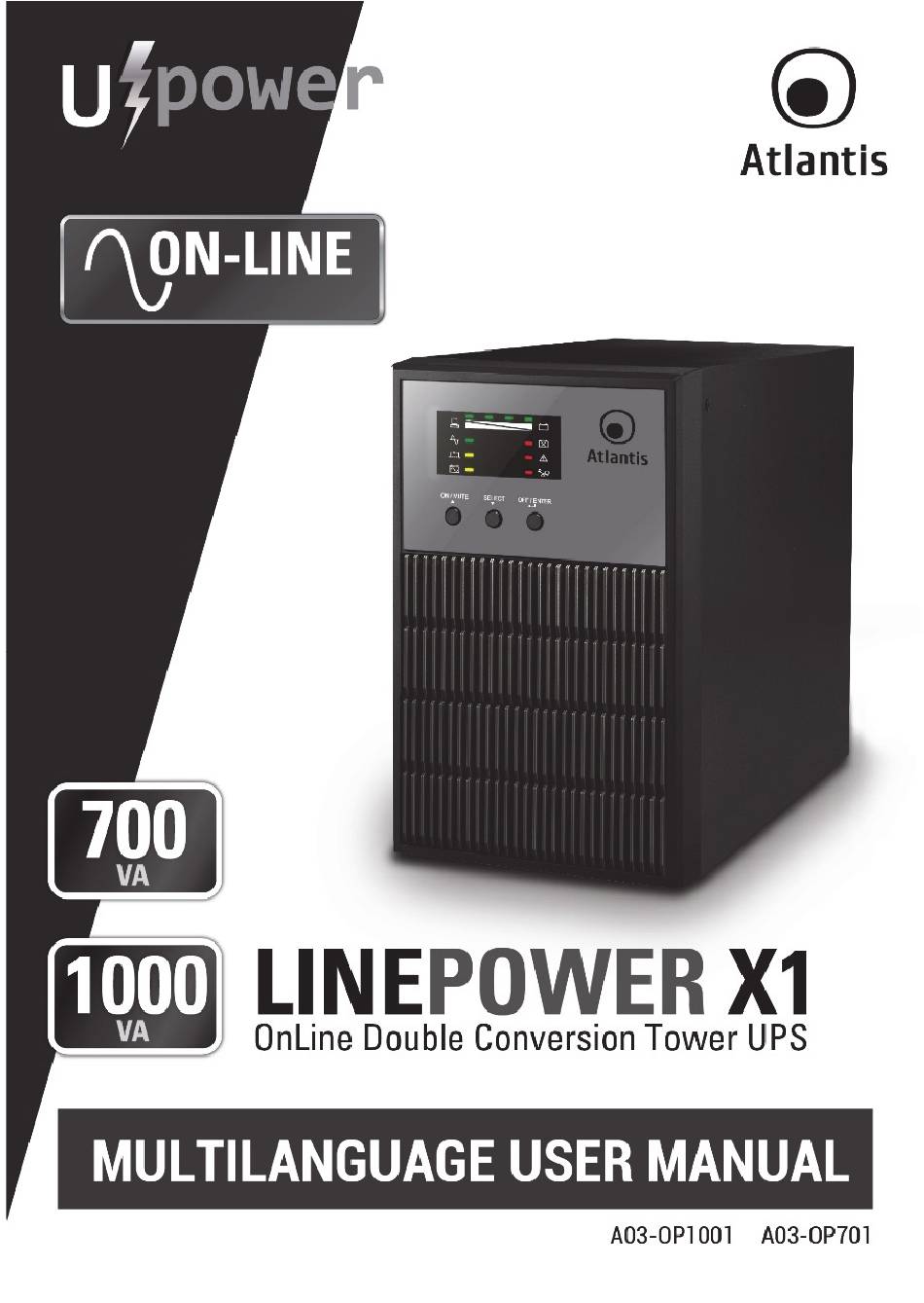

Atlantis Linepower X1 User Manual

Online double conversion tower ups
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Linepower X1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Atlantis Linepower X1

Summary of Contents for Atlantis Linepower X1

  • Page 2 ITALIANO Questo prodotto è coperto da garanzia Atlantis On-Site della durata di 2 anni. Per maggiori dettagli in merito o per accedere alla documentazione completa in Italiano fare riferimento al sito www.atlantis-land.com. ENGLISH This product is covered by Atlantis On-Site 2 years warranty. For more detailed informations please refer to the web site www.atlantis-land.com.

  • Page 3: Table Of Contents

    ITALIANO Manuale d’Uso ....................11 1.0 INTRODUZIONE AL PRODOTTO .............. 11 1.1 Verifica Iniziale ..................11 1.2 Contenuto della confezione..............11 2.0 INSTALLAZIONE e CONFIGURAZIONE ............. 13 2.1 Verifiche Iniziali ..................13 2.2 Pannello Posteriore ................14 2.3 Setup dell’UPS ..................15 3.0 UTILIZZO DELL’UPS ................
  • Page 4 APPENDIX Technical Features .................... 42 Backup TIME & Battery ..................43 A03-OP1(7)001(V1.0)_MX01 (April 2016)
  • Page 5 Atlantis. Tutti i nomi di produttori e dei prodotti e qualsiasi marchio, registrato o meno, menzionati in questo manuale sono usati al solo scopo identificativo e rimangono proprietà...
  • Page 6 Attenzione: Non rimuovere i pannelli esterni al fine di evitare il rischio di shock elettrico. Per ogni dubbio o perplessità rivolgersi a personale qualificato. Attenzione: Atlantis non è responsabile di danni causati a prodotti terzi imputabili all’utilizzo, all’installazione in ambienti non ignifughi o non idonei, alla rottura o al malfunzionamento di prodotti Atlantis.
  • Page 7 Non bloccare/ostruire per alcuna ragione le bocche di ventilazione/ventole poste nel pannello posteriore e assicurarsi che queste distino almeno 15cm dalla superficie più vicina. Installazione Per garantire l’integrità ed il corretto funzionamento del gruppo di continuità, non collegare mai all’uscita dell’UPS fotocopiatrici, stampanti laser, utensili elettrici o qualsiasi altro tipo di carico induttivo.Tale prodotto è...
  • Page 8 Restrizioni di responsabilità Il software di controllo, ove presente, è dato in licenza. Atlantis non offrirà supporto sull’utilizzo né potrà essere ritenuta responsabile per malfunzionamenti e/o perdita di dati da questo generati. Il software è stato testato solo in ambiente Windows (alcun supporto per Linux/MAC OS X verrà...
  • Page 9 Atlantis, in qualità di produttore di questa apparecchiatura, è impegnato nel finanziamento e nella gestione di attività di trattamento e recupero dei rifiuti di apparecchiature elettriche ed elettroniche compatibili con l'ambiente e con la salute umana.
  • Page 10 Europea:  Basso Voltaggio: EN 620040-1-1:2003, IEC60950-1:2001  Compatibilità Elettromagnetica: EN 62040-2:2006 , IEC 61000-4-2:2009, IEC 61000-4-3:2006+A1:2008+A2:2010, IEC 61000-4-4:2004+A1:2010, IEC 61000-4-5:2006, IEC 61000-2-2:2002 La dichiarazione completa può essere reperita sul sito www.atlantis-land.com alla pagine di prodotto.

  • Page 11: Manuale D'uso

    Manuale d’Uso La ringraziamo per aver scelto un apparato Atlantis. Si raccomanda la lettura completa di questo manuale prima di utilizzare il prodotto. 1.0 INTRODUZIONE AL PRODOTTO Seguire attentamente tutte le istruzioni durante l’installazione. Leggere attentamente l’intero manuale prima di iniziare l’installazione del dispositivo.
  • Page 12 Non deve essere esposto direttamente ai raggi  solari Deve essere collocato in ambienti con umidità  controllata. E’ opportuno lasciare almeno 15 cm dalle feritoie al  fine di consentire un’opportuna areazione. Non va collocato in ambienti infiammabili (va messo ...

  • Page 13: Installazione E Configurazione

    2.0 INSTALLAZIONE e CONFIGURAZIONE Prima di iniziare l’installazione è opportuno effettuare un’ispezione del dispositivo. Controllare che tutti gli accessori siano presenti e nulla risulti danneggiato. Conservare l’imballo per usi futuri. 2.1 Verifiche Iniziali E’ opportuno verificare, prima di connettere i carichi all’UPS, che la massa ed il neutro di questi non siano cortocircuitate.

  • Page 14: Pannello Posteriore

    2.2 Pannello Posteriore...

  • Page 15: Setup Dell'ups

    USB Port  RS232 Port Tramite il software di gestione (scaricabile all’indirizzo www.atlantis-land.com) è possible controllare lo stato di funzionamento dell’UPS e permettere lo spegnimento controllato del PC collegato tramite RS232/USB. La scheda SNMP opzionale permette inoltre di gestire l’UPS tramite LAN (anche da postazioni remote) e permette lo spegnimento di diversi PC in LAN (con il rispettivo client installato).
  • Page 16 E’ opportuno per utilizzare al meglio l’UPS e garantire uno spegnimento controllato del PC collegato installare il software di gestione.  Scaricare il software da www.atlantis-land.com alla pagina di prodotto ed installarlo.  Seguire le istruzioni a schermo per completare l’installazione.

  • Page 17: Utilizzo Dell'ups

    3.0 UTILIZZO DELL’UPS Nelle sezioni seguenti verrà illustrato come configurare e utilizzare propriamente il dispositivo. 3.1 Bottoni Frontali di Selezione Bottone Funzione  Accensione dell’UPS: Premere per circa 2 secondi il bottone ON/Mute per accendere il dispositivo. Tutti i LED ON/MUTE si accenderanno per qualche secondo.

  • Page 18: Panello Lcd

    3.2 Panello LCD Funzione Colore LED1 Livello Batteria < 25% Livello carico >76% Verde LED2 Livello Batteria 26~50% Livello carico 51~75% Verde LED3 Livello Batteria 51~75% Livello carico 26~50% Verde LED4 Livello Batteria >76% Livello carico <25% Verde LED5 Modalità AC Verde LED6 Modalità...
  • Page 19 WARNING & FAULT Condizione Corto Circuito LED9 Acceso e LED10 lampeggiante Guasto per Overload LED10 Acceso Guasto Batteria LED8 Acceso Voltaggio basso nel LED1 e LED8 Accesi Caricatore Voltaggio elevato nel LED4 e LED8 Accesi Caricatore Problema nel Caricatore LED1-LED4 e LED8 Accesi Guasto Inverter LED1, LED5 e LED9 Accesi Guasto al PFC...

  • Page 20: Appendice A: Risoluzione Dei Problemi E Supporto

    APPENDICE A: Risoluzione dei problemi e Supporto Questo capitolo illustra come identificare e risolvere eventuali problemi riscontrati con l’utilizzo del dispositivo. A.1.1 Problematiche dell’UPS I LEDs ed i segnali acustici sono un utile strumento per individuare eventuali problemi, osservandone lo stato e/o ascoltandone il tipo di beep è possibile individuare velocemente un eventuale malfunzionamento.

  • Page 21: Problematiche Del Software Viewpower

    Si raccomanda di sostituire le batterie una volta all’anno. Dove posso trovare 1. In un qualunque negozio specializzato. le batterie per la 2. Chiederle direttamente all’assistenza tecnica di Atlantis: sostituzione?  1 x 12VDC- 7A/h nell’A03-OP701  2 x 12VDC- 7A/h nell’A03-OP1001...

  • Page 22: Varie

    A.1.6 Supporto Offerto Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile contattare il servizio di assistenza tecnica Atlantis tramite l’apertura di un ticket on- line sul portale http://www.atlantis-land.com/ita/supporto.php. Nel caso non fosse possibile l’accesso al portale di supporto, è altresì possibile richiedere assistenza telefonica al numero 02/ 78.62.64.37 (consultare il sito per...
  • Page 23 Atlantis via E.Mattei 10 Pogliano Milanese (MI) Fax: +39.02.78.62.64.39 Website: http://www.atlantis-land.com Email: info@atlantis-land.com...

  • Page 24: Appendice B: Cambio Delle Batterie

    APPENDICE B: Cambio delle Batterie Prima di iniziare è opportune considerare questa come un’operazione delicata che va fatta da personale specializzato. Seguire tutte le precauzione seguenti: Nell’UPS è installata una batteria di accumulatori che è fonte di energia, per cui all’interno del gruppo vi sono delle tensioni pericolose presenti anche a gruppo spento e/o scollegato dalle rete elettrica.
  • Page 25 Copyright The Atlantis logo is a registered trademark of Atlantis. All other names mentioned mat be trademarks or registered trademarks of their respective owners. Subject to change without notice. No liability for technical errors and/or omissions. CE Mark Warning In a domestic environment, this product may cause radio interference, in which case the user may be required to take adequate measures.
  • Page 26 Preparation Condensation may occur if the UPS system is moved directly from cold to warm environment. The UPS system must be absolutely dry before being installed. Please allow at least four (5) hours for the UPS system to acclimate the environment. Do not install the UPS system near water or in moist environments.
  • Page 27 Hereby, Hellatron SpA, declares that this device is in compliance with the essential requirements and other relevant provisions of Directive 2004/108/CE,2006/95/CE, 93/68/EEC and:  LVD: EN 620040-1-1:2003, IEC60950-1:2001  EMC: 62040-2:2006 61000-4-2:2009, 61000-4- 3:2006+A1:2008+A2:2010, IEC 61000-4-4:2004+A1:2010, IEC 61000-4- 5:2006, IEC 61000-2-2:2002 You can found complete declaration on website www.atlantis-land.com...
  • Page 28 PS.: The above mentioned information are reported herewith in compliance with Directive 2002/96/CE, which requires a separate collection system and specific treatment and disposal procedures for the waste of electric and electronic equipments (WEEE). For further and more detailed information, we invite you to visit our website at www.atlantis-land.com...

  • Page 29: Manual

    MANUAL Congratulations on your purchase of Atlantis OnLine Double Conversion Tower UPS. This manual discusses how to install and use this device. 1.0 UPS This manual contains important safety instructions. Please follow all instructions carefully during installation. Read this manual thoroughly before attempting to unpack, install or operate.

  • Page 30: Installation And Setup

    To eliminate any overheating of the UPS, keep all ventilation openings free from  obstruction and do not place any foreign objects on top of the UPS. Keep the UPS 15 cm away from the wall. 2.0 INSTALLATION and SETUP Before installation, please inspect the unit.
  • Page 31 Never connect neutral line of input to neutral line of output. Otherwise, it will cause the damage of the UPS.

  • Page 32: Rear Panel Explanation

    2.2 Rear Panel Explanation Number Explanations AC input. Input circuit breaker. USB communication port. RS232 communication port. Output receptacles: connect to mission-critical loads...

  • Page 33: Setup The Ups

    Step 5: Install software For optimal computer system protection, install UPS monitoring software to fully configure UPS shutdown. Please follow steps below to download and install monitoring software:  Download and install software from www.atlantis-land.com.
  • Page 34  See software document for installation instruction.  When your computer restarts, the monitoring software will appear as an orange plug icon ( ) located in the system tray, near the clock.

  • Page 35: Ups Management

    3.0 UPS MANAGEMENT 3.1 Button Operation Button Function  Turn on the UPS: To turn on the UPS unit, press the ON/MUTE ON/Mute button. All LEDs will light on for few seconds. Button Then, only LED1, LED2, LED3 and LED4 will flash few seconds.

  • Page 36: Lcd Panel

    3.2 LCD Panel Function Color LED1 Battery Level < 25% load level >76% Green LED2 Battery level 26~50% load level 51~75% Green LED3 Battery level 51~75% load level 26~50% Green LED4 Battery level >76% load level <25% Green LED5 Line mode indicator Green LED6 Bypass mode indicator...
  • Page 37 WARNING & FAULT Condition Short circuit LED9 on and LED10 flashing Overload fault LED10 on Bad battery LED8 on Charger under voltage LED1 on and LED8 on Charger over voltage LED4 on and LED8 on Charger failure LED1-LED4 all on and LED8 on Inverter fault LED1, LED5 and LED9 on PFC fault...

  • Page 38: Appendix A: Trouble Shooting & Support

    APPENDIX A: TROUBLE SHOOTING & SUPPORT If the UPS is not functioning properly, you can refer first to this chapter for simple troubleshooting before contacting your reseller. This could save you time and effort but if the problem persist, then consult your service provider. A.1.1 UPS The LED and the acoustic signals are a profit tool to individualize immediately possible problems...

  • Page 39: Viewpower

    1 x 12VDC- 7A/h (A03-OP701) does UPS use?  1 x 12VDC- 7A/h (A03-OP1001) How often do I have Atlantis recommends to replace the batteries after 12-18 to change battery? months. Where can I find 1. please contact Your reseller.

  • Page 40: Support

    A.1.5 Support For technical questions and support, please contact our help-desk by ticket on http://www.atlantis-land.com/ita/supporto.php. For generic informations, please send an e-mail to info@atlantis-land.com. For presales informations, please send an e-mail to prevendite@atlantis-land.com. Atlantis Via E. Mattei 10 20010 Pogliano Milanese (MI) Italy Fax: +39.02.78.62.64.39...

  • Page 41: Appendix B: Battery Replacement

    APPENDIX B: Battery Replacement This UPS is equipped with internal batteries and user can replace the batteries without shutting down the UPS or connected loads.(hot-swappable battery design) Replacement is a safe procedure, isolated from electrical hazards. Consider all warnings, cautions, and notes before replacing batteries.
  • Page 42 Technical Features Model A03-OP701 A03-OP1001 Power Rating(VA) 1000 Power Rating(W) INPUT Voltage: 160-280V (±5%) Frequency: 50Hz±5% OUTPUT Voltage: 220V/230V/240V Voltage ±1% Regulation Frequency: 50Hz (±1%) Waveform Pure SineWave Crest Ratio I Harmonic <3% THD (liner Load) Distortion <6% THD (Non liner Load) TRANSFER AC->Battery Zero...
  • Page 43 CONNECTIONS Output 3 xIEC 320 (Battery Power Supplied) RS232 and USB Backup Time 10 to 30 mins for typical PC Load MECHANICAL Dimensions 282 x 145 x 220 mm 282 x 145 x 220 mm (WxHxD): Weight(with 7,6 Kg 9,8 Kg Battery): ENVIRONMENTS Temperature 0°-40°...
  • Page 45 Atlantis via E.Mattei 10 Pogliano Milanese (MI) 20010 Italy info@atlantis-land.com...

This manual is also suitable for:

A03-op701A03-op1001
