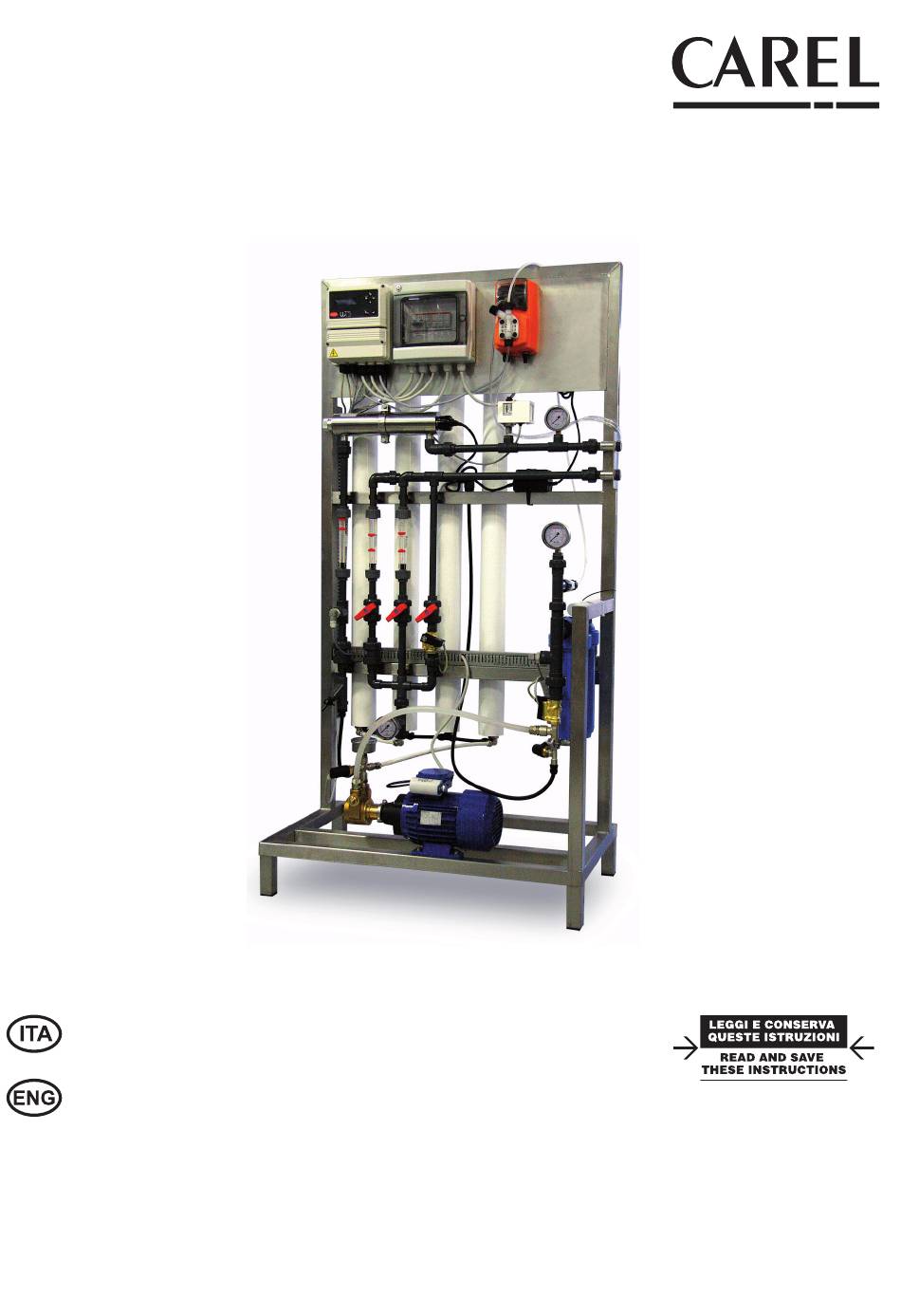

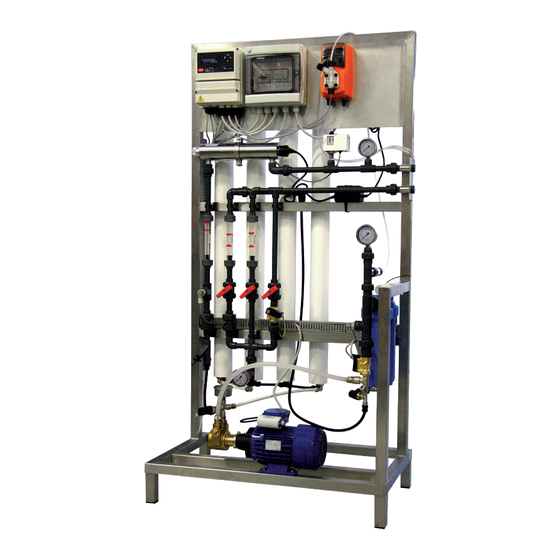

  • Page 1 Impianto osmosi inversa Reverse osmosis system WTS large Manuale d’uso User manual...
  • Page 3 Omologazioni: la qualità e la sicurezza dei prodotti CAREL sono garantite dal avvertenze: sistema di progettazione e produzione certificato ISO 9001.
  • Page 4 "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 5: Table Of Contents

    5. RISOLUZIONE DEI PROBLEMI 6. MANUTENZIONE Manutenzione ordinaria ..................21 Manutenzione straordinaria ................21 Smantellamento .....................22 Istruzioni per le situazioni di emergenza ..........22 7. SCHEDA DI REGISTRAZIONE MANUTENZIONE PERIODICA 8. PARTI DI RICAMBIO 9. CIRCUITO IDRAULICO "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...
  • Page 6 "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 7: Caratteristiche Generali E Modelli

    WTS con un segnale dato dal sensore di livello. • semplicità di utilizzo. "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 8: Nomenclatura Parti

    Membrane osmotiche Serbatoio prodotto chimico Antiscalant Elettropompa Valvola di ritegno per iniezione antiscalant elettrovalvola di alimentazione del sistema uscita acqua di scarico uscita acqua osmotizzata (permeato) pompa dosatrice antiscalant Tab. 1.b "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...
  • Page 9 Membrane osmotiche Serbatoio prodotto chimico Antiscalant Elettropompa Valvola di ritegno per iniezione antiscalant elettrovalvola di alimentazione del sistema uscita acqua di scarico uscita acqua osmotizzata (permeato) pompa dosatrice antiscalant Tab. 1.c "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 10: Dimensioni Di Ingombro E Peso

    Durezza dell’acqua TH < 500 ppm CaCO eq (< 50 °F) (< 28°dH) SiO2 < 15 ppm TOC (Total Organic Carbon) < 3 mg/l COD (Chemical Oxygen Demand) < 10 mg/l Tab. 1.g "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 11: Caratteristiche Tecniche

    Macchine 2006/42/CE; • direttiva Basso Voltaggio 2014/35/EU; • direttiva EMC Compatibilità Elettromagnetica 2014/30/EU; • EN12100-1, EN12100-2 Sicurezza del macchinario. Il sistema rientra nella direttiva PED 2014/68/EU. Grado di protezione IP40. "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 12: Installazione

    ELETTRICA, D'INSTALLAZIONE NON A REGOLA D'ARTE O DALLA MANCANZA DI MESSA A TERRA. Attenzione : WTS Large non è adatto per il funzionamento continuo se sprovvisto del serbatoio di accumulo a valle. Si suggerisce di dotare sempre il sistema WTS o di un vaso di accumulo o di un vaso di 2.1 Collegamenti idraulici...

  • Page 13: Collegamento Tra Ro E Umidificatore, Con Vaso Espansione

    ROL100...320 ROL460...1200 Fig. 2.j Prevedere un manometro (non fornito, attacco 1/8" GAS) sulla parte superiore del vaso per la lettura della pressione dell'acqua contenuta al Fig. 2.f Fig. 2.g suo interno. "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 14: Collegamenti Elettrici

    Rimuovere con attenzione gli O-ring (E) da entrambe le estremità del quarzo (F). Segnale di alto livello Segnale di basso livello 19 20 21 37 38 Contatto allarme Contatto ON/OFF Fig. 2.n "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 15: Montaggio Cartucce Di Filtraggio

    Nelle unità ROL100...320 BV01 PI01 SV01 CBEC 10” CPP 10” ROKC00FLT1 ROKC00FLT3 Fig. 2.p 2.5.2 Nelle unità ROL460...1200 PI01 SV01 CPP 20” 5 micron CBEC 20” 10 micron ROKL00FLT4 ROKL00FLT5 Fig. 2.q "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 16: Montaggio Membrane

    L'ingresso al gruppo osmosi avviene dalla membrana di sinistra, dal basso gasket gasket highlighted highlighted ingresso sezione ingresso sezione osmosi inversa osmosi inversa Upper heads of vessel Upper heads of vessel Fig. 2.r Fig. 2.s "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 17: Messa In Servizio

    A display si visualizza la mappa dei tasti e le relative utenze abilitate: UP TEST ALLARME: Freccia per attivare/disattivare lo scambio del relè di allarme; • Premere per tornare al menu principale. "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 18: Riempimento Tanica Antiscalant - Regolazione Pompa Dosatrice

    WTS da 460 fi no a 1200 l/h. Altrimenti regolare ulteriormente la manopola aumentando la portata a valori superiori al 20%. "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 19: Avviamento

    1...3 bar. antiscalant. È possibile utilizzare quest'acqua anche per un lavaggio del serbatoio a valle. Proseguire poi per almeno 10 minuti. "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 20: Risoluzione Dei Problemi

    Sul display della pompa è acceso il led rosso fisso Allarme di livello. Aggiungere liquido antiscalant. Tab. 5.a Attenzione: Attenzione: Qualora non si riesca a risolvere il problema, contattare l'assustenza CAREL. "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 21: Manutenzione

    La lampada UV ha una effi cienza ed una durata nel tempo limitata. Come intervallo di tempo per la sua sostituzione si suggerisce di considerare il primo ad intercorrere tra i seguenti periodi: • 9000 ore di funzionamento • un anno solare "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 22: Smantellamento

    6.4 Istruzioni per le situazioni di emergenza In caso di incendio usare estintori a polvere conformi alle normative vigenti. Non usare mai estintori a liquido. Fare attenzione ai gas di combustione (plastica, impianto elettrico, vetroresina, ecc.). "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 23: Scheda Di Registrazione Manutenzione Periodica

    PRESSIONE ACQUA ACQUEDOTTO DUREZZA ACQUA INGRESSO ppm CaCO PRESSIONE POMPA OSMOSI PORTATA ACQUA OSMOTIZZATA PORTATA ACQUA SCARICO CAMPIONI PRELEVATI PER ANALISI NOTE INGRESSO IMPIANTO  ACQUA OSMOTIZZATA  FIRMA DEL RESPONSABILE DELL’IMPIANTO ----------------------------------------------------------------- "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 24: Parti Di Ricambio

    Fusibile F2 – protezione strumento 5x20 – 2A T fusibili ROKL00IV12 Elettrovalvola NC ingresso acqua con bobina 230 V – 1/2” Fusibile F3 – protezione allarme 5x20 – 2A T Tab. 8.b "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...
  • Page 25 Fusibile F1 – protezione generale 5x20 – 6,3A T sivo di tutti i Fusibile F2 – protezione strumento 5x20 – 2A T fusibili Fusibile F3 – protezione allarme 5x20 – 2A T Tab. 8.d "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 26: Circuito Idraulico

    Elettrovalvola a membrana Elettropompa rotativa a palette Sonda conducibilità Flussimetro visivo valvola di non ritorno RO E.P. Quadro di comando impianto osmosi Livello a galleggiante Valvola manuale di regolazione Pompa dosatrice Fig. 9.a "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...
  • Page 27 Elettrovalvola a membrana Elettropompa rotativa a palette Sonda conducibilità Flussimetro visivo valvola di non ritorno RO E.P. Quadro di comando impianto osmosi Livello a galleggiante Valvola manuale di regolazione Pompa dosatrice Fig. 9.b "osmosi inversa WTS large" +0300016IE rel. 1.3 - 13.05.2021...
  • Page 29 The technical specifications shown in the manual may be changed without prior warning. The liability of CAREL Industries in relation to its products is specified in the CAREL Industries general contract conditions, available on the website www.carel.com and/or by specific agreements with customers;...
  • Page 30 "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...
  • Page 31 Starting the system the first time ..............18 5. TROUBLESHOOTING 6. MAINTENANCE Routine maintenance ..................20 Special maintenance and repairs ..............20 Dismantling .......................21 Instructions for emergency situations ............21 7. PERIODICAL MAINTENANCE CHART 8. SPARE PARTS 9. WATER CIRCUIT "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...
  • Page 32 "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 33: General Features And Models

    • relatively low running costs compared to ion-exchange resin systems, above all with high salinity of the water being treated; • simple operation. "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 34: Nomenclature Of Parts

    UV germicidal lamp Osmosis membranes Antiscalant chemical tank Electric pump Check valve for antiscalant injection System feedwater solenoid valve Drain water outlet R.O. water (permeate) outlet Antiscalant metering pump Tab. 0.a "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...
  • Page 35 UV germicidal lamp Reverse osmosis membrane Descaler tank Electric pump Check valve for descaler injection System fill solenoid valve Drain water outlet Desalinated water outlet (permeate) Descaler metering pump Tab. 1.b "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 36: Dimensions And Weight

    Water hardness TH < 500 ppm CaCO eq (< 50 °F) (< 28°dH) < 15 ppm TOC (Total Organic Carbon) < 3 mg/l COD (Chemical Oxygen Demand) < 10 mg/l Tab. 1.f "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 37: Technical Specifications

    Machinery directive 2006/42/EC; • Low voltage directive 2014/35/EU; • Electromagnetic compatibility directive (EMC) 2014/30/EU; • EN12100-1, EN12100-2 Safety of machinery. The system comes within the scope of PED directive 2014/68/EU. Ingress protection IP40. "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 38: Installation

    DUE TO FAILURE TO COMPLY WITH THE MECHANICAL, WATER CIRCUIT AND ELECTRICAL SYSTEM STANDARDS IN FORCE, INSTALLATION NOT Important : WTS Large is not suitable for continuous operation PERFORMED CORRECTLY OR ABSENCE OF AN EARTH CONNECTION. without a storage tank downstream. It is suggested to always equip the WTS system with either a storage tank or an expansion vessel.
  • Page 39 ¾” G F connector ROL100...320 ROL460...1200 Fig. 2.j Use a pressure gauge (not supplied, connection 1/8" GAS) at the top of the vessel to read the water pressure inside. Fig. 2.f Fig. 2.g "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 40: Electrical Connections

    Carefully remove the O-rings (E) from both ends of the quartz tube (F). Segnale di alto livello Segnale di basso livello 19 20 21 37 38 Contatto allarme Contatto ON/OFF Fig. 2.n "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 41: Filter Cartridge Assembly

    ROL100 to 320 units BV01 PI01 SV01 CBEC 10” CPP 10” ROKC00FLT1 ROKC00FLT3 Fig. 2.p 2.5.2 ROL460 to 1200 units PI01 SV01 CPP 20” 5 micron CBEC 20” 10 micron ROKL00FLT4 ROKL00FLT5 Fig. 2.q "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 42: Membrane Assembly

    The R.O. assembly inlet is from the left-hand side membrane, from the bottom gasket gasket highlighted highlighted ingresso sezione ingresso sezione osmosi inversa osmosi inversa Upper heads of vessel Upper heads of vessel Fig. 2.s Fig. 2.r "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 43: Commissioning

    The display shows the map of the buttons and the components that are activated: UP TEST ALARM: arrow to activate/deactivate switching of the alarm relay; • Press to return to the main menu. "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 44: Filling The Descaler Container - Adjusting The Metering Pump

    18). digit use the arrows & to enter the value. Using Carel P/N ROKL00AS**, a dilute 1:40 in water, i.e. 0.5 kg of descaler with 20 litres of demineralised water. Important Important : setting "00 hrs" disables periodical fl ushing.

  • Page 45: Start-Up

    Part of the water produced in this stage can be used to fi ll and dilute the descaler tank. This water can also be used to wash the tank downstream. Continue for at least 10 minutes. "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 46: Troubleshooting

    Replace the metering pump The red LED on the pump is on steady Level alarm. Add descaler liquid. Tab. 5.a Important: Important: If the problem persists please contact CAREL for assistance. "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 47: Maintenance

    The UV lamp has a limited operating life. The following intervals are reverse osmosis system. recommended for replacement (whichever comes fi rst): • 9000 operating hours • one year "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 48: Dismantling

    6.4 Instructions for emergency situations In the event of fires, use powder extinguishers compliant with the standards in force. Never use liquid fire extinguishers. Beware of the gases produced (plastic, electrical system, fibreglass, etc.). "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 49: Periodical Maintenance Chart

    FEED WATER HARDNESS ppm CaCO REVERSE OSMOSIS PUMP PRESSURE BARS DESALINATED WATER FLOW-RATE DRAIN WATER FLOW-RATE SAMPLES TAKEN FOR ANALYSIS REMARKS SYSTEM FEED WATER  DESALINATED WATER OUTLET  SYSTEM SUPERVISOR’S SIGNATURE ----------------------------------------------------------------- "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 50: Spare Parts

    Fuse F3 – alarm protection 5x20 – 2A T ROKL00OR25 O-ring kit for 2.5” reverse osmosis membrane Tab. 8.b ROKL00IV12 NC water inlet solenoid valve with 230 V coil – 1/2” "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...
  • Page 51 NC water inlet solenoid valve with 230 V coil – 3/4” Fuse F2 – instrument protection 5x20 – 2A T all the fuses Fuse F3 – alarm protection 5x20 – 2A T Tab. 8.d "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...

  • Page 52: Water Circuit

    Adjustable pressure switch Diaphragm solenoid valve Electric rotary vane pump Conductivity probe Flow indicator Check valve RO E.P. RO system control panel Float level switch Manual control valve Metering pump Fig. 9.a "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...
  • Page 53 Adjustable pressure switch Diaphragm solenoid valve Electric rotary vane pump Conductivity probe Flow indicator Check valve RO E.P. RO system control panel Float level switch Manual control valve Metering pump Fig. 9.b "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...
  • Page 54 "WTS large reverse osmosis" +0300016IE rel. 1.3 - 13.05.2021...
  • Page 56 Agenzia / Agency: CAREL INDUSTRIES - Headquarters Via dell’Industria, 11 - 35020 Brugine - Padova (Italy) Tel. (+39) 049.9716611 - Fax (+39) 049.9716600 e-mail: carel@carel.com - www.carel.com...
