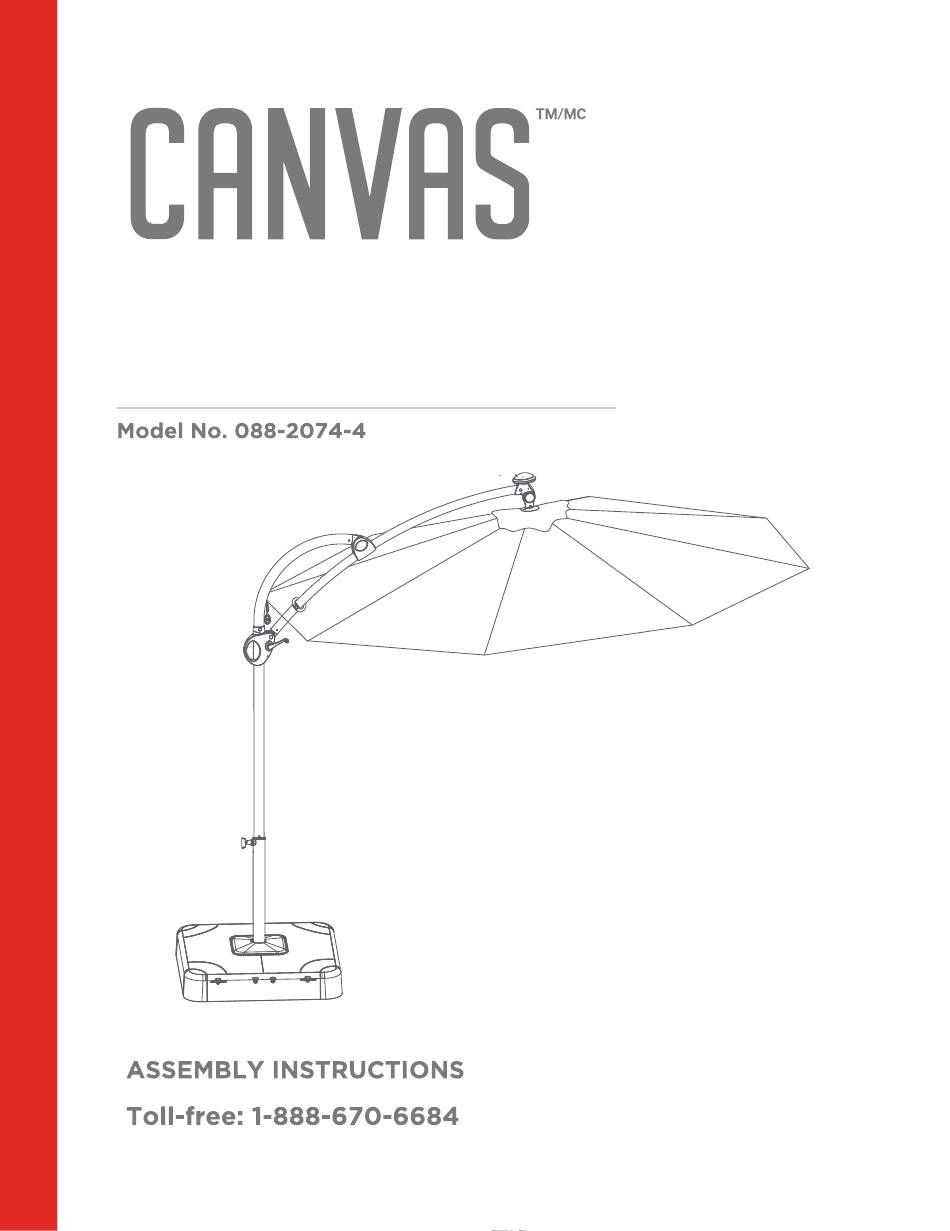

- Page 1 OFFSET UMBRELLA WITH LED LIGHTS IMPORTANT: Please read this manual carefully before beginning assembly of this product. Keep this manual for future reference.
- Page 2 Warning! To reduce the risk of serious injury, read the following safety instructions before assembling and using the umbrella. • This product is intended for domestic, outdoor use only. • The product should be placed on flat, horizontal ground. • Any assembly or maintenance of the product must be carried out by adults only. •...
- Page 3 Lower bracket - Umbrella shade - • Do not place the product underneath electrical lines. Upper bracket - Solar receiver - • Keep children away during assembly. • This product contains small parts which can be swallowed by children. • Keep fingers away from places where they can be pinched or trapped. Base tube - Crank - Corner connector -...
- Page 4 BEFORE YOU START ASSEMBLY, FIRST LOCATE Requires Requires Insert the corner connectors (D) into the four ends of the assembled brackets. Attach the upper bracket (B) onto the lower bracket (A). Requires Attach the base tube (C) to the upper bracket (B) and lower bracket (A), using M8x20 bolt (P) and flat washer (Q).
- Page 5 Requires Requires Slide the side panels (F) downward between the corner connectors (D). Place the sand bags (H) in the umbrella base. Requires (1) Connect the two pieces of the support tube rims (G). Requires (2) Slide the support tube rims (G) down the base tube (C) and connect (1) Pull to open the hook and loop pouch on the sand bag (H) and fill with sand.
- Page 6 Requires Requires Attach the locking knob (K) to the base tube (C) using the M5x8 bolts (R) and hex Ensure the locking mechanism on the lock panel (E) is in the OPEN wrench S3 (W). Make sure the locking knob (K) is placed as shown in figure 1 position by using the wrench (V) as shown in figure 1.
- Page 7 Requires Requires Attach the solar receiver (N) to the umbrella shade (M) by turning the solar receiver (N) Connect pole (L) and umbrella shade (M) together, use M6x15 Bolt (S). counter-clockwise until fully tightened. Tighten using hex wrench S4 (X). Insert the plug into the plug hole of the solar receiver (N).
- Page 8 Requires (1) Loosen the knob on the handle by turning it counter clockwise. Insert the pole (L) into the base tube (C) as shown in below left figure. (2) Slide umbrella handle upward until the pole is fully extended and stops. Rotate the locking knob (K) 180 degrees clockwise as shown in below (3) Securely tighten the knob on the handle clockwise to lock into position.
- Page 9 Requires (1) Rotate the locking knob (K) 180 degrees clockwise as shown in figure 1. Loosen the knob on the handle holder counter-clockwise, then pull the (2) Hold the umbrella handle with one hand and hold the short bent tube with the other hand holder down to adjust the angle of the umbrella.
- Page 10 Tie the umbrella to the umbrella pole with the strap when not in use as shown below. Requires Loosen the strap, then turn the crank (O) counter-clockwise to close umbrella. When the umbrella is closed, fully loosen the knob on the umbrella shade (M) by turning it counter-clockwise.
- Page 11 Attaching the crank Requires When the LED light (T) does not work or a LED light cover (U) breaks, Attach the crank (O) to the handle as shown in figure 1. replace the LED light (T) or LED light cover (U) with the replacement Attach the crank (O) by aligning the tab with the hole on the crank (O) until it snaps LED light (T) or replacement LED light cover (U).
- Page 13 PARASOL DÉPORTÉ AVEC LUMIÈRES À DEL ET SOCLE IMPORTANT : Veuillez lire attentivement ce guide avant de procéder à l'assemblage de ce produit et le conserver au ns de consultation ultérieure.
- Page 14 Avertissement! Pour réduire tout risque de blessures graves, veuillez lire les consignes de sécurité suivantes avant l’assemblage et l’utilisation du parasol. • Ce produit est conçu pour une utilisation résidentielle à l’extérieur uniquement. • Le produit doit être placé sur un sol plat et horizontal. •...
- Page 15 Support inférieur - Toile du parasol - • Ne placez pas le produit sous des câbles électriques. • Gardez les enfants éloignés pendant l’assemblage. Support supérieur - Capteur d’énergie solaire - • Ce produit contient des petites pièces que les enfants pourraient avaler. •...
- Page 16 Requiert Requiert Insérez les raccords en coin (D) aux quatre extrémités des supports montés. Fixez le support supérieur (B) au support inférieur (A). Requiert Fixez le tube du socle (C) au support supérieur (B) et au support inférieur (A), à l’aide du boulon M8x20 (P) et de la rondelle plate (Q), serrez à...
- Page 17 Requiert Requiert Faites glisser les panneaux latéraux (F) vers le bas, entre les raccords Placez les sacs de sable (H) dans le socle du parasol. en coin (D). Requiert (1) Raccordez les deux parties des brides tubulaires de support (G). Requiert (2) Faites glisser les brides tubulaires de support (G) en bas du tube du (1) Tirez pour ouvrir la pochette à...
- Page 18 Requiert Requiert Fixez le bouton de verrouillage (K) au tube du socle (C) à l’aide des boulons M5x8 Assurez-vous que le mécanisme de verrouillage du panneau de (R) et de la clé hexagonale S3 (W). Assurez-vous que le bouton de verrouillage (K) verrouillage (E) est en position OUVERTE à...
- Page 19 Requiert Requiert Fixez le capteur d’énergie solaire (N) sur la toile du parasol (M) en tournant le capteur Raccordez le mât (L) et la toile du parasol (M) ensemble en utilisant les d’énergie solaire (N) dans le sens inverse des aiguilles d’une montre jusqu’à ce qu’il soit boulons M6x15 (S) et serrez à...
- Page 20 Requiert (1) Desserrez le bouton de la manette en le tournant dans le sens inverse des aiguilles Insérez le mât (L) dans le tube du socle (C) comme illustré dans la d’une montre. figure ci-dessous à gauche. Tournez le bouton de verrouillage (K) de (2) Glissez la manette du parasol vers le haut jusqu’à...
- Page 21 Appuyez sur le bouton pour allumer la lumière; appuyez à nouveau pour l'éteindre. Desserrez le bouton du support de manette dans le Requiert sens inverse des aiguilles d’une montre; tirez le support de manette (1) Tournez le bouton de verrouillage (K) de 180 degrés dans le sens des aiguilles d’une vers le bas pour régler l’angle du parasol.
- Page 23 Requiert Lorsque l’ampoule à DEL (T) ne fonctionne pas ou une protection d’am- Fixation de la manivelle poule à DEL (U) est cassée, remplacez l’ampoule à DEL (T) ou la protection d’ampoule à DEL (U) par l’ampoule à DEL de rechange (T) ou la protection Fixez la manivelle (O) à...
