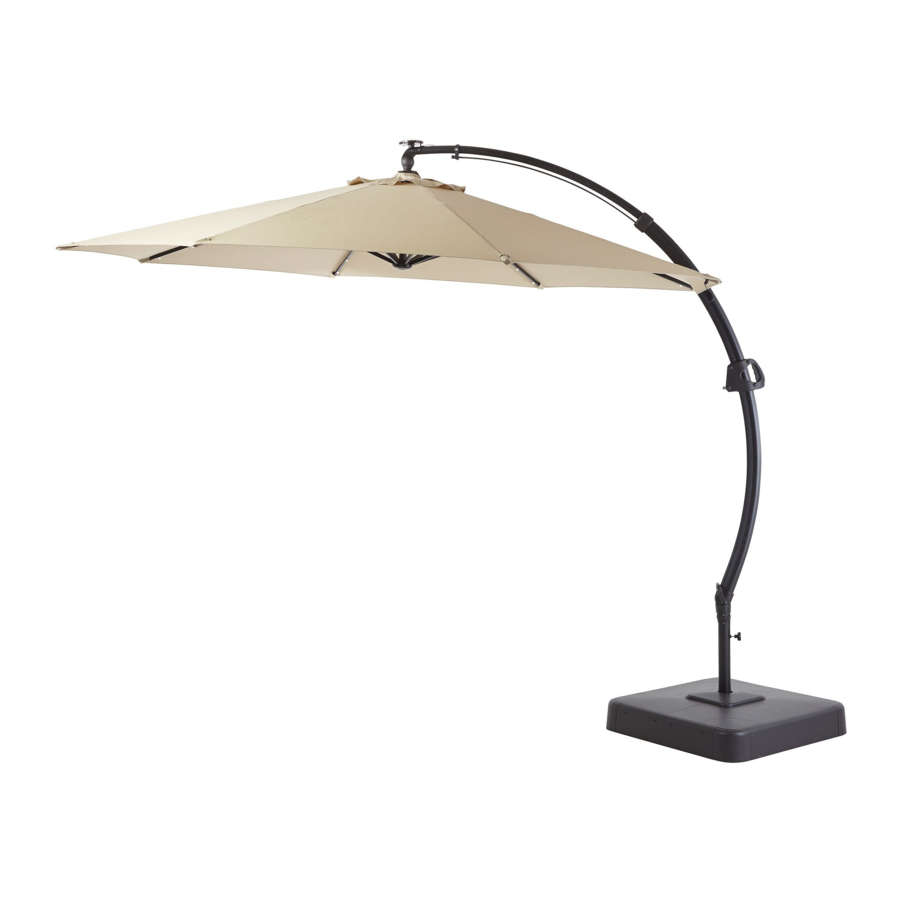

Canvas MIRAMAR 088-0798-4 Assembly Instructions Manual

Offset umbrella
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
MIRAMAR OFFSET
UMBRELLA
Model No. 088-0798-4
ASSEMBLY INSTRUCTIONS
Toll-free: 1-888-670-6684
IMPORTANT: Please read this manual carefully before beginning assembly of this product.
Keep this manual for future reference.

Advertisement

loading
Need help?

Need help?

Do you have a question about the MIRAMAR 088-0798-4 and is the answer not in the manual?

Questions and answers

Related Manuals for Canvas MIRAMAR 088-0798-4

Summary of Contents for Canvas MIRAMAR 088-0798-4

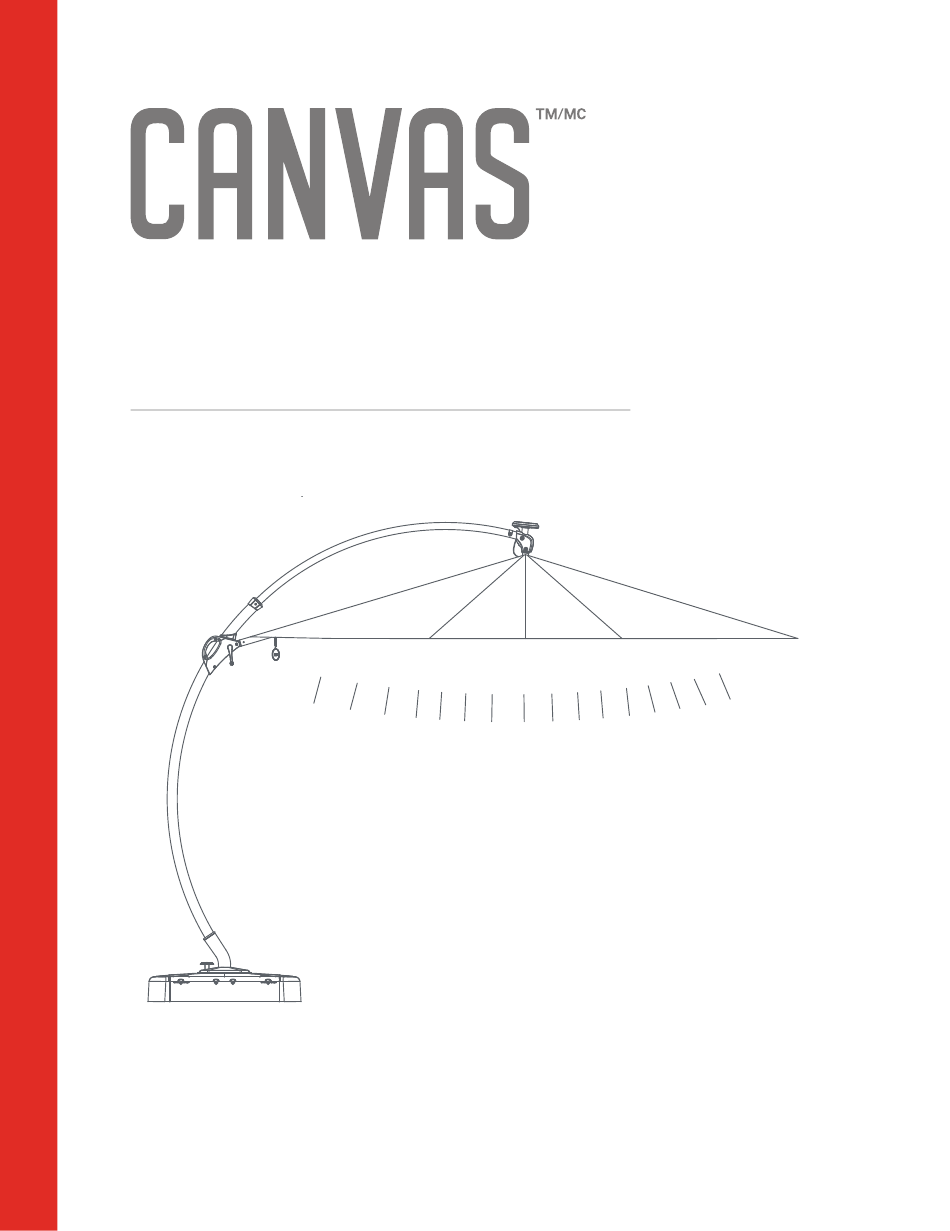

  • Page 1 MIRAMAR OFFSET UMBRELLA Model No. 088-0798-4 ASSEMBLY INSTRUCTIONS Toll-free: 1-888-670-6684 IMPORTANT: Please read this manual carefully before beginning assembly of this product. Keep this manual for future reference.
  • Page 2 Important Safety Instructions Parts List Assembly Preparation Assembly Operation Cleaning and Maintenance Warranty Warning! To reduce the risk of serious injury, read the following safety instructions before assembling and using the umbrella. Caution! Always keep children under close supervision while they are using or around this product.
  • Page 3 Model No. 088-0798-4 Lower bracket - 1 Sandbag - 2 M10 Washer - 8 Hex wrench S5 - 1 Upper bracket - 1 Lower base cover - 2 M6x10 mm Bolt - 2 Hex wrench S4 - 2 Base tube - 1 Corner connector - 4 Upper base cover - 1 M10x20 mm Bolt - 4...
  • Page 4 Model No. 088-0798-4 BEFORE YOU START ANY ASSEMBLY STEP, FIRST LOCATE WHERE YOU WILL PLACE YOUR NEW UMBRELLA. CAUTION! • Do not place the product underneath electrical lines. Step 1 • Keep children away during assembly. • This product contains small parts which can be swallowed by children. A, B Requires •...
  • Page 5 Model No. 088-0798-4 Step 2 Step 3 A, B, C, D, F, G, H, I, S, T, V Requires Requires 1. Attach the bottom part of the foot plate support arm (F) to the 360° Insert corner connector (J) into the four ends of assembled brackets. rotating unit (D), use M6x10mm bolt (I) and hex wrench S5 (T) to secure.
  • Page 6 Model No. 088-0798-4 Step 4 Step 5 J, K C, J, L, M Requires Requires Lock panel (K) downward between corner connector (J). 1. Slide side panel (L) downward between corner connector (J). 2. Assemble the two pieces of the support tube rim (M) together. 3.
  • Page 7 Model No. 088-0798-4 Step 6 Step 7 Requires Requires Place the sandbag (N) into the umbrella base as the picture shows. 1. Pull to open the hook and loop pouch on the sandbag (N) and fill with sand. 2. After filling the sand bags (N), close the pouch and ensure the hook and loop openings are sealed.
  • Page 8 Model No. 088-0798-4 Step 8 Step 9 Requires K, L, O, Y Requires K, O, Y 1. Ensure the locking mechanism on the lower base cover (O) is in the Lock the lower base cover (O) and the lock panel (K) by turning the locking OPEN position by using the wrench (Y).
  • Page 9 Model No. 088-0798-4 Step 10 Step 11 E, F, I, P, T R, Z Requires Requires 1. Place the upper base cover (P) onto the foot plate support arm (F). 1. Attach the solar receiver (Z) to the umbrella shade (R) by turning the solar receiver 2.
  • Page 10 Model No. 088-0798-4 Step 12 Step 13 1. Shake the canopy to separate the umbrella ribs. Requires C, Q, R, U, W, X 2. Loosen the knob on the handle by turning it counter clockwise. 1. Insert the umbrella shade (R) into the base tube (C). 3.
  • Page 11 Model No. 088-0798-4 Step 14 Step 15 Requires 1. Slowly turn the crank (Q) clock-wise to open the umbrella, loosen the knob on the handle by turning it counter clockwise. 2. Slide umbrella handle upward until the pole is fully extended and stops.
  • Page 12 Model No. 088-0798-4 Step 16 Step 17 1. Loosen the knob on the handle by turning it counter clockwise. Requires 2. Pull the hand holder down to adjust the angle of the umbrella. Step on the foot pedal (E) to allow 360° rotation of umbrella. Release the foot pedal 3.
  • Page 13 Model No. 088-0798-4 Step 18 Step 19 Tie the umbrella to the umbrella pole with the strap when not in use as shown below. Requires 1. Turn the crank (Q) counter-clockwise to close umbrella. 2. When the umbrella is closed, fully loosen the knob on the handle by turning it counter-clockwise.
  • Page 14 Model No. 088-0798-4 ATTACHING THE CRANK CAUTION! 1. Attach the crank (Q) to the handle as shown in Figure 1. • Check all screws and nuts periodically for tightness, tightening them 2. Attach the crank (Q) by aligning the tap with the hole on the crank again as required.
  • Page 15 Model No. 088-0798-4 This CANVAS product carries a one (1) year warranty against defects in workmanship and materials. Trileaf Distribution agrees to replace a defective product free of charge within the stated warranty period, when returned by the original purchaser with proof of purchase. This product is...

  • Page 16: Instructions D'assemblage

    Nº de modèle : 088-0798-4 PARASOL DÉPORTÉ AVEC LUMIÈRES À DEL ET SOCLE Nº de modèle : 088-0798-4 INSTRUCTIONS D’ASSEMBLAGE Numéro sans frais : 1 888 670-6684 IMPORTANT : Veuillez lire attentivement ce guide avant de procéder à l’assemblage...
  • Page 17 Consignes importantes en matière de sécurité Liste des pièces Préparation de l’assemblage Assemblage Utilisation Nettoyage et entretien Caractéristiques techniques Garantie Avertissement! Veuillez lire les consignes de sécurité suivantes avant d’assembler et d’utiliser ce parasol afin de réduire le risque de blessures graves. Avertissement! Surveillez toujours les enfants étroitement lorsqu’ils utilisent cet article ou qu’ils se trouvent à...
  • Page 18 Nº de modèle : 088-0798-4 Nº de modèle : 088-0798-4 Support inférieur - 1 Sac pour sable - 2 Rondelle M10 - 8 Clé hexagonale S5 - 1 Support supérieur - 1 Couvercle de socle inférieur - 2 Boulon M6 x 10 mm - 2 Clé...
  • Page 19 Nº de modèle : 088-0798-4 AVANT DE COMMENCER UNE ÉTAPE D’ASSEMBLAGE, DÉTERMINEZ D’ABORD L’EMPLACEMENT DE VOTRE NOUVEAU PARASOL. ATTENTION! • Ne placez pas l’article sous des lignes électriques. Étape 1 • Tenez les enfants à l'écart de l'article pendant son assemblage. •...
  • Page 20 Nº de modèle : 088-0798-4 Étape 2 Étape 3 A, B, C, D, F, G, H, I, S, T, V Pièces requises : Pièce requise : 1. Fixez la partie inférieure du bras de support de repose-pied (F) à Insérez les connecteurs de coin (J) dans les quatre extrémités des supports assemblés. l’unité...
  • Page 21 Nº de modèle : 088-0798-4 Étape 4 Étape 5 J, K C, J, L, M Pièces requises : Pièces requises : Verrouillez les panneaux (K) en les abaissant vers le bas entre 1. Faites glisser les panneaux latéraux (L) vers le bas entre les connecteurs de coin (J). les connecteurs de coin (J).
  • Page 22 Nº de modèle : 088-0798-4 Étape 6 Étape 7 Pièce requise : Pièce requise : Placez le sac de sable (N) dans le socle du parasol comme indiqué 1. Tirez pour ouvrir les crochets des pochettes sur sacs pour sable (N) et sur l’illustration.
  • Page 23 Nº de modèle : 088-0798-4 Étape 8 Étape 9 Pièces requises : K, L, O, Y Pièces requises : K, O, Y 1. Assurez-vous que le mécanisme de verrouillage sur le couvercle du socle Verrouillez le couvercle de socle inférieur (O) et le panneau de verrouillage (K) en inférieur (O) se trouve en position OUVERTE à...
  • Page 24 Nº de modèle : 088-0798-4 Étape 10 Étape 11 E, F, I, P, T R, Z Pièces requises : Pièces requises : 1. Placez le couvercle de socle supérieur (P) sur le bras de support 1. Fixez le récepteur solaire (Z) au parasol (R) en tournant le récepteur solaire (Z) de repose-pied (F).
  • Page 25 Nº de modèle : 088-0798-4 Étape 12 Étape 13 1. Secouez le parasol pour séparer les nervures du parasol. Pièces requises : C, Q, R, U, W, X 2. Desserrez la molette du manche en la tournant dans le sens antihoraire. 1.
  • Page 26 Nº de modèle : 088-0798-4 Étape 14 Étape 15 Pièce requise : Appuyez sur le bouton pour allumer les lumières, appuyez à nouveau pour 1. Tournez lentement la manivelle (Q) dans le sens horaire pour éteindre les lumières. ouvrir le parasol; desserrez la molette du manche en le tournant dans le sens antihoraire.
  • Page 27 Nº de modèle : 088-0798-4 Étape 16 Étape 17 1. Desserrez la molette du manche en la tournant dans le sens Pièce requise : antihoraire. Appuyez sur la pédale (E) pour permettre la rotation de 360° du parasol. Relâchez la 2.
  • Page 28 Nº de modèle : 088-0798-4 Étape 18 Étape 19 Attachez le parasol au poteau du parasol à l’aide de la sangle lorsque vous Pièce requise : ne l’utilisez pas, comme indiqué ci-dessous. 1. Tournez la manivelle (Q) dans le sens antihoraire pour fermer le parasol.
  • Page 29 Nº de modèle : 088-0798-4 POSE DE LA MANIVELLE ATTENTION! 1. Fixez la manivelle (Q) au manche comme indiqué à la figure 1. • Vérifiez tous les écrous et les vis périodiquement pour voir s’ils sont bien 2. Fixez la manivelle (Q) en alignant la languette avec le trou de serrés, et resserrez-les au besoin.
  • Page 30 Nº de modèle : 088-0798-4 Cet article CANVAS comprend une garantie de un (1) an contre les défauts de fabrication et de matériau(x). Distribution Trifeuil consent à remplacer l’article défectueux sans frais lorsqu’il est retourné, accompagné de la preuve d’achat, par l’acheteur original au cours de la période de garantie convenue.
