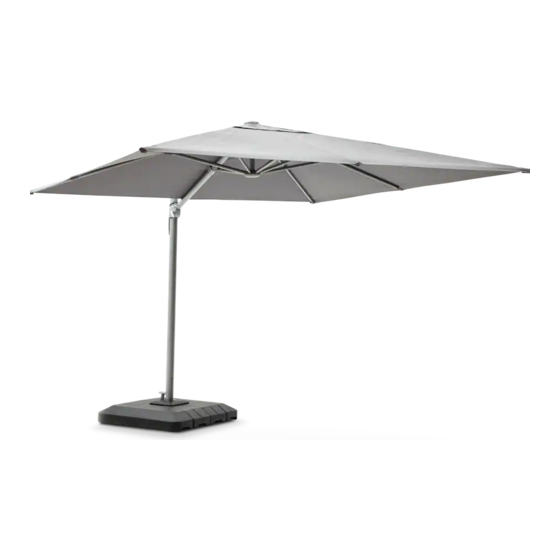

Canvas 088-2075-2 Assembly Instructions Manual

Offset umbrella with base
Hide thumbs Also See for 088-2075-2:

Advertisement

Available languages

Available languages

Quick Links

Download this manual

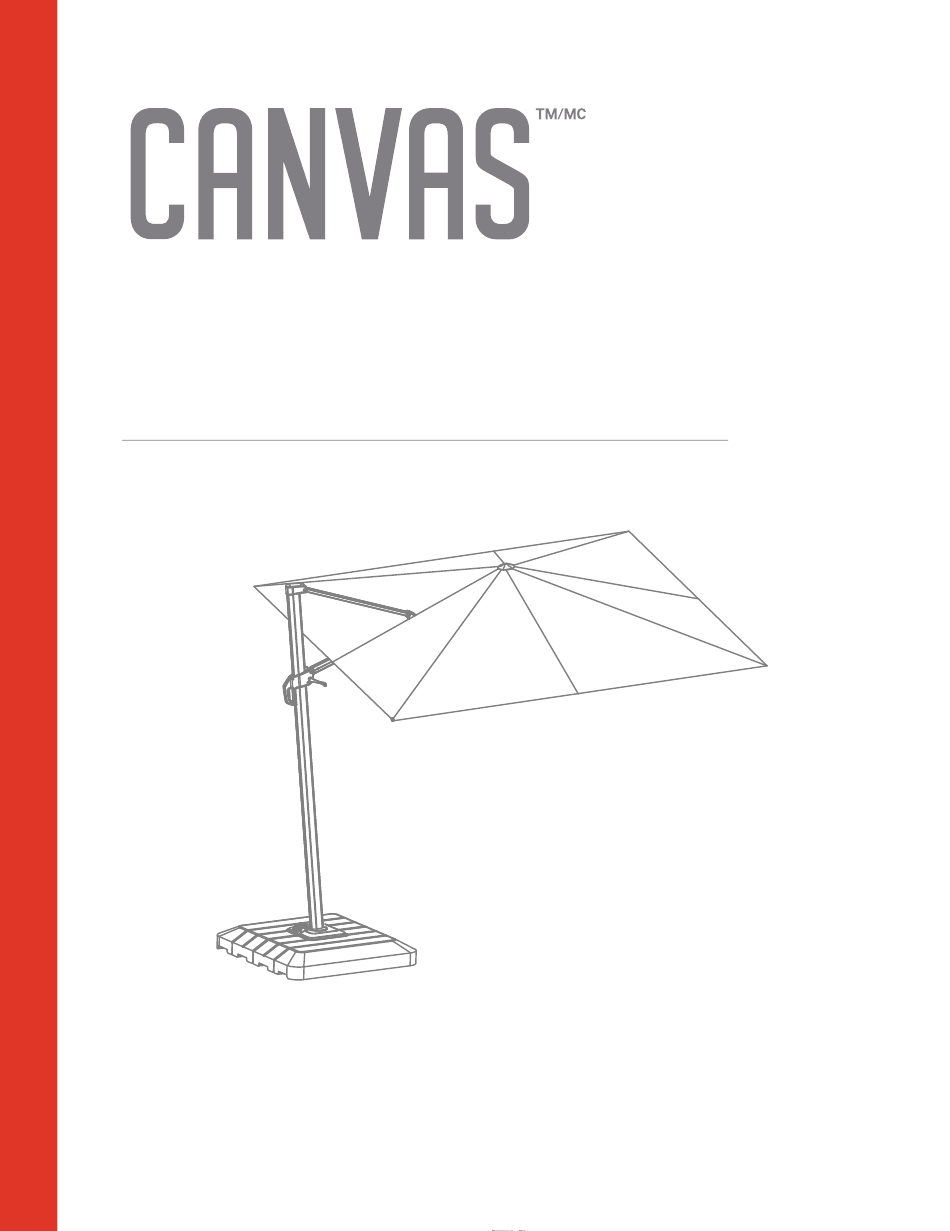

OFFSET UMBRELLA
WITH BASE
Model NO. 088-2075-2
ASSEMBLY INSTRUCTIONS
Toll-free number: 1-888-670-6684
IMPORTANT: Please read this manual carefully before beginning
assembly of this product.
Keep this manual for future reference.
