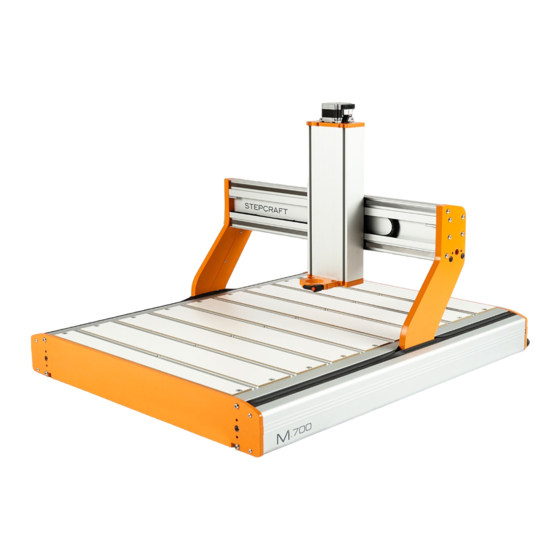

STEPCRAFT M Series Operating Manual

Vacuum table
Hide thumbs Also See for M Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
DE
EN
Betriebsanleitung.
Operating
Manual.
Vakuumtisch M-Serie
10/21
Vacuum Table M-Series

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the M Series and is the answer not in the manual?

Questions and answers

Related Manuals for STEPCRAFT M Series

Summary of Contents for STEPCRAFT M Series

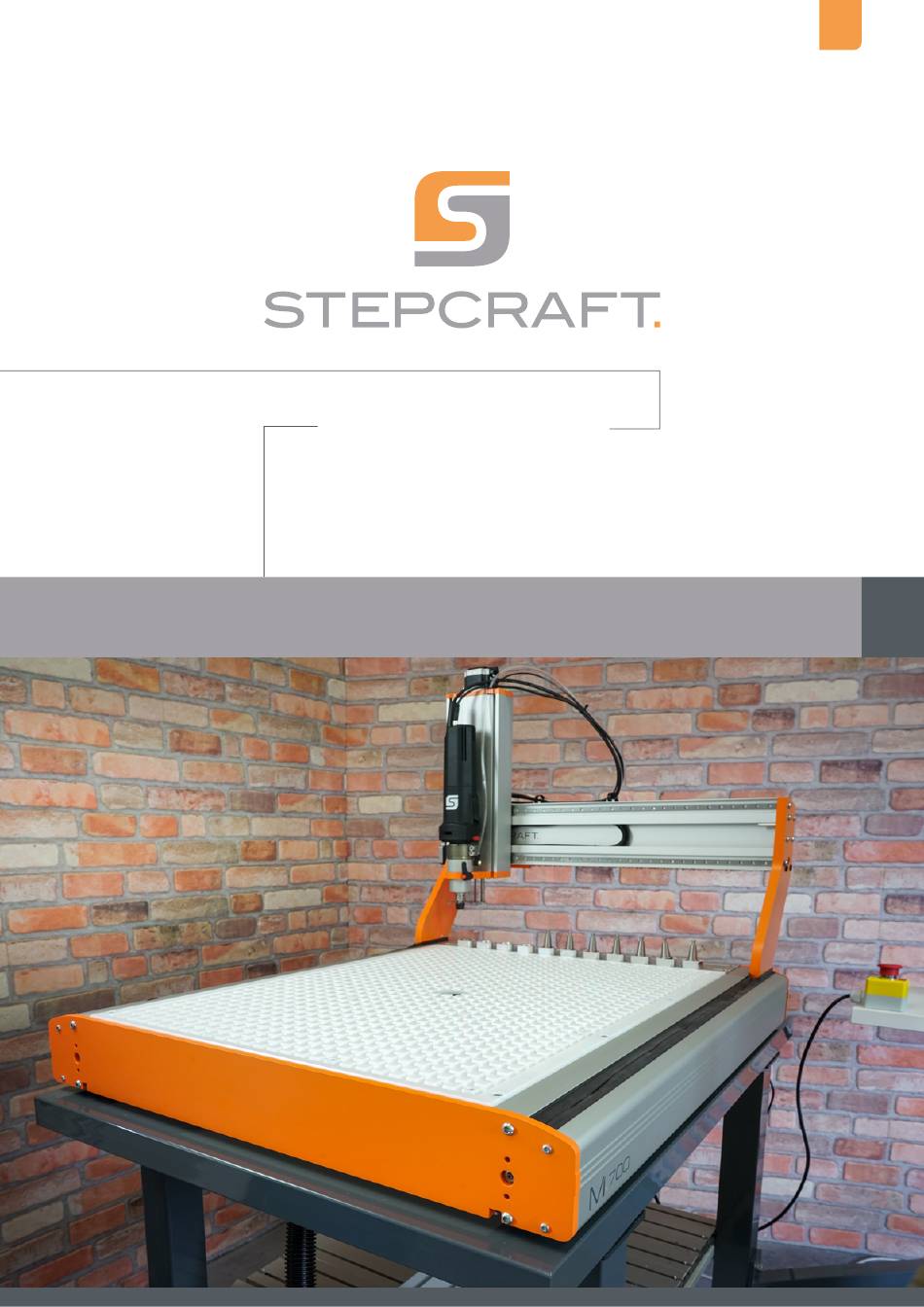

  • Page 1 Betriebsanleitung. Operating Manual. Vakuumtisch M-Serie 10/21 Vacuum Table M-Series...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Einleitung ..........2 1 Hinweise .

  • Page 3: Einleitung

    URHEBERRECHT Der Inhalt dieser Betriebsanleitung ist geistiges Eigentum der STEPCRAFT GmbH & Co. KG. Die Weitergabe oder Verviel- fältigung (auch auszugsweise) ist nicht gestattet, es sei denn, wir haben es ausdrücklich schriftlich genehmigt. Zuwider- handlungen werden strafrechtlich verfolgt. Einleitung Diese Betriebsanleitung beschreibt den STEPCRAFT Vakuumtisch für die M-Serie und informiert Sie über den Umgang damit.

  • Page 4: Hinweise

    1 Hinweise 1.1 Informationen und Erklärungen zur Betriebsanleitung Dieses Handbuch dient dazu, Sie mit Ihrem STEPCRAFT Produkt vertraut zu machen und Ihnen alle notwendigen In- formationen zu vermitteln, die Sie benötigen, um das Zubehör sicher und fachgerecht bedienen zu können.

  • Page 5: Allgemeine Sicherheitshinweise

    1.2 Allgemeine Sicherheitshinweise Signalwort Arbeitsumgebung Ihr Arbeitsplatz sollte sauber und gut beleuchtet sein. Unaufgeräumte oder dunkle Arbeitsplätze begünsti- HINWEIS gen Unfälle. Stellen Sie sicher, dass um die Maschine herum genug Platz ist, sodass Sie bequem arbeiten können und HINWEIS die Maschine ihre Verfahrwege voll ausfahren kann. Halten Sie auch genügend Sicherheitsabstand zu ande- ren Maschinen ein.
  • Page 6 Bei der Benutzung von Zubehör beachten Sie bitte immer die zusätzlichen Betriebsanleitungen der jeweili- HINWEIS gen Produkte und prüfen Sie vor der ersten Nutzung die Kompatibilität zum STEPCRAFT Desktop CNC-/3D- System und zur Steuerung. Der Maschinenbediener ist eigenverantwortlich sowohl für das Verständnis und die vollständige Lektüre der Betriebsanleitung sowie aller relevanter Bedienungsanleitungen als auch für die Aufbewahrung dieser Doku-...

  • Page 7: Relevante Sicherheitssymbole Und Einheiten

    1.3 Relevante Sicherheitssymbole und Einheiten 1.3.1 Relevante Sicherheitssymbole Die folgenden Symbole sind gegebenenfalls für das Verständnis Ihres Werkzeugs vonnöten: Symbol Bezeichnung Erklärung Allgemeines Warnsymbol Macht den Anwender auf Warnmitteilungen aufmerksam Macht den Anwender auf das Lesen der Anleitung VOR erstmaliger Anleitung lesen Inbetriebnahme aufmerksam Ohrschutz tragen...

  • Page 8: Anforderungen An Den Anwender

    1.3.2 Relevante Einheiten Die folgenden Einheiten sind gegebenenfalls für das Verständnis Ihres Produkts vonnöten: Einheitszeichen Name Beschreibung Volt Spannung (Potenzial) Ampere Stromstärke Hertz Frequenz (Zyklen pro Sekunde) Watt Leistung Kilogramm Gewicht Minute Zeiteinheit von 60 Sekunden Sekunde Zeiteinheit von Minute Millimeter Metrische Größe ( eines Meters - etwa 0,0394 inch) wie Länge, Höhe, Breite...

  • Page 9: Persönliche Schutzausrüstung

    2 Beschreibung 2.1 Vakuumtisch PE & MDF Der STEPCRAFT Vakuumtisch für die M-Serie ist ein multifunktionales Spannsystem und für die dauerhafte und re- gelmäßige Nutzung geeignet. Durch Unterdruck werden glatte Plattenmaterialien, wie Verbundwerkstoffe, Holz (glat- te Struktur), Kunststoff und Aluminium, auf dem Vakuumtisch fixiert. Der Vakuumtisch basiert auf einer speziell von STEPCRAFT entwickelten Konstruktion, die eine Vielzahl von Funktionen, wie beispielsweise Durchfräsungen, sowie...

  • Page 10: Arbeitsplatz

    Der Arbeitsplatz sollte den geltenden Vorgaben und Bestimmungen der jeweiligen Branche entsprechen. 2.4 Bestimmungsgemäße Verwendung Die STEPCRAFT Vakuumtische (MDF und PE) sind für die M-Serie sind für die dauerhafte und regelmäßige Nutzung im privaten sowie im kleineren gewerblichen Bereich konzipiert. Durch den Aufbau des Tisches lassen sich glatte Materialien direkt sowie indirekt praktisch auf der gesamten Fläche des Tisches fixieren.

  • Page 11: Skizzenbilder

    3 Skizzenbilder 3.1 Skizze Vakuumtisch EasyFix Klemmmutter M6x22 Schraube Öffnung Absaugung Raster Querleiste 3.2 Skizze Anschluss Absaugung O-Ring Nut O-Ring (8) 90° Winkel Rohr (9)

  • Page 12: Montage Und Einbau Des Vakuumtisches

    16 mitgelieferten M4x20 Schrauben. Der Abstand von den Leisten bis zu den äußeren Bohrungen sollte an beiden Seiten etwa gleich sein. Bereiten Sie nun die STEPCRAFT EasyFix- Klemmmuttern vor, indem Sie die 8 mitgelieferten M6x22 Schrauben wie gezeigt locker in die EasyFix-...

  • Page 13: Einbau Des Vakuumtisches

    Um die Vormontage des Vakuumtisches abzuschlie- ßen, legen Sie den O-Ring (8) in die dafür vorgese- hene O-Ring Nut in der Öffnung der Absaugung ein. Stecken Sie das 90° Winkel Rohr (9) wie gezeigt in die Öffnung der Absaugung. Dies kann mitunter einigen Kraftaufwand benötigen.
  • Page 14 Für eine platzsparende Montage, bietet STEPCRAFT spezielle Frontplatten mit einem Ausschnitt für ei- nen Schlauch an (opt. Art. 12484, 12485, 12486). Zur Abdichtung der Verbindung zwischen Absaug- schlauch (11) und 90° Winkel Rohr, finden Sie ein kurzes Stück 3 mm Rundschnur (14) im Lieferum- fang.
  • Page 15 Verbinden Sie jetzt den Absaugschlauch und Ihr Vakuumsystem. Sie sollten prüfen, ob das System funktionsfähig ist. Legen Sie dazu z. B. die 3 mm Opferplatte auf den Vakuumtisch. Wenn Sie Ihr Vakuumsystem an- schalten, sollte die Platte fixiert werden. Ist dies nicht der Fall, besteht eine Undichtigkeit.

  • Page 16: Betrieb

    5 Betrieb 5.1 Inbetriebnahme und sicherer Betrieb Die Maschine und alle angeschlossenen Komponenten müssen korrekt verdrahtet sein und sich in einwandfreiem Zustand befinden. Das Vakuumsystem muss gegen versehentliche Unterbrechung des Luftstroms gesichert sein. Der Maschinen- bediener muss sämtliche Dokumente zum Vakuumtisch sowie die M-Serie betreffenden Dokumente und Anleitungen gelesen und verstanden haben.
  • Page 17 STEPCRAFT empfiehlt die folgenden drei grundlegende Befestigungsmethoden. Sie können diese Methoden selbstver- ständlich auch entsprechend Ihrer Anforderungen anpassen und kreativ erweitern. Grundsätzlich sollten Sie bei Durch- fräsungen darauf achten, nicht in die Rundschnur oder den Vakuumtisch zu fräsen. Auch sollten Sie nicht durch die Opferplatte hindurch fräsen.

  • Page 18: Ideen Für Die Anwendung

    5.3 Ideen für die Anwendung Der Lieferumfang des Vakuumtisch PE enthält Anschlagstifte. Sie können die mitgelieferten Anschlagstifte ver- wenden, um die Wiederholgenauigkeit bei repetiti- ven Aufgaben zu erhöhen. Dazu finden Sie mitten im Vakuumtisch mehrere Stiftlöcher. Auch an der vorderen und linken Seite des Vakuum- tisches finden Sie Stiftlöcher, die Sie nutzen kön- nen, um größere Plattenmaterialien auszurichten.
  • Page 19 Sie können die Ansaugkraft bei Verwendung einer ganzen Opferplatte verstärken, indem Sie zusätz- lich den Bereich, in dem Ihr Werkstück liegen soll, mit Rundschnur abdichten. Auch mit diesem Auf- bau werden Durchfräsungen ermöglicht. Achten Sie darauf nicht in die Rundschnur oder den Vakuum- tisch zu fräsen.

  • Page 20: Technische Daten

    Nutzen Sie den Vakuumtisch, um auch sehr grobes Material wie einen Ziegel sicher zu be- festigen. 6 Technische Daten Eigenschaft [mm] STEPCRAFT M.500 STEPCRAFT M.700 STEPCRAFT M.1000 Abmessungen (LxBxH) [mm] 549,5 x 438,5 x 20 749,5 x 568,5 x 20 1049,5 x 768,5 x 20 Länge Querleiste [mm]...

  • Page 21: Wartung

    Vakuumtischs PE regelmäßig mit einem feuchten Tuch und den Vakuumtisch MDF mit einem trockenen Tuch. Wir empfehlen die Verwendung eines Mikrofasertuchs wie dem STEPCRAFT Mikrofasertuch (Art. 12389). Entfernen Sie regelmäßig Späne aus dem Raster, in dem Sie den Vakuumtisch vorsichtig mit Druckluft reinigen. Je nach eingesetztem Vakuumsystem, könnten Späne dieses beschädigen.

  • Page 22: English Operating Manual

    Operating Manual. Vacuum Table M-Series 10/21...
  • Page 23 Table of Contents Introduction ..........23 1 Instructions .

  • Page 24: Introduction

    COPYRIGHT The contents of these operating instructions are the intellectual property of the STEPCRAFT GmbH & Co. KG. Forwarding or copying (also in excerpts) is not allowed without our explicit and written authorization. Any infringements are prosecuted. Introduction These operating instructions explain the STEPCRAFT Vacuum Table for the M-Series and inform you about the correct handling of the system.

  • Page 25: Instructions

    All instructions, warranties and other collateral documents are subject to change at the sole discretion of STEPCRAFT GmbH & Co. KG. For up-to-date product literature, visit www.stepcraft.us for customers from the USA / Canada or www.stepcraft-systems.com for customers from the rest of the world.

  • Page 26: General Safety Warnings

    1.2 General Safety Warnings Signal Word Work Area Safety NOTICE Keep the work area clean and well lit. Cluttered or dark areas invite accidents. Make sure that there is sufficient space around the machine in order that you can work comfortably and NOTICE that the machine can fully extend to its traveling paths.
  • Page 27 When using accessories please always make sure to have the additional operating instructions of the corre- NOTICE sponding products and check if the parts are compatible to the STEPCRAFT desktop 3D-system and to the control before using them for the first time.

  • Page 28: Relevant Safety Symbols And Units

    1.3 Relevant Safety Symbols and Units 1.3.1 Relevant Safety Symbols The following symbols can be relevant to your understanding of the product: Symbol Name Description General warning symbol Alerts the user to warning notices Alerts user to read the manual before first use Read user manual Use hearing protection Alerts the user to wear hearing protection...

  • Page 29: Required User Skills

    1.3.2 Relevant Units The following units can be relevant to your understanding of the product: Unit Name Description Volt Voltage (potential) Ampere Current Hertz Frequency (cycles per second) Watt Power Kilogram Weight Minute Time unit of 60 seconds Second Time unit of a minute Millimeter Metric size unit (...

  • Page 30: Personal Protective Equipment

    Negative pressure is used to fix smooth panel materials such as composites, wood (smooth structure), plastic and aluminum on the Vacuum Table. The Vacuum Table is based on a design specially developed by STEPCRAFT, which allows a variety of functions, such as through-milling, as well as direct and indirect fixation of workpieces. Reinforcement by alu- minum profiles screwed to the underside prevents deformation of the table under load.

  • Page 31: Workspace

    2.4 Intended Scope of Use The STEPCRAFT Vacuum Table for the M-Series is constructed for a permanent and regular use for private and smaller in- dustrial applications. The design of the table allows smooth materials to be fixated by suction directly, as well as indirectly over virtually the entire surface of the table.

  • Page 32: Drawing Suction Opening

    3.2 Drawing Suction Opening O-Ring groove O-Ring (8) 90° angled pipe (9) 4 Assembly and Installation of the Vacuum Table 4.1 Environmental Conditions General safety warnings regarding the work space are to be found in chapter „1.2 General Safety Warnings“. The Vacuum Table MDF is solely designed to be used in dry conditions and in dry interior spaces.
  • Page 33 The spacing between the stabilization bars and the outer holes should be about the same on both sides. Now prepare the STEPCRAFT EasyFix clamping nuts by loosely screwing the 8 supplied M6x22 screws into the EasyFix clamping nuts as shown.

  • Page 34: Installation Of The Vacuum Table

    90° angle tube (9). The hose should not be squashed or bent. To allow for a more space saving in- stallation, STEPCRAFT offers special front panels with a cut-out for a hose. You can purchase the front panel with a hole specifi- cally designed for the suction hose (opt.
  • Page 35 To seal the connection between the suction hose and the 90° angle pipe, you will find a short piece of 3 mm round cord (14) in the scope of delivery. Wrap this piece of round cord around the end of the hose that you want to connect to the 90°...
  • Page 36 Connect your vacuum system to the suction hose. You should check whether the system is functional. To do so, take the 3 mm spoilboard and place it on the Vacuum Table. When you turn on your vacuum system, the board should be fixed. If it is not, there is a leak within the system.

  • Page 37: Operation

    5 Operation 5.1 Commissioning and Safe Operation The machine and all connected components have to be wired correctly and be in perfect condition. The vacuum system must be secured against accidental interruption of the air flow. The operator must have completely read and understood the entire documentation of the M-Series and corresponding instructions.
  • Page 38 STEPCRAFT recommends the following three basic fixation methods. Of course, you can also adapt and creatively expand these methods according to your requirements. As a general rule, you should take care not to mill into the round cord or the Vacuum Table when milling through. You should also not mill through the spoilboard.

  • Page 39: Ideas For Further Applications

    5.3 Ideas for Further Applications The Vacuum Table PE comes with stop pins. You can use the stop pins provided to increase the repeatability for repetitive tasks. For this purpose, you will find several pin holes around the middle of the Vacuum Table.
  • Page 40 You can increase the suction force when using a whole spoilboard by additionally sealing the area where your workpiece is to be located with 6 mm round cord. Through-milling also is possible with this setup. Be careful not to mill into the round cord or the Vacuum Table.

  • Page 41: Technical Data

    (drag knife, Item 10021). Make use of the Vacuum Table to fixate brittle and rough materials, like a brick. 6 Technical Data Property [mm] STEPCRAFT M.500 STEPCRAFT M.700 STEPCRAFT M.1000 Dimensions (LxWxH) [mm] 549,5 x 438,5 x 20...

  • Page 42: Maintenance

    Vacuum Table PE with a damp cloth. Use a dry cloth to clean the Vacuum Table MDF. We recommend using the STEPCRAFT microfiber cloth (Item 12389). Remove chips by carefully cleaning your Vacuum Table with compressed air. Dependant on the type of your vacuum system, it could be damaged by remaining chips on the Vacuum Table.
  • Page 43 STEPCRAFT GmbH & Co. KG An der Beile 2 58708 Menden (Sauerland) Germany tel.: +49 (0) 23 73 / 179 11 60 mail: info@stepcraft-systems.com net: www.stepcraft-systems.com STEPCRAFT Inc. 151 Field Street Torrington, CT 06790 United States tel.: +1 (203) 5 56 18 56 mail: info@stepcraft.us...
