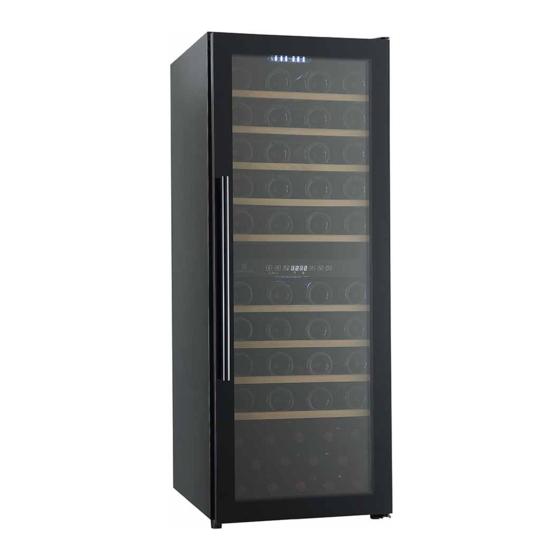

- Page 1 Wine Cooler Instruction Manual CC201DB NOTE Thank you for your purchase and use our compressor wine cooler ！ This product is used to chill wine. Our product will create perfect temperature and humidity environment to store your collection of wine quietly and peacefully.
-
Page 2: Table Of Contents
Content Safety instructions & warnings………………………………..…………………………….1-3 Installation………………………………..……………………………………………………………3 Description of the appliance………………………………..………………………………..4-6 Operation………………………………..…………………………………………………………….7-9 Troubleshooting………………………………..…………………………………………………..10 Maintenance and cleaning………………………………..…………………………………..11 Technical parameters………………………………..…………………………………………..12... -
Page 3: Safety Instructions & Warnings
Safety instructions & warnings Your safety is of the utmost importance to our company. Please make sure that you read this instruction booklet before attempting to install or use the appliance. If you are unsure of any of the information contained in this booklet, please contact the Technical Department. - Page 4 ●Do not store or burn gasoline or other inflammables near the appliance in case of possible fire. ●Do not store inflammables, explosives, acid & alkaline liquids etc.in the compartment of the appliance. ●Do not operate other appliances in the compartment. Child Safety ●Do not allow child play inside the appliance in case of entrapment.
-
Page 5: Installation
Do not damage the power cord ●Do not disconnect the appliance by pulling power cord rather than pulling the plug. ●Do not set the appliance above the power cord or step on the cord intentionally. ●Put the power cord at right place when moving the appliance. When the power cord is damaged ●Do not use damaged power cord, and get it replaced immediately by manufacturer service agent or by qualified electrician. -
Page 6: Description Of The Appliance
Description of the appliance Overall image 11. Upper hinge 1. Housing 2. Cover board 10. Door seal 3. Shelf 9. Handle 4. Control panel 5. Sensor shield 8. Door 6. Adjustable foot 7. Lower hinge Note: Shelves, door frame, handle and other accessories could be different according to different models and configuration. - Page 7 Installing handle and reversing the door 1. Install handle to the door frame of the appliance The handle is delivered in a separated package with screws together inside the carton. ① Reveal two small holes on the door frame from inner side by pulling out a bit the door seal ②...
- Page 8 Refer to picture 2: 4) Install the left upper hinge⑧ (extra hinge, packed seperately)and screw the screws ④. 5) Place the door upside down by 180 degree to ensure that the handle is on the right . Then install the door by making the hole on the upper corner of the door match with the stopper of the left upper hinge⑧, install the lower left door hinge⑨, screw the screws②, install the short cabinet foot①...
-
Page 9: Operation
Operation Start operation 1. Cleaning the compartment Before power on, clean inside of the appliance and check the drainage pipe in good connection.（For details, please refer to the “Maintenance and cleaning”） 2. Put the appliance still Before power on, level the appliance on the firm & dry floor for at least 30 minutes. 3. - Page 10 Down Press the key once, LED Display in regular flash showing current set temperature. Continue pressing to adjust set temperature, one press reduce 1℃. Regular flash quit after 5 seconds detecting no press and new set temperature save. LED display return to show actual temperature inside. Child Lock（Combination key）...
- Page 11 Wine storage The appliance is equipped with sufficient shelves to allow your collection of wine get mature quietly and peacefully. 9 shelves loading capacity: 77 bottles. (standard Bordeaux with 750ml ) Loading capacity will vary in terms of different way of bottle arrangement or different bottle sizes.
-
Page 12: Troubleshooting
Troubleshooting The appliance makes lots Please adjust the front foot, keep the appliance of noise? leveling. Please keep the appliance a bit space from walls. Liquid flowing sound It is normal because of the refrigerant working inside the cabinet? inside. -
Page 13: Maintenance And Cleaning
Maintenance and cleaning Cleaning Disconnect the appliance before cleaning. Clean the appliance with soft cloth or sponge by water. Do not use organic solvents, alkaline detergent, boiling water, washing powder or acid liquid etc. Do not flush the compartment of the appliance. Clean regularly surfaces that can come in contact with accessible drainage ... -
Page 14: Technical Parameters
Technical parameters Product model CC201DB Voltage/frequency 220-240V~/50Hz Refrigerant/amount R600a/35g Effective volume 193L Loading capacity 77 bottles Net weight 47.5 kg Unit dimension (WxDxH) 480×575×1270 mm Packing dimension (WxDxH) 510×605×1315 mm Remarks： 1. The net weight includes shelves, and the Unit dimension is without handle on the door. - Page 15 Vinkøleskab Betjeningsvejledning CC201DB Tak for dit køb af dette CaveCool vinkøleskab. www.cavecool.com...
- Page 16 Indhold Sikkerhed og advarsler…………………..………………………..…………………………………...1-2 Installation………………………………..…………………………………………………………………..3 Design og funktion………………………………………..…………………………………………….3-6 Betjening………………………….……………..………………………………………………………….7-9 Problemløsning……..……………………………..………………………………………………………..10 Vedligehold og rengøring….…………….…………………..…………………………………………11 Tekniske specifikationer………………………………..………………………………………………..12...
-
Page 17: Sikkerhed Og Advarsler
Sikkerhed og advarsler Din sikkerhed er yderst vigtig for vores firma. Venligst læs denne vejledning inden du tager apparatet i brug. Skulle du være tvivl om nogle informationer i denne vejledning, venligst kontakt os. Bemærk ● Dette apparat bør ikke betjenes af børn. Børn må ikke lege med apparatet, da der kan fare forbundet. - Page 18 Børnesikkerhed ●Tillad ikke børn at lege inden i skabet, da de kan blive spærret inde. ●Tillad ikke børn at lege med eller hænge på døren, da skabet kan vælte. ●Tillad ikke børn at røre ved kompressor eller andre ting under skabet pga. fare. Vinkøleskabet tåler ikke vand Sprøjt eller hæld ikke vand I skabet, da det kan kortslutte.
-
Page 19: Installation
Installation Position ved flytning af apparatet bør det ikke vippes over 45°. Placer ikke apparatet I et fugtigt rum. Placer ikke apparatet I et rum der ikke er frost frit. Placer ikke apparatet udendørs. Vinflasker kan opbevares i skabet, så snart du kan mærke køling I skabet, efter ca. 1 time Design og funktion Overblik... - Page 20 Note: Hylder, dør ramme, håndtag og andre dele kan være forskellige på forskellige modeller. Alle foto og tegninger i denne manual er kun for reference. Installation af dørhåndtag og vending af døren 1. Monter håndtaget på dør rammen. Håndtaget følger med i en separate pakke med skruer og ligger I skabet.
- Page 21 Figur 2 Løsn M5*16 skruer, fjerne det nederste hængsel⑤.[Figur 2] Figur 3 Fjern det midlertidige dæksel①.[Figur 3] Figur 4 Monter det midlertidige dæksel i modsatte side①.[Figur 4]...
- Page 22 Monter det øverste hængsel ③, og stram M5*16 skruer②. [Figur 5] Figur 5 Figur 6 Vend døren④ 180 grader rundt, og monter det nederste hængsel, Stram M5*16 skruer②. [Figur 6]Vending af døren er foretaget.
-
Page 23: Betjening
Betjening Opstart 1. Rengøring af skabet Før strømmen tilsluttes bør apparatet rengøres.（For detaljer, se “Vedlige og Rengøring”） 2. Placering Før skabet tilsluttes strøm, bør det stå i mindst 30 minutter. 3. Tilslut og Tænd Apparatet vil starte nedkøling som tager ca. 1 time inden det kan mærkes. Kontrolpanel Alle knapper virker ikke hvis skabe er i “Låst mode”. - Page 24 Børnelås（Kombinationsknapper） 1、Lås: Trykke begge knapper samtidigt i 3 sekunder for at låse. 2、Lås op: Trykke begge knapper samtidigt i 3 sekunder for at låse op. Fahrenheit/Celsius display Skift Skift temperaturvisning i displayet mellem Fahrenheit og Celsius ved at trykke på begge knapper.
- Page 25 Opbevarings kapacitet kan variere i.h.t. flaskernes placering og størrelser. Hver hylde er designet to 1 eller 2 lag af flasker. Mere end 2 lag af flasker per hylder kan ikke anbefales. Hver hylde kan trækkes delvis ud for nemmere adgang. ...
-
Page 26: Problemløsning
Problemløsning Apparatet larmer meget Juster de forreste fødder, for at holde apparatet i vater/lige Undgå at apparatet rører ved væggen bag. Væske lyd indefra skabet Dette er normal medens apparatet kører Apparatet kan ikke starte Forvis dem om at stikket er sat i og strømmen tændt ... -
Page 27: Vedligehold Og Rengøring
Vedligehold og rengøring Rengøring Sluk for strømmen og træk stikket ud inden rengøring begyndes. Rens apparatet med en fugtig klud eller svamp med vand. Brug ikke rengøringsmidler, opvaskemiddel, kogende vand, vaskepulver eller lignende. Skyl ikke apparatet hverken indvendigt eller udvendigt. Nedenstående vil ødelægge overflade på... -
Page 28: Tekniske Specifikationer
Tekniske specifikationer Product model CC201DB Volt/frekvens 220-240V~/50Hz Kølemiddel/vægt R600a/35g Effektiv volumen 193L Flaske kapacitet 77 flasker Nettovægt 47.5 kg Skabets størrelse 480×575×1270 mm (BxDxH) Pakke størrelse 510×605×1315 mm (BxDxH) Bemærkninger： 1. Nettovægten inkluderer hylder. Dimensioner er uden dørhåndtag. 2. Producenten forbeholder sig retten til at ændre ovenstående parameter uden varsel.
