Pessotto Wandy Assembly Instructions Manual

Download this manual

Mod. Tavolo Wandy

Istruzioni di montaggio / Assembly instructions

Need help?

Do you have a question about the Wandy and is the answer not in the manual?

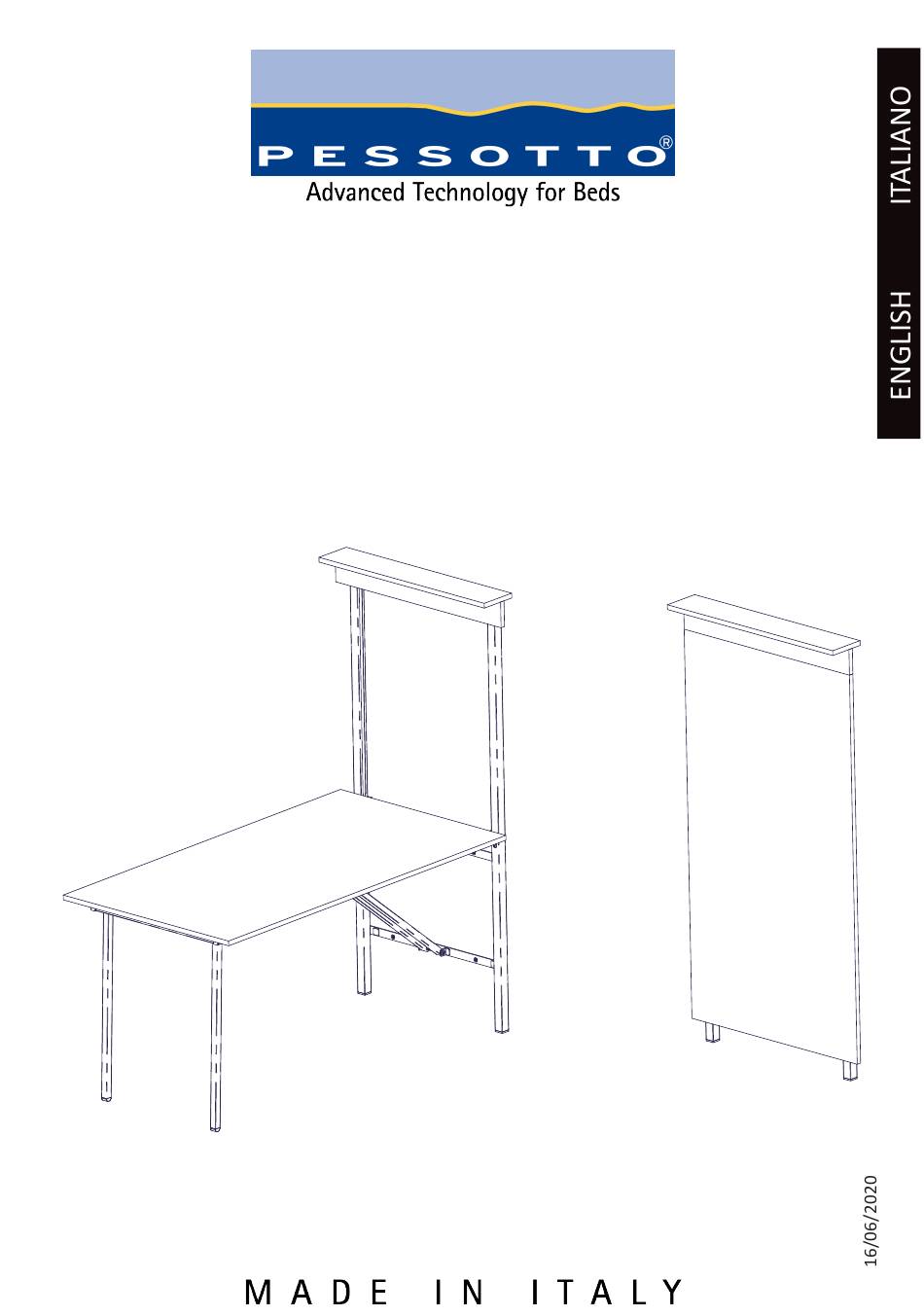

Page 1 Mod. Tavolo Wandy Istruzioni di montaggio / Assembly instructions...
Page 2 Istruzioni di montaggio / assembly instructions A x2 B x3 C x16 D x4 6x45 6x40 4x45 4x20 Pagina 02...
Page 3 Nota: l’accoppiamento vite, tassello,muro deve avere una forza di tenuta superiore a 200 Newton su singola vite; la forza di tenuta di ogni punto di fissaggio deve essere superiore a 400N. Accertarsi con il proprio fornitore la tipologia di tasselli da usare ed installare nel rispetto delle istruzioni date dallo stesso.
Page 4 Pagina 04...
Page 5 M6x45 Pagina 05...
Page 6 M6x40 4x45 Pagina 06...
Page 7 Ø4x20 16,5 16,5 Pagina 07...
Page 8 Pagina 08...
Page 9 piano d’appoggio/ support surface Nota: spessore minimo pannello 18mm Remark: minimum panel thickness 18mm 103,5 103,5 N°2 fori per bussole M6 Pagina 09...
Page 10 decorazione superiore/ decorative top N°3 fori per bussole M6 10,50 n°2 scanalature 60x33x10,5mm n°2 groove 60x33x10,5mm Pagina 10...
