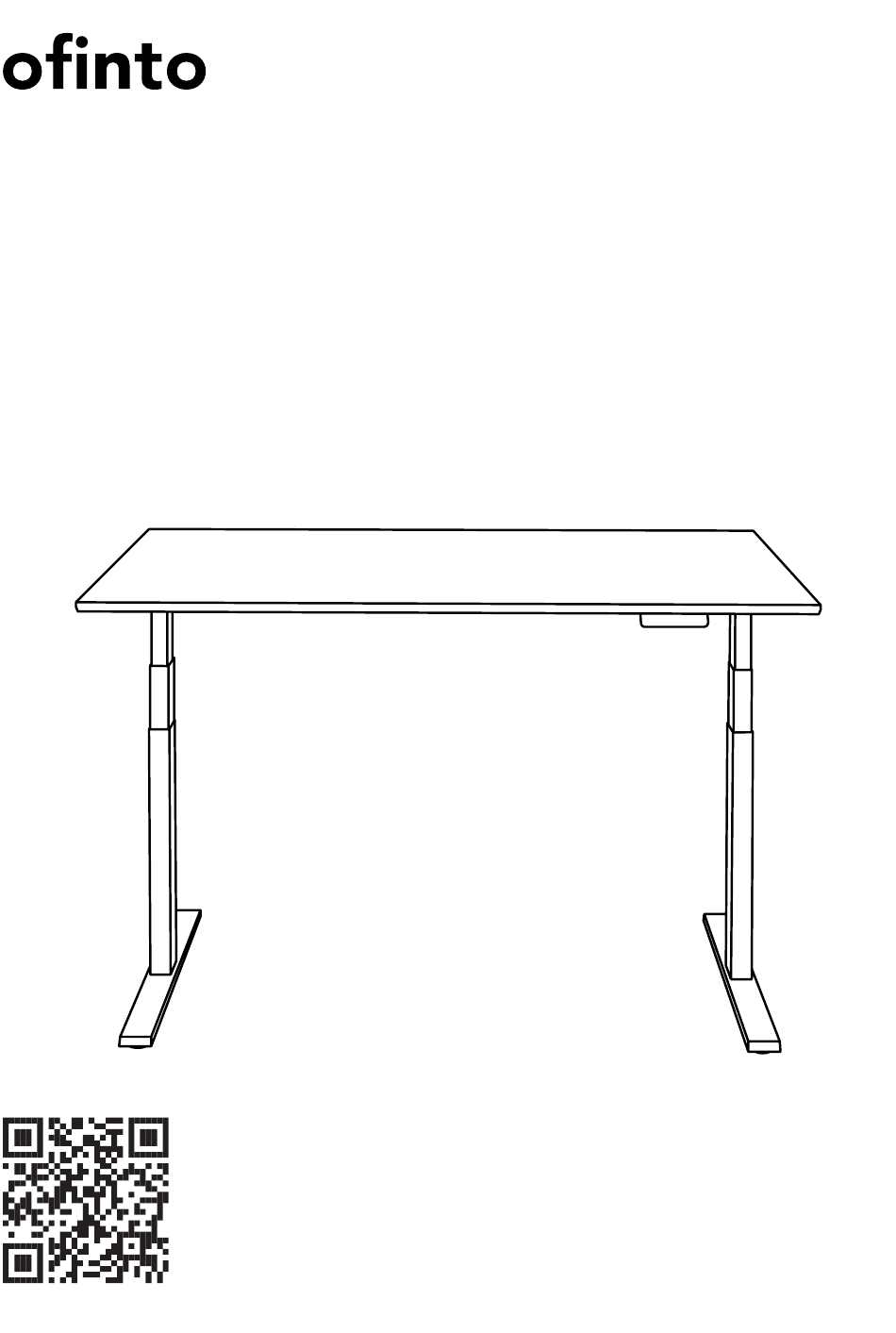

Elektrisch höhenverstellbarer
Bürotisch Elevate
Bedienungsanleitung
User Manual
Mode d'Employ
Instruzioni per l'Uso

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TA-ELE-01 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ofinto TA-ELE-01

Summary of Contents for ofinto TA-ELE-01

  • Page 1 Elektrisch höhenverstellbarer Bürotisch Elevate Bedienungsanleitung User Manual Mode d‘Employ Instruzioni per l‘Uso...
  • Page 3 Deutsch English Français Italiano...
  • Page 5 Aspekte. Diese Bedienungsanleitung soll dazu dienen, Ihnen bei diesen Einstellungen zu helfen. Ihr Feedback ist uns wichtig! Bitte hinterlassen Sie uns Ihre Bewer- tung zum ofinto Elevate Tisch auf www.ofinto.ch. Für Fragen, An- regungen und Verbesserungsvorschläge kontaktieren Sie uns bitte jederzeit über unseren Online-Kundendienst.
  • Page 6 LIEFERUMFANG BESTANDTEILE & WERKZEUG Innensechskantschlüssel 4mm Unterstützungsbalken Tischbeine Schrauben M6*12mm Tischfüsse Schrauben M6*14mm Gummi-Dämpfer Seitenprofile Tischplatte Plastik-Schutz (separat geliefert) Schrauben ST4.8*25mm Netzteil Schrauben ST4.8*19mm Schrauben ST3.5*19mm Netzkabel Kabelhalter, selbstklebend Bedienelement...

  • Page 7: Montage

    MONTAGE Für die Montage der Tischplatte benötigen Sie eine Ahle und einen Kreuzschraubenzieher der Grösse Ph-2 (nicht im Liefer- umfang). Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schrauben fest anziehen!
  • Page 8 Schritt 5 Die Tischplatte ist mit vier vorgebohrten Löchern versehen, um die Positio- nierung des Tischgestells zu erleichtern. Bitte positionieren Sie das Tischgestell auf der Tisch- platte so, dass Sie die zwei äusseren Löcher mit dem Tischgestell verbinden können (siehe Vergrösse- rung im Bild).
  • Page 9 KABELMANAGEMENT-SYSTEM (OPTIONAL) Für die Montage des Kabelmanagement-Systems benötigen Sie eine Ahle und einen Kreuzschraubenzieher der Grösse Ph-2 (nicht im Lieferumfang). KABELWANNE KABELSCHLANGE...

  • Page 10: Bedienung

    BEDIENUNG INITIALISIERUNG Bei der ersten Inbetriebnahme des ofinto Elevate muss das System initialisiert werden. Halten Sie hierzu gleichzeitig die Tasten so lange bis der Tisch seine tiefstmögliche Höhe erreicht hat und Sie einen kurzen Pipston hören (dauert ungefähr drei Sekunden).
  • Page 11 RICHTIG EINSTELLEN Sie können die Höhe Ihres Bürotischs individuell einstellen. Eine korrekte Einstellung der Tischhöhe stellt sicher, dass Sie eine kor- rekte Rückenhaltung einnehmen und keine ungesunden Belastun- gen auf Ihr Handgelenk und Ihre Nacken- und Schultermuskulatur ausüben. Wenn Ihr Schreibtisch zu niedrig eingestellt ist, tendiert Ihr Rücken dazu eine Rundhaltung einzunehmen und es entsteht Druck auf Ihre Handgelenke.
  • Page 12 PRODUKTSPEZIFIKATIONEN SPEZIFIKATIONEN Produktgewicht: ca. 34 kg (ohne Tischplatte) Max. Belastung: 125 kg Tischhöhe: min. 66 cm max. 131 cm Geschwindigkeit: 40 mm/s Motorenlautstärke: <50 db Input: 100-240 V / 50/60 Hz / 4.0 A Stromverbrauch im Standby: 0.1 W Schaltzyklus: 10%, max.

  • Page 13: Sicherheits- Und Gefahrenhinweise

    Verwendung dieses Produktes, können zu Sach- schäden und/oder Verletzungen führen. Reparaturen und Manipulationen am Tisch sowie das Öffnen oder der Austausch der elektrischen Einrichtungen dürfen nur von ofinto oder durch die ofinto ag autorisiertes Fachpersonal durchgeführt werden. Der Tisch darf nur in trockenen Innenräumen und einer Umgebung ohne Feuchtigkeit oder hoher Luftfeuchtigkeit eingesetzt werden.
  • Page 14 Stellen Sie vor jeder Inbetriebnahme sicher, dass die Tischplatte einen Sicherheitsabstand zu anderen Gegenständen von mindestens 25mm aufweist. Das nahtlose Zusammenstellen des ofinto Elevate mit weiteren Tischen ist wegen der Verletzungs- und Beschädigungsgefahr verboten. Der ofinto Elevate verfügt über einen automatische Kollisions- schutz.

  • Page 15: Fehlerbehebung

    FEHLERBEHEBUNG FEHLERCODES Code Bedeutung Signal Lösung Nicht fertig Initialisieren Sie das Gerät initialisiert Überhitzungs- 3 Beeps Automatisch nach >300 Sekund- schutz en Benützung des Systems. Das System ist nach 75 Sekunden automatisch wieder verwendbar. Schieflage 2 Beeps Initialisieren Sie das Gerät von >10mm E03, Kollision...

  • Page 16: Reinigung Und Wartung

    REINIGUNG UND WARTUNG REINIGUNG Absaugen genügt zur Entfernung von Staub und Flusen auf den Tischfüssen oder der Tischplatte. Verwenden Sie zur Behandlung von Flecken ein feuchtes weiches Tuch. Entfernen Sie Staub und Verunreinigungen auf dem Netzteil mit einem trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, harte Bürsten, scharfe oder metallische Reinigungsgegenstände wie Messer, Metallschwämme und dergleichen.
  • Page 17 Manual is intended to help you with these settings. Your feedback is important to us! Please leave us your rating for the ofinto desk Elevate online at www.ofinto.ch. If you have any questi- ons, comments or suggestions for improvement, please contact us at any time via our online customer service.

  • Page 18: Delivery Contents

    DELIVERY CONTENTS COMPONENTS & TOOLS Hey key 4mm Support beam Legs Screws M6*12mm Feet Screws M6*14mm Rubber cushion Brackets Table top Plastic pad (delivered separately) Screws ST4.8*25mm Power unit Screws ST4.8*19mm Screws ST3.5*19mm Power cable Cable holder, self-bonding Control panel...
  • Page 19 ASSEMBLY For the assembly of the table top you will need an awl and a Phillips screwdriver of size Ph-2 (not included). Step 1 Step 2 Step 3 Step 4 Tighten the screws firmly!
  • Page 20 Step 5 The table top is pre-drilled with four holes to facilitate the positioning of the table frame. Please position the table frame on the table top so that you can connect the two outermost holes with the table frame (see enlar- gement in the picture).

  • Page 21: Cable Management System

    CABLE MANAGEMENT SYSTEM (OPTIONAL) For the assembly of the cable management system you will need an awl and a Phillips screwdriver of size Ph-2 (not inclu- ded). CABLE TRAY CABLE SNAKE...
  • Page 22 INITIALIZATION When the ofinto Elevate is used for the first time, the system must be initialized. To do this, simultaneously hold down the keys until the table has reached its lowest possible height and you hear a short beep (takes about three seconds).
  • Page 23 CORRECT SETUP You can adjust the height of your office desk to your individual needs. Correct desk height adjustment ensures that you maintain proper back posture and do not put unhealthy stress on your wrist, and neck and shoulder muscles. If your desk is set too low, your back tends to take on a rounded posture resulting in pressure on your wrists.

  • Page 24: Product Specifications

    PRODUCT SPECIFICATIONS SPECIFICATIONS Product weight: approx. 22 kg (without table top) Max. loading: 125 kg Height: min. 66 cm max. 131 cm Lifting speed: 40 mm/s Sound level: <50 db Input: 100-240 V / 50/60 Hz / 4.0 A Standby power consumption: 0.1 W Duty cycle: 10%, max.

  • Page 25: Safety Instructions And Hazard Warnings

    Protect the electronic components of the desk from exposure to fluids. Use the height adjustment function of the ofinto Elevate for no longer than 2min per 20min to prevent the motors from overhea-...
  • Page 26 25mm between the table top and other objects. Because of the risk of injury or damage, do not position the ofinto Elevate office desk flush with similar or other tables.

  • Page 27: Troubleshooting

    TROUBLESHOOTING ERRORCODES Code Meaning Signal Solution Initialization Initialize the device not complete Overheating 3 beeps Activates automatically after protection >300 seconds of use of the system. The system can be used again after 75 seconds. Imbalance of 2 beeps Initialize the device >10mm E03, Collision...

  • Page 28: Care Instructions

    CARE INSTRUCTIONS CLEANING A vacuum cleaner can be used to remove dust and lint from the desk feet and the table top. Use a damp soft cloth and a mild, neutral detergent to treat stains. Use a dry cloth to remove dust and dirt from the power unit.
  • Page 29 Français Merci d’avoir choisi le bureau à hauteur réglable de manière élec- trique Elevate de l’ofinto! Il vous permet la création de conditions optimales pour un travail actif, dynamique et sain. Le bureau Ele- vate, réglable en hauteur, est le complément parfait d’une chaise ergonomique et vous permet d’avoir la bonne hauteur de bureau...

  • Page 30: Contenu De La Livraison

    CONTENU DE LA LIVRAISON COMPOSANTS & OUTILS Clé Allen 4mm Poutre de support Pieds avec moteurs Vis M6*12mm Pieds avec patins niveleurs Vis M6*14mm Coussin en caoutchouc Profilés latéraux Plateau de bureau Coussinet en plastique (fourni séparément) Vis ST4.8*25mm Bloc d’alimentation Vis ST4.8*19mm Vis ST3.5*19mm Câble d’alimentation...
  • Page 31 MONTAGE Pour le montage du plateau de bureau, vous avez besoin d’un poinçon et d’un tournevis Phillips de taille Ph-2 (non inclus). Étape 1 Étape 2 Étape 3 Étape 4 Serrez bien les vis!
  • Page 32 Étape 5 Le plateau de bureau est pourvu de quatre trous pré-percés pour faciliter le positionnement du cadre de la table. Veuillez positionner le cadre de la table sur le plateau de manière à pouvoir relier les deux trous extérieurs avec le cadre de la table (voir agrandissement sur la photo).
  • Page 33 SYSTÈME DE GESTION DES CÂBLES (EN OPTION) Pour le montage du système de gestion des câbles, vous avez besoin d’un poinçon et d’un tournevis Phillips de taille Ph-2 (non inclus). CHEMIN DE CÂBLES CHAÎNE PORTE-CÂBLES...

  • Page 34: Opération

    OPÉRATION INITIALISATION Lorsque l’ofinto Elevate est utilisé pour la première fois, le systè- me doit être initialisé. Pour ce faire, maintenez simultanément les touches jusqu’à ce que le bureau ait atteint sa hauteur la plus basse possible et que vous entendiez un court bip (environ trois secondes).
  • Page 35 RÉGLAGES CORRECTS Vous pouvez régler la hauteur de votre bureau individuellement. Un réglage correct de la hauteur du bureau vous permet d’adopter une posture correcte du dos et de ne pas exercer une pression mal- saine sur les muscles des poignets, du cou et des épaules. Si votre bureau est placé...

  • Page 36: Spécifications Techniques

    SPÉCIFICATIONS TECHNIQUES SPÉCIFICATIONS Poids du produit: env. 34 kg (sans plateau) Charge maximale: 125 kg Hauteur: min. 66 cm max. 131 cm Vitesse de levage: 40 mm/s Niveau sonore: <50 db Input: 100-240 V / 50/60 Hz / 4.0 A Consommation de veille: 0.1 W Cycles de commutation:...
  • Page 37 Les réparations et les manipulations sur la table ainsi que l’ouver- ture ou le remplacement des appareils électriques ne peuvent être effectués que par ofinto ou par un personnel spécialisé autorisé par ofinto ag. Le bureau doit être utilisé uniquement dans des locaux intérieurs secs et dans un environnement pas trop humide.
  • Page 38 Pour le réglage de la hauteur d’ofinto Elevate, il est impératif que la zone de desserte en hauteur ainsi que la proximité immédiate soient dégagées. Le non-respect de ces règles peut entraîner des dommages à l’environnement ou à la table, ainsi que des blessures aux utilisateurs et aux tiers.

  • Page 39: Dépannage

    DÉPANNAGE MESSAGES D’ERREUR Code Description Signal Solution Non initialisé Initialiser l’unité prêt Protection 3 bips Automatique après plus de contre la sur- 300 secondes d’utilisation du chauffe système. Le système est réutilis- able automatiquement après 75 secondes. Déséquilibre 2 bips Initialiser l’unité...

  • Page 40: Nettoyage Et Entretien

    NETTOYAGE ET ENTRETIEN NETTOYAGE Un aspirateur suffit afin d’éliminer la poussière et les peluches des pieds ou du plateau de bureau. Utilisez un chiffon doux humide pour nettoyer des taches. Utilisez un chiffon sec pour enlever la poussière et la saleté sur le bloc d’alimentation. N’utilisez aucun produit de nettoyage agressif, des brosses dures, des ustensiles de nettoyage tranchants ou métalliques tel qu’un couteau, une éponge métallique dure ou similaire.
  • Page 41 Italiano Grazie per aver scelto la scrivania da ufficio regolabile elettrica- mente in altezza Elevate di ofinto! Con essa si creano le condizioni ottimali per un lavoro attivo, dinamico e sano. Il tavolo da ufficio regolabile in altezza Elevate è il complemento ottimale per una sedia ergonomica e permette di avere la giusta altezza del tavolo sia da seduti che in piedi.
  • Page 42 PORTATA DI CONSEGNA COMPONENTI & ATTREZZO Chiave a brugola 4mm Barra di supporto Gambe con motori Viti M6*12mm Piedi Viti M6*14mm Cuscino in gomma Profili laterali Piano del tavolo Cuscino in plastica (fornito separatamente) Viti ST4.8*25mm Unità di alimentazione Viti ST4.8*19mm Viti ST3.5*19mm Cavo di alimentazione Fascette adesive...
  • Page 43 MONTAGGIO Per il montaggio del piano del tavolo è necessario un punte- ruolo e un cacciavite a croce Ph-2 (non incluso). Passo 1 Passo 2 Passo 3 Passo 4 Serrare saldamente le viti!
  • Page 44 Passo 5 Il piano del tavolo è dotato di quattro fori preforati per facilitare il posizionamento del telaio del tavolo. Posizionare il telaio del tavolo sul piano del tavolo in modo da poter collega- re i due fori esterni con il telaio del tavolo (vedi ingrandimento in figura).
  • Page 45 SISTEMA DI GESTIONE DEI CAVI (OPZIONALE) Per il montaggio del sistema di gestione dei cavi è necessario un punteruolo e un cacciavite a croce Ph-2 (non incluso). VASCHETTA PER CAVI CATENA PORTACAVI...

  • Page 46: Operazione

    OPERAZIONE INIZIALIZZAZIONE Quando il ofinto Elevate viene utilizzato per la prima volta, il sistema deve essere inizializzato. Per fare questo, tenere premuti contemporaneamente i tasti fino a quando la tabella non ha raggiunto la sua altezza più bassa possibile e si sente un breve tono di pip (ci vogliono circa tre secondi).
  • Page 47 REGOLAZIONI CORRETTE È possibile regolare individualmente l’altezza della scrivania del vostro ufficio. Una corretta regolazione dell’altezza della scrivania assicura il mantenimento di una corretta postura della schiena e non mette a disagio i muscoli del polso e del collo e delle spalle. Se la scrivania è...

  • Page 48: Specifiche Del Prodotto

    SPECIFICHE DEL PRODOTTO SPECIFICHE Peso del tavolo: ca. 34 kg (senza piano del tavolo) Carcio massimo: 125 kg Altezza: min. 66 cm max. 131 cm Velocità: 40 mm/s Livello sonoro: <50 db Input: 100-240 V / 50/60 Hz / 4.0 A Consumo energetico in standby: 0.1 W Cicli di accensione: 10%, max.
  • Page 49 Le riparazioni e le manipolazioni al tavolo così come l’apertura o la sostituzione delle apparecchiature elettriche possono essere effettuate solo da ofinto o da personale specializzato autorizzato da ofinto ag. Il tavolo può essere utilizzato solo in ambienti interni asciutti e in un ambiente privo di umidità...
  • Page 50 Prima di ogni messa in funzione, assicurarsi che il piano del tavolo abbia una distanza di sicurezza da altri oggetti di almeno 25 mm. Il montaggio senza saldature del ofinto Elevate con altre tavole è vietato a causa del rischio di lesioni e danni.

  • Page 51: Risoluzione Dei Problemi

    RISOLUZIONE DEI PROBLEMI CODICI DI ERRORE Codice Descrizione Signale Soluzione Non ancora Inizializzare il device inizializzato Protezione 3 bip Automaticamente dopo >300 contro il sur- secondi di utilizzo del sistema. riscaldamento Il sistema può essere riutilizza- to automaticamente dopo 75 secondi.

  • Page 52: Pulizia E Manutenzione

    PULIZIA E MANUTENZIONE PULIZIA Per eliminare polvere e pelucchi dalle gambe o dal piano del tavolo è sufficiente utilizzare l’aspirapolvere. Utilizzare un panno morbido umido per trattare le macchie. Utilizzare un panno asciutto per rimuovere polvere e sporcizia dall’alimentatore. Non utilizzare detergenti aggressivi, spazzole dure, oggetti affilati o metallici per la pulizia come coltelli, spugne metalliche e simili.
  • Page 53 Diese Seite wurde absichtlich leer gelassen...
  • Page 54 Diese Seite wurde absichtlich leer gelassen...
  • Page 56 Bischofszellerstrasse 35 CH-9200 Gossau SG info@ofinto.ch | www.ofinto.ch Copyright 2021 ofinto ag Version 1.0_RevB...
