MANUALE D'USO – Sezione 1
USER MANUAL - Section 1
Le avvertenze nel presente manuale devono essere osservate congiuntamente al "MANUALE D'USO - Sezione 2".
The warnings in this manual must be observed together with the "User Manual - Section 2".

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DVA KS10 and is the answer not in the manual?

Questions and answers

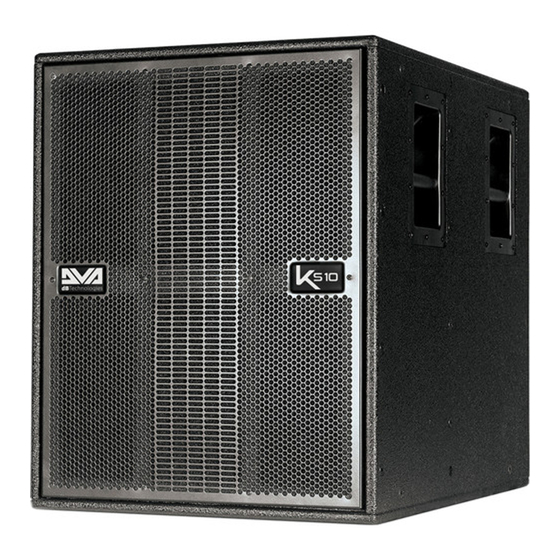

Related Manuals for dB Technologies DVA KS10

Summary of Contents for dB Technologies DVA KS10

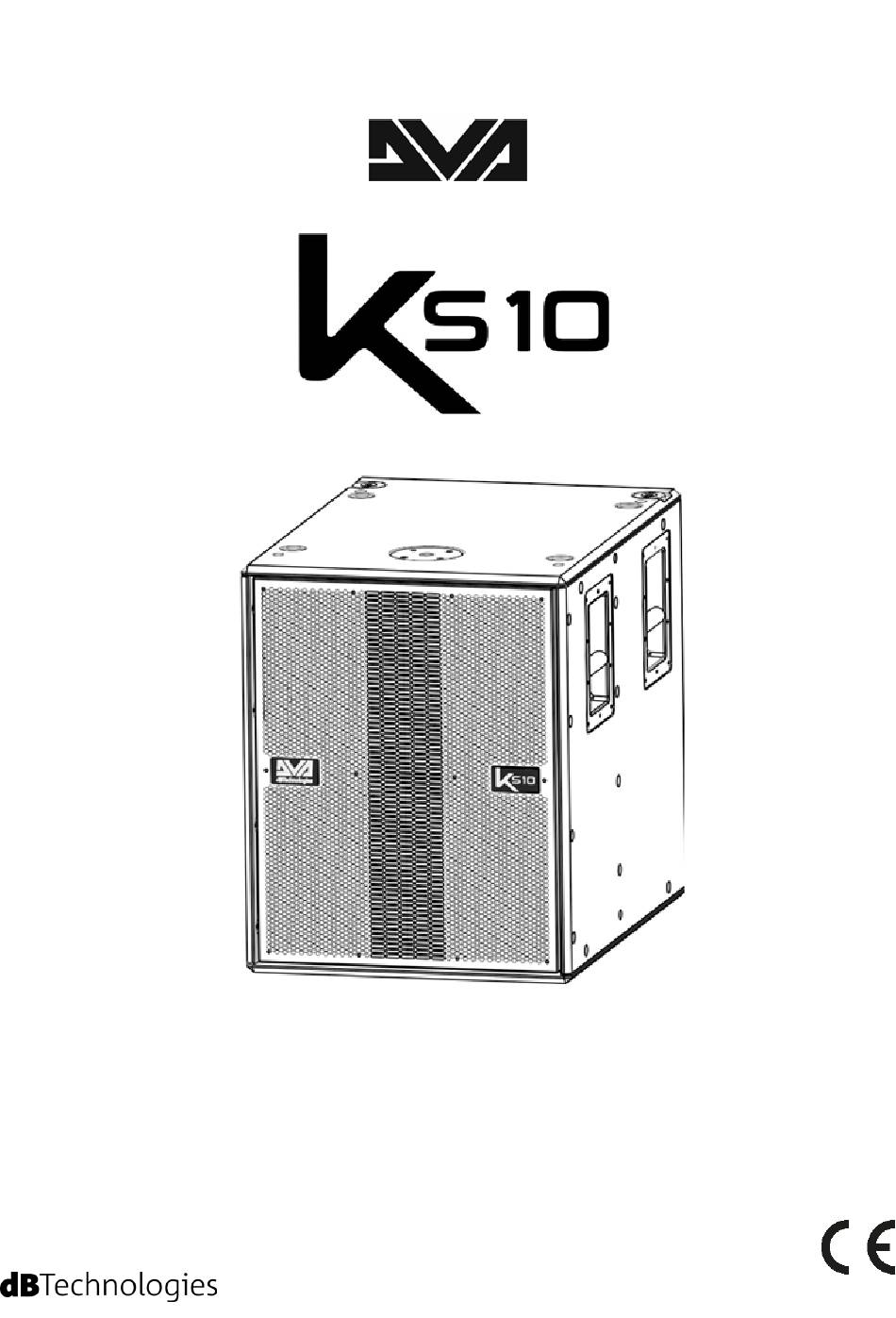

  • Page 1 MANUALE D’USO – Sezione 1 USER MANUAL - Section 1 Le avvertenze nel presente manuale devono essere osservate congiuntamente al “MANUALE D’USO - Sezione 2”. The warnings in this manual must be observed together with the "User Manual - Section 2".
  • Page 2 If you use the loudspeakers outdoor avoid spots exposed to bad weather conditions. Contact dBTechnologies for accessories to be used with the speakers. dBTechnologies will not accept any responsibility for damages caused by inappropiate accessories or additional devices. DVA KS10 Cod. 420120233 REV. 1.0...
  • Page 3 ITALIANO ENGLISH Cod. 420120233 REV. 1.0 DVA KS10...

  • Page 4: Table Of Contents

    CONFIGURAZIONE E OTTIMIZZAZIONE ................. 15 3. ESEMPI DI INSTALLAZIONE ....................16 4. AGGIORNAMENTO DEL FIRMWARE .................. 18 5. RISOLUZIONE DEI PROBLEMI ..................... 19 6. SPECIFICHE TECNICHE DVA Ks10 ..................20 GENERALE ..............................20 DATI ACUSTICI ............................20 AMPLIFICATORE ............................20 PROCESSORE ............................

  • Page 5: Informazioni Generali

    PANORAMICA INTRODUTTIVA Il subwoofer DVA KS10 è un subwoofer attivo nato per proseguire la strada di innovazione e qualità professionale che caratterizzano la serie DVA. La configurazione semi-caricata a tromba permette l’ottimizzazione acustica. Il DSP, che controlla l’amplificatore di nuova generazione DIGIPRO G3, permette di configurare con semplicità...

  • Page 6: Caratteristiche Meccaniche Ed Acustiche

    CARATTERISTICHE MECCANICHE ED ACUSTICHE DIMENSIONI DVA KS10 pesa 43,4 kg, con dimensioni di 515 x 640 x 720 mm. Il cabinet in legno presenta punti di aggancio integrato, in particolare 2 punti sul top per l’utilizzo di eventuali fly bar, predisposizioni laterali per l’utilizzo del kit opzionale SRK-10, un...

  • Page 7: Caratteristiche Della Sezione Di Amplificazione E Di Controllo

    Sezione di Alimentazione ATTENZIONE • Proteggere il modulo dall’umidità. • Non tentare in nessun modo di aprire l’amplificatore. • In caso di malfunzionamento, interrompere immediatamente l’alimentazione, scollegando il modulo dalla rete, e contattare un riparatore autorizzato. Cod. 420120233 REV. 1.0 DVA KS10...

  • Page 8: Sezione Di Input E Di Controllo

    9. 8. SERVICE DATA Porta USB mini di tipo B da utilizzare esclusivamente per l’aggiornamento del firmware. Per ulteriori informazioni consultare il sito http://www.dbtechnologies.com alla sezione “DOWNLOADS” ed il capitolo AGGIORNAMENTO DEL FIRMWARE. DVA KS10 Cod. 420120233 REV. 1.0...
  • Page 9 • Non utilizzare il diffusore per un lungo periodo con il led di limiter acceso o frequentemente lampeggiante, che indica un funzionamento in condizioni di stress eccessivo Cod. 420120233 REV. 1.0 DVA KS10...

  • Page 10: Prima Accensione

    3. Fusibili per il funzionamento nel range di tensione 100-120V 4. Cavo di alimentazione con connettore powerCON PREPARAZIONE ALL’INSTALLAZIONE I componenti meccanici integrati di DVA KS10 che si trovano su ogni lato dello speaker sono: A - PREDISPOSIZIONE PER PALO M20 B - PREDISPOSIZIONI PER DRK-10 E DRK-20 C - MANIGLIE IN METALLO D - FORI LATERALI ADDIZIONALI PER L’OPZIONE DI UTILIZZO DEL KIT...

  • Page 11: Utilizzo Di Dbtechnologies Composer

    Suggerisce la soluzione automatica ottima per gli spazi indicati da sonorizzare,. Permette poi una serie di regolazioni manuali per perfezionare la configurazione in base ad eventuali misure audio effettuate sul campo dall’operatore. Per ulteriori informazioni consultare il sito www.dbtechnologies.com nella sezione DOWNLOADS. Cod. 420120233 REV. 1.0 DVA KS10...

  • Page 12: Collegamento Ed Eventuale Rilancio Dell'alimentazione Fra 2 Sub

    (verificare il massimo numero di moduli rilanciabili). ATTENZIONE • Sulla targa dell’amplificatore di un modulo DVA KS10 è indicato il valore massimo e totale di corrente (e potenza) di un sistema di più moduli con collegamento in rilancio.

  • Page 13: Collegamento E Rilancio Audio Dell'ingresso Fra 2 Sub

    Italiano COLLEGAMENTO E RILANCIO AUDIO DELL’INGRESSO FRA 2 SUB CONFIGURAZIONE MONO CONFIGURAZIONE STEREO INGRESSO INGRESSI MIXER/LINEA PRIMO DVA KS10 PRIMO DVA KS10 MIXER/LINEA RILANCI RILANCIO PRIMO DVA KS10 SECONDO DVA KS10 PRIMO DVA KS10 SECONDO DVA KS10 • Collegare il cavo (o i cavi) provenienti da MIXER/LINE all’ingresso (o agli ingressi) BALANCED AUDIO (1) del primo modulo sub.
  • Page 14 Italiano DVA KS10 Cod. 420120233 REV. 1.0...

  • Page 15: Configurazione E Ottimizzazione

    Italiano CONFIGURAZIONE E OTTIMIZZAZIONE DVA KS10, utilizzato singolarmente, è un subwoofer caratterizzato da emissione acustica omnidirezionale. Questo comportamento è netto alle frequenze più basse, mentre diventa meno definito all’aumentare della frequenza. Nell’utilizzo con line-array e nell’utilizzo con altri subwoofer, è necessario un insieme di controlli che ottimizzi le prestazioni acustiche del subwoofer e dell’intero impianto.

  • Page 16: Esempi Di Installazione

    DSA-4 con inclinazione massima di 5° verso il basso degli speaker. INSTALLAZIONE STACKED TRAMITE FLY-BAR L’installazione su subwoofer DVA KS10 in stack può essere effettuata attraverso l’utilizzo di un fly-bar DRK-10/ DRK-20. Consultare anche i manuali relativi a DVA K5 per ulteriori informazioni.
  • Page 17 Italiano INSTALLAZIONE FLOWN O STACKED CON SUPPORTI LATERALI Il montaggio di un subwoofer DVA KS10 con DVA K5 in configurazione stacked, oppure in configurazione flown, come mostrato in figura, è possibile utilizzando l’accessorio opzionale SRK-10. ATTENZIONE • Non utilizzare mai le maniglie o i fori integrati nel subwoofer per installare in maniera impropria il subwoofer (ad esempio per trascinarlo) •...

  • Page 18: Aggiornamento Del Firmware

    CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO). 4. Nella schermata dell’USB BURNER MANAGER, in alto a destra, selezionare “Apertura File”. 5. Selezionare il file del firmware precedentemente scaricato. 6. Seguire le operazioni mostrate a video. 7. Cliccare “AGGIORNA”. DVA KS10 Cod. 420120233 REV. 1.0...

  • Page 19: Risoluzione Dei Problemi

    2. Assicurarsi che il Subwoofer level sia posizionato a 0 dB nella posizione corretta (mono o stereo). 3. Verificare che i cavi utilizzati non siano danneggiati, nel qual caso sostituirli (un cavo danneggiato può portare a perdita o alterazione del segnale). Cod. 420120233 REV. 1.0 DVA KS10...

  • Page 20: Specifiche Tecniche Dva Ks10

    Italiano 6. SPECIFICHE TECNICHE DVA Ks10 GENERALE Tipologia: Subwoofer attivo semi-caricato a tromba DATI ACUSTICI Risposta in frequenza [- 10 dB]: 41 -120 Hz 18” LF voice coil: 4” Frequenza di crossover: 90 / 120 Hz (selezionabile) AMPLIFICATORE Tipologia: Digipro® G3...

  • Page 21: Processore

    ** NOTA PER L’INSTALLATORE: Valori riferiti a 1/3 della potenza, in condizioni pesanti di funzionamento (programma musicale con frequente clipping e intervento del limiter). E’ consigliabile il dimensionamento secondo questi valori in caso di installazioni e tour professionali. DIMENSIONI Materiale: multistrato di legno Griglia: lavorazione CNC Maniglie integrate Cod. 420120233 REV. 1.0 DVA KS10...
  • Page 22 A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel +39 051 969870 Fax +39 051 969725 www.dbtechnologies.com info@dbtechnologies-aeb.com DVA KS10 Cod. 420120233 REV. 1.0...
  • Page 23 CONNECTING AND POTENTIAL LINKING OF AUDIO SIGNAL BETWEEN 2 SUBS ........32 CONFIGURATION AND OPTIMISATION ................34 3. INSTALLATION EXAMPLES ....................35 4. TROUBLESHOOTING ......................37 5. TECHNICAL SPECIFICATIONS DVA Ks10 ................38 GENERAL ..............................38 ACOUSTIC DATA ............................38 AMPLIFIER ..............................38 PROCESSOR ..............................

  • Page 24: General Information

    PRELIMINARY OVERVIEW The DVA KS10 active subwoofer is an active subwoofer designed by building upon the innovation and professional quality of the DVA series. The semi horn-loaded configuration allows for acoustic optimization. The DSP, controlling the next-generation amplifier DIGIPRO G3, makes it possible to easily and accurately configure the sound behaviour in professional use configurations.

  • Page 25: Mechanical And Acoustic Characteristics

    English MECHANICAL AND ACOUSTIC CHARACTERISTICS DIMENSIONS The DVA KS10 weighs 43.4 kg, and its dimensions are 515 x 640 x 720 mm. The wooden housing is equipped with built-in attachment points: in particular, 2 points on the top for potential fly bar use, holes on the sides for use with the optional SRK-10 kit, and a free-standing mount with threaded pole mount for an M20 pole.

  • Page 26: Characteristics Of The Amplification And Control Section

    In case of malfunction, immediately cut off the power supply, by disconnecting the module from the mains, then contact an authorised repairman. The DIGIPRO G3 panel consists of: • Input and Control section • Power supply section DVA KS10 Code 420120233 REV. 1.0...

  • Page 27: Input And Control Section

    8. SERVICE DATA The type-B mini USB port must only be used to update the product firmware For further information, please refer to the Web site http://www.dbtechnologies.com in section “DOWNLOADS” and to chapter FIRMWARE UPDATE. DVA KS10 Code 420120233 REV. 1.0...
  • Page 28 Only use cables equipped with high-quality connectors. Using cables equipped with poor-quality connectors might affect speaker operation. • Never use the speaker for a prolonged time while the limiter LED is on or frequently blinking, indicating the equipment is running under excessive stress conditions DVA KS10 Code 420120233 REV. 1.0...

  • Page 29: First Switch-On

    2. FIRST SWITCH-ON PACKAGE CONTENTS The DVA K5 package includes: 1. DVA KS10 2. Quick start and warranty/safety-related documents 3. Fuses to be installed if the system is to operate within the 100-120V range 4. Mains cable with powerCON connector...

  • Page 30: Using Dbtechnologies Composer

    DVA series. It makes it possible to optimize all of the acoustic solutions for which DVA KS10 subwoofers are used. It proposes the optimum solution for the selected areas, specifying the line- array module angle required to obtain the proposed coverage.

  • Page 31: Connecting And Potential Linking Of Power Supply Between 2 Subs

    (check the maximum number of power supply extensions). ATTENTION • The amplifier nameplate of the DVA KS10 module specifies the maximum and total current (and power) value of a multiple module system with extension connections. •...

  • Page 32: Connecting And Potential Linking Of Audio Signal Between 2 Subs

    English CONNECTING AND POTENTIAL LINKING OF AUDIO SIGNAL BETWEEN 2 SUBS MONO CONFIGURATION STEREO CONFIGURATION INGRESSO INGRESSI MIXER/LINEA MIXER/LINE FIRST DVA KS10 FIRST DVA KS10 LINK LINK FIRST DVA KS10 SECOND DVA KS10 FIRST DVA KS10 SECOND DVA KS10 •...
  • Page 33 English DVA KS10 Code 420120233 REV. 1.0...

  • Page 34: Configuration And Optimisation

    English CONFIGURATION AND OPTIMISATION The DVA KS10, used alone, is a subwoofer characterised by its omnidirectional acoustic emission. This behaviour is clear at lower frequencies, but becomes less well-defined as the frequency increases. When used in a line-array and when used with other subwoofers, a series of controls are needed to optimise the acoustic performance of the subwoofer and of the entire array.

  • Page 35: Installation Examples

    CONFIGURATION ON A POLE WITH THE DVA K5 To install a DVA KS10 subwoofer with a DVA K5 module on top, you can use a pole having a diameter of 35 mm. For this type of installation, the distance between the speaker base and the floor must not exceed 85 cm, and you can mount up to 2 DVA K5 modules.
  • Page 36 FLOWN OR STACKED INSTALLATION WITH SIDE SUPPORTS DVA K5 can be directly mounted on a DVA KS10 subwoofer in a stacked configuration, or in a flown configuration under a DVA KS10, as shown in the figure, using the optional SRK-10 accessory.

  • Page 37: Troubleshooting

    (mono or stereo according to the audio connections). 3. Check that the cables in use are not damaged; should that be the case, replace them (a damaged cable may result in signal loss or alteration. DVA KS10 Code 420120233 REV. 1.0...

  • Page 38: Technical Specifications Dva Ks10

    English 5. TECHNICAL SPECIFICATIONS DVA Ks10 GENERAL Type: Active semi horn-loaded subwoofer ACOUSTIC DATA Frequency response [- 10 dB]: 41 -120 Hz 18” LF voice coil: 4” Crossover frequency: 90 / 120 Hz (selectable) AMPLIFIER Type: Digipro® G3 Amplification class:...

  • Page 39: Processor

    ** INSTALLER NOTES: The values refer to 1/3 of full power, in heavy operating conditions (music program with frequent clipping or activation of the limiter). We recommend sizing according to these values in case of professional installations and tours. DIMENSIONS Material: multi-layer wood Grille: CNC machining Handles built-in DVA KS10 Code 420120233 REV. 1.0...
  • Page 40 A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel +39 051 969870 Fax +39 051 969725 www.dbtechnologies.com info@dbtechnologies-aeb.com DVA KS10 Code 420120233 REV. 1.0...
