MISUMI EtherDevice Switch
MISUMI EtherDevice スイッチ
IESH-MB208-R Hardware Installation Guide
IESH-MB208-R シリーズ・ハードウェア・インストール・ガイド
Third Edition, July 2013
第 3 版、2013 年 7 月
P/N: 1802002080112
 2013 Misumi., all rights reserved.
Reproduction without permission is prohibited.
許可なく複製することを禁止します。
根据《CCC 认证目录及国家认监委 2007 年 9 号公告》第 11 项，此产品不
属于 CCC 对象范围

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IESH-MB208-R and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for MISUMI IESH-MB208-R

Summary of Contents for MISUMI IESH-MB208-R

  • Page 1 IESH-MB208-R Hardware Installation Guide IESH-MB208-R シリーズ・ハードウェア・インストール・ガイド Third Edition, July 2013 第 3 版、2013 年 7 月 P/N: 1802002080112  2013 Misumi., all rights reserved. Reproduction without permission is prohibited. 許可なく複製することを禁止します。 根据《CCC 认证目录及国家认监委 2007 年 9 号公告》第 11 项，此产品不 属于 CCC 对象范围...

  • Page 2: Package Checklist

    The IESH-MB208-R switches are entry-level 8-port Ethernet Switches that provide a cost-effective solution for industrial Ethernet connections. The IESH-MB208-R provides a choice of 12 to 45 VDC power input or 18 to 30 VAC. The switches can operate reliably in a temperature range of -10 to 60°C,...

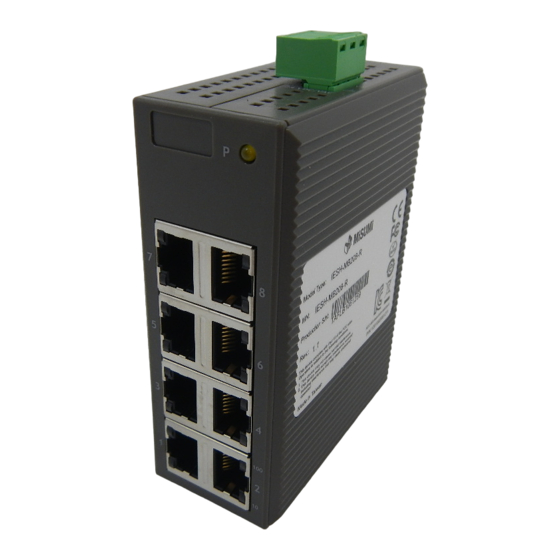

  • Page 3 Panel Layout of IESH-MB208-R 1. Heat dissipation orifices 2. Terminal block for power input and grounding 3. Misumi logo 4. Power input LED 5. 10/100BaseT(X) Port 6. TP port’s 100 Mbps LED 7. TP port’s 10 Mbps LED 8. DIN-Rail kit...

  • Page 4: Mounting Dimensions (Unit = Mm)

    The plastic DIN-Rail attachment plate should already be fixed to the rear panel of IESH-MB208-R when you take it out of the box. If you need to reattach the DIN-Rail attachment plate to IESH-MB208-R, make sure the DIN-Rail kit is situated towards the top, as shown in the figures below.

  • Page 5: Wiring Requirements

    ATTENTION Safety First! Be sure to disconnect the power cord before installing and/or wiring your IESH-MB208-R. Calculate the maximum possible current in each power wire and common wire. Observe all electrical codes dictating the maximum current allowable for each wire size.

  • Page 6: Wiring The Power Inputs

    Wiring the Power Inputs The two left-most contacts of the 3-contact terminal block connector on IESH-MB208-R’s top panel are used for both the DC and AC inputs of IESH-MB208-R. Top and front views of one of the terminal block connectors are shown here.

  • Page 7: Led Indicators

    RJ45 (8-pin) to RJ45 (8-pin) Cross-Over Cable Wiring LED Indicators The front panel of IESH-MB208-R contains several LED indicators. The function of each LED is described in the table below. Color State Description Power is being supplied to the power input...

  • Page 8: Specifications

    Switching and Address Learning IESH-MB208-R has an address table that can hold up to 1,000 node addresses, which makes it suitable for use with large networks. The address tables are self-learning, so that as nodes are added or removed, or moved from one segment to another, IESH-MB208-R automatically keeps up with new node locations.
  • Page 9 Power Input Voltage 12 to 45 VDC, 18 to 30 VAC (47 to 63 Hz) Input Current @ 24 VDC 0.14 A (IESH-MB208-R) Connection Removable 3-contact Terminal Block Overload Current 1.1 A Protection Reverse Polarity Protection Present Mechanical Casing IP30 protection, plastic case 40 ...
  • Page 10 Overview IESH-MB208-R シリーズの MISUMI EtherDevice™スイッチはエントリ・レベルの 8 ポ ート・イーサネット・スイッチで、産業用イーサネット接続のための費用対効果に優れ たソリューションを提供します。IESH-MB208-R は 12～45 VDC または 18～30 VAC の電源入力に対応しています。IESH-MB208-R シリーズは-10℃から 60℃の 稼動時温度に対応し、堅牢なハードウェア設計を採用しているので、要求の多い 産業条件でもイーサネット装置を確実に使用できます。 梱包品確認リスト MISUMI IESH-MB208-R には以下のアイテムが同梱されています。不足しているも のや損傷しているものがあれば、カスタマ・サービス代理店にお知らせください。  IESH-MB208-R  ハードウェア・インストール・ガイド 特徴 高性能ネットワーク・スイッチング技術  10/100BaseT(X) (RJ45)をサポート  IEEE 802.3/802.3u/802.3x に対応  ストア・アンド・フォワード・スイッチングのプロセス・タイプ（アドレス・エントリ 1024）...
  • Page 11 IESH-MB208-R のパネル・レイアウト 1. 散熱口 2. 電源入力およびアース用端子台 3. MISUMI のロゴ 4. 電源入力 LED 5. 10/100BaseT(X) ポート 6. TP ポートの 100 Mbps LED 7. TP ポートの 10 Mbps LED DIN レール・キット - 11 -...
  • Page 12 取り付け寸法 (単位 = mm) DIN レール・マウント IESH-MB208-R をボックスから取り出すと、リア・パネルにプラスチックの DIN レール 装着用プレートが固定されています。DIN レール・キットを再装着する必要がある場 合は、以下の図ように、必ず DIN レール・キットを上にして装着してください。 ステップ 1: ステップ 2: DIN レールの上部をスロットに挿入しま 下図のように、DIN レール装着ユニットを す。 所定の場所にしっかり取り付けます。 MISUMI IESH-MB208-RのDINレールを 取り外すには、マイナスのドライバを IESH-MB208-Rの下のDINレール・キット に水平に挿入して引き上げるようにしま す。 - 12 -...
  • Page 13 配線要件 注意 安全第一！ インストールまたは IESH-MB208-R の配線の前に電源コードを必ず 外してください。 各電線および共通線の最大許容電流量を計算してください。各回 線容量の最大共許容電流を規定するすべての電気法規を厳守し てください。 電流が最大定格を超えると、配線が過熱して、装置に深刻な損 傷を与える原因となります。 以下の事項にも注意を払ってください:  電源とデバイスの回線は分離してください。電線とデバイス線を交差させる必 要がある場合は、2 本の回線を必ず直交させてください。  メモ: 同じ電導管に信号線または通信線と電線を混在させないでください。干 渉を避けるため、信号特性の異なる回線は分離してください。  回線を通して送信される信号の種類により、どの回線を分離するかを決定で きます。通常、同様の電気特性を共有する回線は結束されます。  入力線と出力線は分離してください。  必要なら、システムのすべてのデバイスの配線に表示を付けておくように強く推 奨します。 IESH-MB208-R の接地 接地と回線のルーティングは電磁干渉（EMI）による ノイズを制限するのに役立ちます。デバイスを接続す る前に、3 接点端子台の右端を接地してください。 注意 この製品は金属パネルなどの接地に優れた搭載面に取り付けるよ うに設計されています。 - 13 -...
  • Page 14 注意  Class 2 対応の電源のみを接続してください。  使用できるのは 28-12 AWG び 60/75℃対応銅線のみです。  最大トルクは 4.5 in-lb です。 通信接続 IESH-MB208-R は 7 または 8 つの 10/100BaseT(X) イーサネット・ポートと 1 つま たは 0（なし）の 100BaseFX （SC/ST 型コネクタ）光ファイバ・ポートを備えていま す。. 10/100BaseT(X) イーサネット・ポートの接続 IESH-MB208-R のフロント・パネル上の 10/100BaseT(X) ポートはイーサネット対 応デバイスの接続に使用されます。...
  • Page 15 RJ45 (8 ピン)－RJ45 (8 ピン) クロス・オーバー・ケーブルの配線 注意 これは Class 1 Laser/LED 製品です。目に深刻な損傷を与えない ように、レーザー光線を目に直接入れないでください。 LED インジケータ IESH-MB208-R のフロント・パネルには複数の LED インジケータが用意されていま す。各 LED の機能は以下の通りです。 色 状態 説明 電源入力に電源が供給されていま 点灯 す。 オレンジ 電源入力に電源が供給されていませ 消灯 ん。 点灯 TP ポートが 10 Mbps リンクを使用 点滅 10 Mbps でデータを送信中...
  • Page 16 デュアル・スピード機能とスイッチング IESH-MB208-R の 10/100 Mbps スイッチド RJ45 ポートは両者が対応している最 大データ通信速度で自動ネゴシエートします。IESH-MB208-R の全製品はインス トールおよびメンテナンス時にソフトウェア設定が不要な Plug & Play デバイスです。 スイッチド RJ45 ポートの半/全二重モードはユーザーに従属しており、接続デバイス が対応する通信測度により、（自動ネゴシエーションで）全二重または半二重に変 更されます。 スイッチング、フィルタリング、フォワーディング パケットがスイッチド・ポートの 1 つに到達するたびに、パケットをフィルタリングするか、 フォワーディングするか決定されます。同じポ―ト・セグメントに属するソース・アドレス とデスティネーション・アドレスを有するパケットはフィルタリングされて、1 つのポートに 強制送信されるので、それらのパケットを処理する必要からネットワークの残りを解 放します。他のポートのデスティネーション・アドレスを有するパケットは当該ポートに フォワーディングされるので、必要のない他のポートには送信されません。ネットワーク の動作を維持するのに使用される（特別なマルチ・キャスト・パケットなどの）パケット はすべてのポートにフォワーディングされます。 IESH-MB208-R はストア・アンド・フォワード・スイッチング・モードで動作し、不良パ ケットを除去して、ネットワークのトラフィック渋滞時に最高のパフォーマンスが得られ るようにします。 スイッチングとアドレス・ラーニング IESH-MB208-R は最大 1,000 のノード・アドレスを記録できるアドレス表を備えてい...
  • Page 17 FCC Part 15, CISPR (EN55022) class A EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (サージ), EN61000-4-6 (CS) 衝撃 IEC 60068-2-27 自由落下 IEC 60068-2-32 振動 IEC 60068-2-6 保証 1 年 Applier Misumi Korea Corp. Device Name Ethernet Switch Manufacturer Moxa, Inc. - 17 -...
