Optimus AR Series Instruction Manual

Ar01

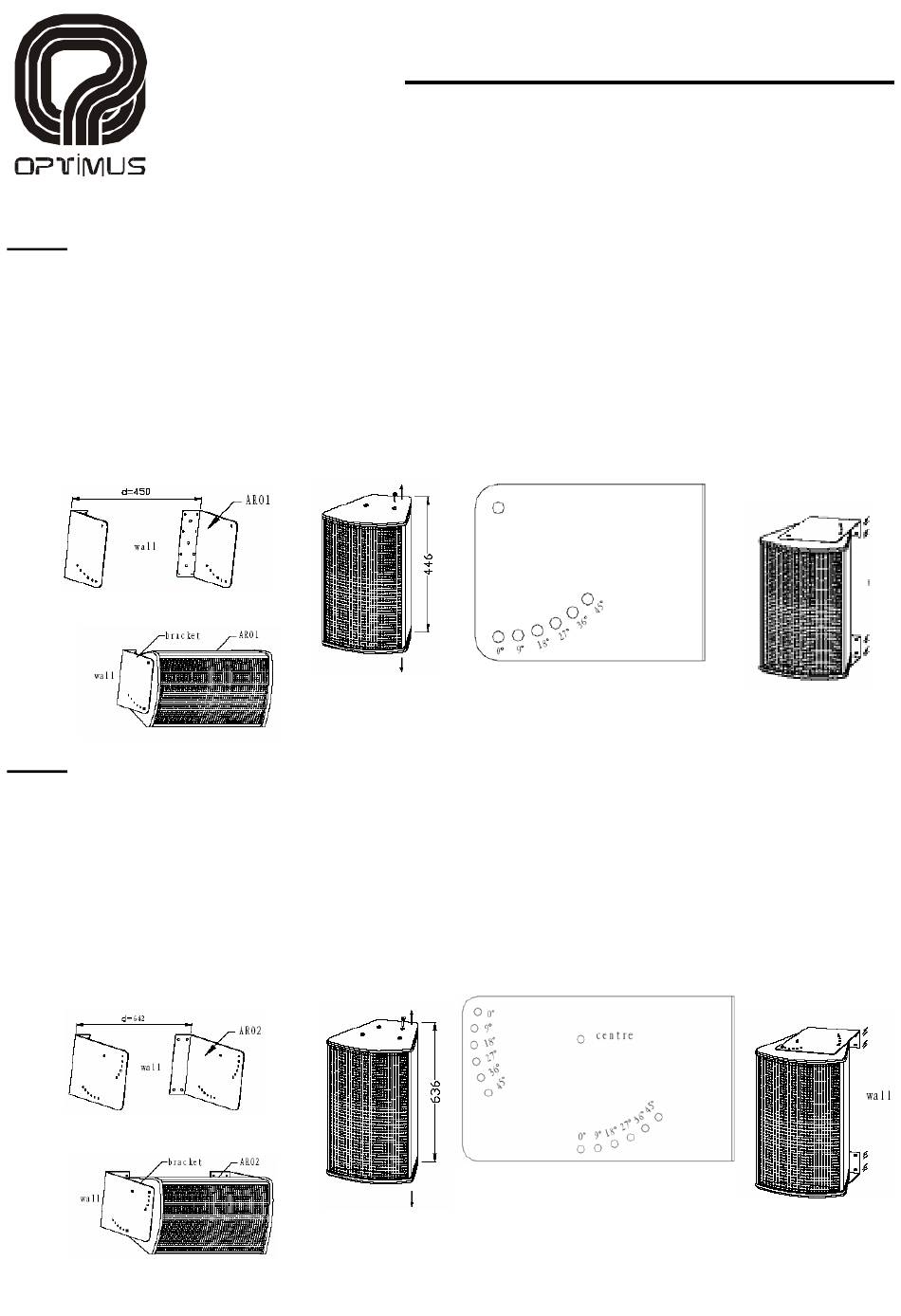

1. Coloque los anclajes en la pared donde se ubicará el altavoz AR-01. Marque y taladre 4 agujeros
para los tornillos. Instale los 4 tornillos para fijar los anclajes en la pared. Figura 1.
2. Quite los 2 tornillos de la parte superior del altavoz y los 2 de la parte inferior, tal como muestra la
figura 2.
3. Instale el altavoz entre los dos anclajes. Ajuste el ángulo de instalación en función de la orientación
deseada, tal como se indica en la figura 3. Fije el altavoz a los anclajes mediante 2 tornillos de
Ø11x50 en cada lateral.
Figura 1
Ar02
1. Coloque los anclajes en la pared donde se ubicará el altavoz AR-02. Marque y taladre 8 agujeros
para los tornillos. Instale los 8 tornillos para fijar los anclajes en la pared. Figura 6.
2. Quite los 4 tornillos de la parte superior del altavoz y los 4 pies y 4 tornillos de la parte inferior, tal
como muestra la figura 7.
3. Instale el altavoz entre los dos anclajes. Ajuste el ángulo de instalación en función de la orientación
deseada, tal como se indica en la figura 8. Fije el altavoz a los anclajes mediante 3 tornillos de
Ø11x50 en cada lateral.
Figura 6
Figura 10
Figura 2
Figura 5
MANUAL DE INSTRUCCIONES
KIT DE MONTAJE EN PARED
Figura 7
S-077S1 / S2
Figura 3
Figura 8
SERIE AR
Figura 4
Figura 9
