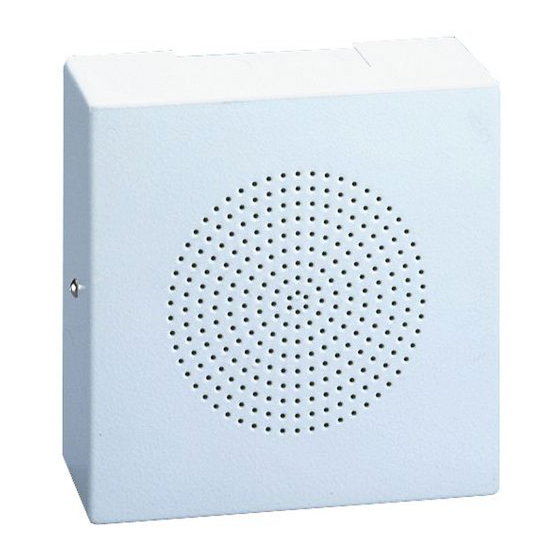

Optimus WSM-5061 Instruction Manual

MANUAL DE INSTRUCCIONES
CARACTERÍSTICAS
Modelo
Altavoz
Potencia RMS
Selección de potencia 100 V
Selección de potencia 70 V
Impedancia
Sensibilidad
Presión acústica
Respuesta en frecuencia
Dispersión 1 kHz / 4 kHz
Dimensiones (mm)
Peso
Acabados
Color
Montaje
Certificación
Selección de potencia
GUÍA DE INSTALACIÓN Y DESMONTAJE
Paso 1 – Quitar los tres tornillos laterales.
Paso 2 – Retirar la tapa superior.
Paso 3 – Quitar las dos planchas metálicas laterales para dejar libres los agujeros de entrada y la salida de cables.
Paso 4 – Pasar la línea de altavoces por uno de los agujeros y conectar los cables a los terminales IN+ y IN- de la regleta de
conexión.
Paso 5 – Continuar la conexión de la línea desde los terminales OUT+ y OUT-, sacando los cables de línea por el agujero restante.
ALTAVOZ ESPECIAL
ATENCIÓN:
⋅ La instalación debe ser realizada por personal técnico
cualificado.
⋅ Conectar en paralelo los altavoces a los terminales de
salida correspondientes del amplificador.
⋅ Asegurarse de que todos los altavoces tengan la
misma polaridad.
⋅ No cambiar la toma del transformador mientras el
altavoz está en funcionamiento.
⋅ No exponer el equipo a fuentes de calor, ni a la llama.
WSMS-5061VA
5" bicono
6 W
6 W, 3 W,1'5 W y 0'75 W
3 W, 1'5 W, 0'75 W y 0'375 W
1k7 Ω, 3k7 Ω, 6k7 Ω y 13K3 Ω
91 dB SPL a 1 W, 1 m y 1 kHz
99 dB SPL a 6 W, 1m y 1 kHz
150 ~ 18.000 Hz
165º / 70º
163,5 x 163,5 x 60 (fondo)
2,1 kg
Acero liso
Blanco (RAL 9010)
Por tornillos
BS-5839 parte 8
Terminales del transformador
WSM-5061VA
