S'assurer que les câbles électriques et les disjoncteurs d'alimentation sont
1)
compatibles avec la capacité nominale de l'onduleur de façon à éviter tout ri sque
d'électrocution ou d'incendie.
REMARQUE : Ne pas utiliser la prise murale 16A comme source d'alimentation de
l'onduleur, car son intensité nominale est inférieure à l'intensité d'entrée maximale de
l'onduleur. La prise risque de brûler et d'être endommagée.
Ouvrir (Position Off) le disjoncteur d'alimentation avant de procéder à l'installation.
2)
3) Arrêter toutes les charges à raccorder avant de les connecter à l'onduleur.
4) Préparer les câbles en suivant les indications du tableau suivant :
Modèle
E3 Pro 5-6k RT
E3 Pro 10k RT
REMARQUE 1 : Afin d'assurer la sécurité et l'efficacité, il est recommandé d'utiliser les
câbles appropriés indiqués dans le tableau ci-dessus, ou des câbles de sections
supérieures. Utiliser impérativement des câbles souples.
REMARQUE 2 : La sélection des couleurs de câbles doit être effectuée en conformité
avec les lois et règlements électriques locaux.

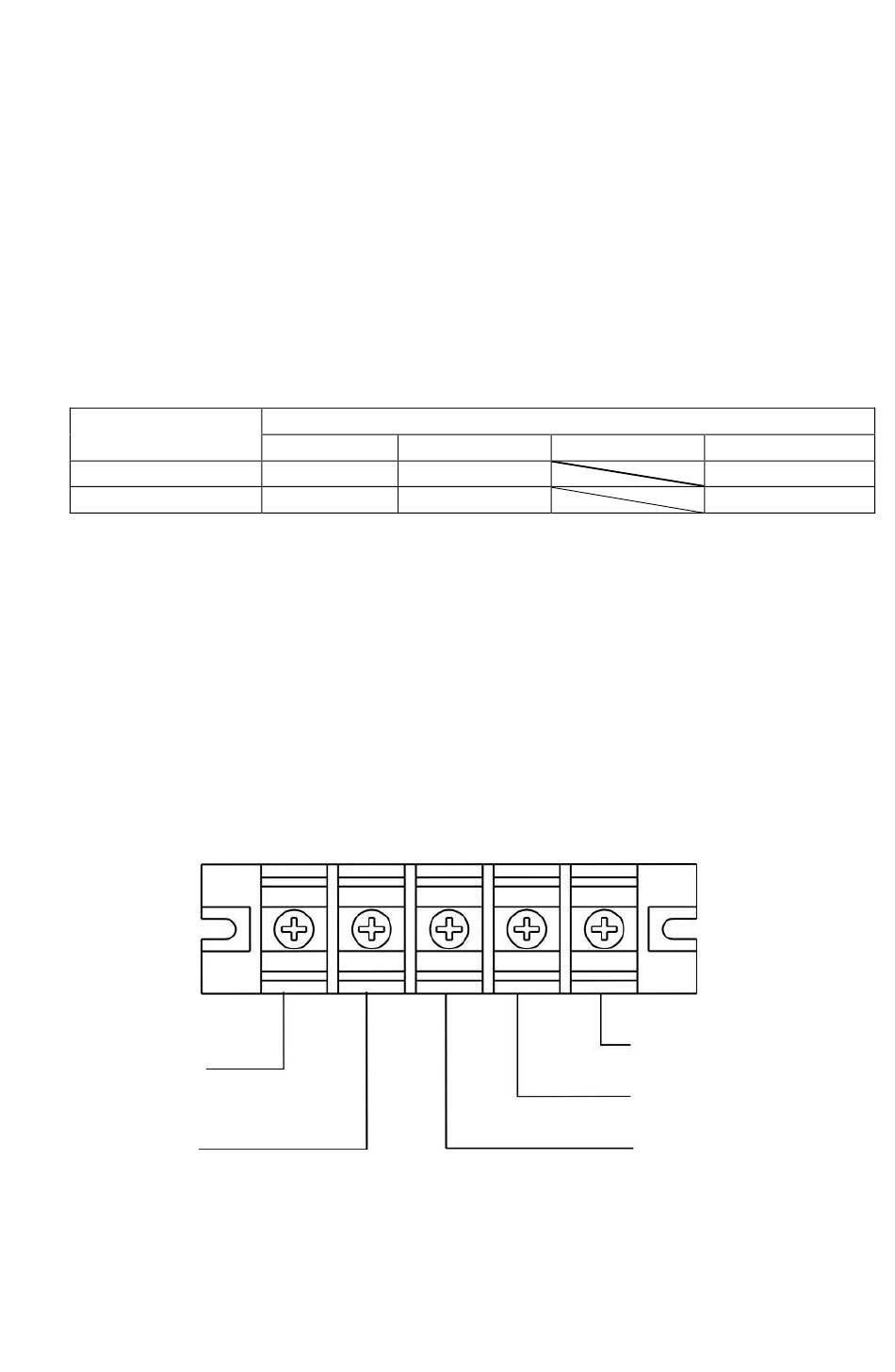

5) Retirer le couvercle du bornier situé sur la face arrière de l'onduleur. Connecter
ensuite les câbles comme illustré sur les schémas de borniers suivants : (Le câble de terre
doit être connecté en premier lors de la connexion des câbles. Le câble de terre doit être
déconnecté en dernier lors de la déconnexion des câbles !)
Sortie phase
Sortie neutre
REMARQUE 1 : S'assurer que tous les câbles sont solidement connectés sur les borniers.
