INFOSEC E3 Pro RT User Manual page 43

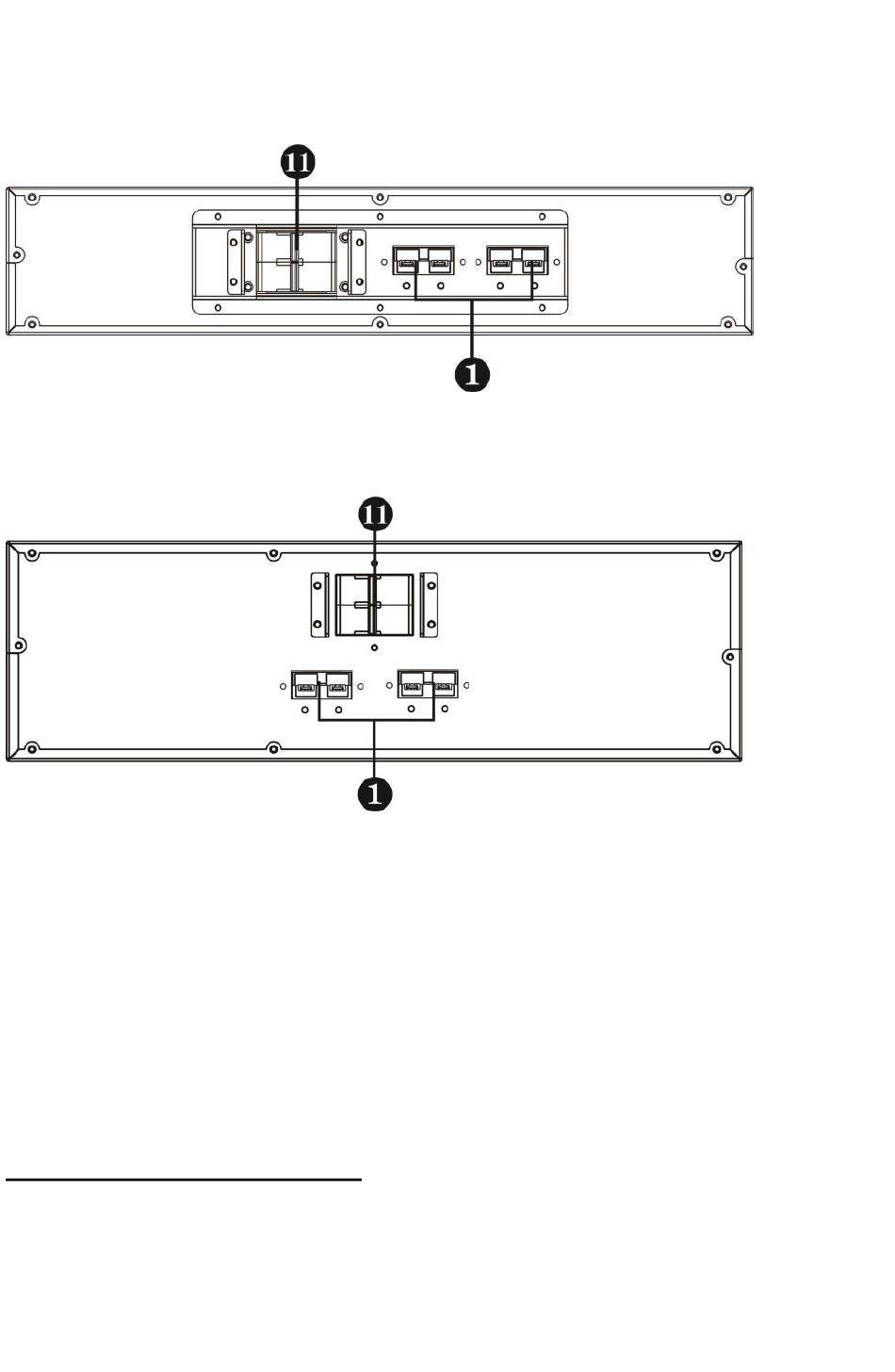

Armoire batterie 2U (E3 Pro 5-6k RT)
Armoire batterie 3U (E3 Pro 10k RT)
1. Connecteur de batterie externe
2. Port de communication RS-232
3. Emplacement SNMP intelligent
4. Port de communication USB
5. Connecteur de fonction d'arrêt d'urgence (connecteur EPO)
6. Disjoncteur d'entrée
7. Bornier des entrées/sorties (voir le diagramme 3 pour plus de détails)
8. Borne de sortie
9. Borne de terre
10. Bornier d'entrée secteur
11. Disjoncteur de sortie du bloc des batteries
2-3. Installation d'un onduleur seul
L'installation et le câblage doivent être effectués conformément aux normes locales en
vigueur relatifs aux installations électriques basse tension. Les tâches suivantes doivent être
exécutées par des professionnels ayant leurs habilitations électriques.
