Goobay 95670 User Manual

Bedienungsanleitung
DE
4-fach USB 2.0 Hi-Speed HUB
1 Sicherheitshinweise
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hin-
weise zum korrekten Gebrauch.
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor Gebrauch.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produk-
tes verfügbar sein.
• Bewahren Sie die Betriebsanleitung auf.
Spannungsfrei nur bei gezogenem Stecker.
• Ziehen Sie im Notfall, nach Gebrauch und bei Gewitter den Netzstecker
direkt am Steckergehäuse aus der Steckdose.
Bei optionaler Verwendung mit einem Netzteil:
• Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen
Steckdosen verwendet werden, um es im Notfall und nach Gebrauch
schnell aus dieser entfernen zu können.
• Öffnen Sie niemals das Gehäuse.
• Modifizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
Verletzungsgefahr durch Stolpern und Sturz.
• Installieren Sie das Produkt so, dass keine Personen oder Sachen z.B.
durch Herabstürzen, Stolpern o. ä. verletzt oder beschädigt werden kön-
nen.
Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern muss
sofort vom Netz getrennt und gegen unbeabsichtigte Weiterbenutzung gesi-
chert werden.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem Zu-
stand.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe und di-
rekte Sonneneinstrahlung, Mikrowellen sowie Vibrationen und mechani-
schen Druck.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädigungen,
Störungen und anderen nicht durch die Begleitdokumentation behebbaren
Problemen, an Händler oder Hersteller.
• Decken Sie das Produkt nicht ab.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen unbeabsich-
tigte Benutzung.
2 Beschreibung und Funktion
2.1 Produkt

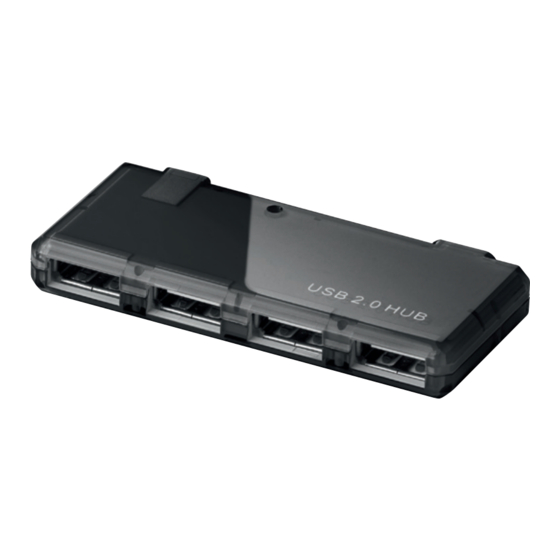

Dieses Produkt ist ein USB-2.0-Verteiler, an den bis zu 4 USB-Geräte über
eine USB-Buchse angeschlossen werden können. Es dient zur Datenübertra-
gung und Schnittstellenerweiterung Ihres Computers.
2.2 Lieferumfang
4-fach USB 2.0 Hi-Speed HUB, Anschlusskabel, Betriebsanleitung
○ Ein Netzteil ist nicht im Lieferumfang enthalten. Ohne Verwendung eines
Netzteils steht die verfügbare Stromstärke des Computers vom USB-An-
schluss zur Verfügung.
2.3 Bedienelemente
1 DC-Buchse 4 USB-A-Ausgänge
2 Betriebs-LED 5 USB-A 2.0-Stecker
3 USB-A-Eingang
2.4 Technische Daten
Artikelnummer
Anschlüsse - Eingänge
Anschlüsse - Ausgänge
Eingang
Max. Datenübertragungsrate
REV2021-07-21 Änderungen vorbehalten.
V3.0cl
6 USB-B 2.0-Mini-
Stecker
95670
USB-A 2.0-Buchse, DC-Buchse
4x USB-A 2.0-Buchse
5,0 V
480 MBit/s
Systemvoraussetzungen
Maße
Gewicht
Anschlusskabel
Anschlüsse
Kabellänge
Gewicht
3 Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und Funktion" bzw. in den
„Sicherheitshinweisen" beschriebene Verwendung ist nicht
gestattet. Dieses Produkt darf nur in trockenen Innenräumen
benutzt werden. Das Nichtbeachten und Nichteinhalten dieser Bestimmun-
gen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und
Sachschäden führen.
4 Vorbereitung
1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit.
2. Vergleichen Sie die technischen Daten aller zu verwendenden Geräte und
stellen Sie die Kompatibilität sicher.
5 Anschluss und Bedienung
1. Schließen Sie den USB-Eingang des HUBs über das Anschlusskabel an
Ihrem PC an.
Die Betriebs-LED leuchtet blau, wenn das Kartenlesegerät betriebsbe-
reit ist.
2. Schließen Sie bis zu vier USB-Endgeräte über geeignete USB-Kabel an
die USB-Ausgänge des HUBs an.
3. Trennen Sie alle Kabelverbindungen nach Gebrauch.
6 Wartung, Pflege, Lagerung und Transport
Das Produkt ist wartungsfrei.
ACHTUNG!
• Bei optionaler Verwendung mit einem Netzteil:
Ziehen Sie vor jeder Reinigung den Netzstecker.
• Verwenden Sie zum Reinigen nur ein trockenes und weiches Tuch.
• Verwenden Sie keine Reinigungsmittel und Chemikalien.
• Lagern Sie das Produkt bei längerem Nichtgebrauch für Kinder unzugäng-
lich und in trockener und staubgeschützter Umgebung.
• Lagern Sie das Produkt kühl und trocken.
• Heben Sie die Originalverpackung für den Transport auf.
7 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder
Entsorgung zugeführt werden, weil giftige und gefährliche
Bestandteile bei unsachgemäßer Entsorgung die Gesundheit und
Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem
Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte
am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an
dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben.
Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem
Produkt, der Betriebsanleitung und/oder der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und
Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz
unserer Umwelt.
WEEE Nr.: 82898622
8 Verwendete Symbole
Nur zur Verwendung im Innenbereich IEC 60417- 5957
Gleichspannung
- 1 -
Pillmanstraße 12 | 38112 Braunschweig | Germany
95670
Windows 2000, XP, VISTA 7, 8, 10 und
MacOS
32 x 73,3 x 10 mm
21 g
USB-A 2.0-Stecker,
USB-B 2.0-Mini-Stecker
0,4 m
15 g
Sachschäden
IEC 60417- 5031
Goobay® by Wentronic GmbH
