Goobay 93893 Quick Start Manual

Schnellstart-Anleitung für Schreibtisch-USB-HUBs
ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur
Benutzung. Bewahren Sie dieses Dokument auf.
ACHTUNG! Diese Bedienungsanleitung ist eine Schnellstart-Anleitung. Weitere Informationen finden Sie auf beiliegender CD-Rom und/oder
bekommen Sie ggf. über www.wentronic.com als Download oder über den Postweg über die Adresse am Seitenende.
1 Sicherheitshinweise:
ACHTUNG! Die Montage und Demontage des Produktgehäuses darf nur durch ausgebildetes Fachpersonal erfolgen!
GEFAHR! Lebensgefahr durch Stromschlag! Vermeiden Sie den Kontakt mit Netzspannungen!
ACHTUNG! Brandgefahr durch Überlastung! Achten Sie auf die maximalen Ausgangsströme des Produktes!
ACHTUNG! Kurzschlussgefahr! Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!
ACHTUNG! Verletzungsgefahr durch Stolpern! Achten Sie auf sichere Kabelverlegung!
2 Beschreibung und Funktion:
Ihr USB-Hub dient dazu, Ihre USB-PC-Schnittstelle/n zu erweitern. Sie können USB-Kleingeräte damit laden und/oder betreiben. Der USB-HUB wird in die 60 bzw.
80 mm Kabeldurchführung von Schreibtischen integriert.
Bitte beachten Sie, dass es zwei Gruppen von USB Geräten gibt:
Self powered = Geräte mit eigener Stromversorgung z.B. Drucker, Scanner...
Bus powered = Geräte die über den USB-Anschluss mit Energie versorgt werden, z.B. USB-Maus, USB-Tastatur, USB-Speichermedien, USB-Headsets...
Der USB-HUB unterstützt max. ein „Bus powered" Gerät. Alle anderen angeschlossenen Geräte müssen „Self powered" sein.
Plug&Play: Das installieren einer Treiber-Software von CD-ROM ist für den USB-HUB nicht erforderlich.
Betriebssysteme: Windows 2000, XP, VISTA, Windows 7 und MAC OS

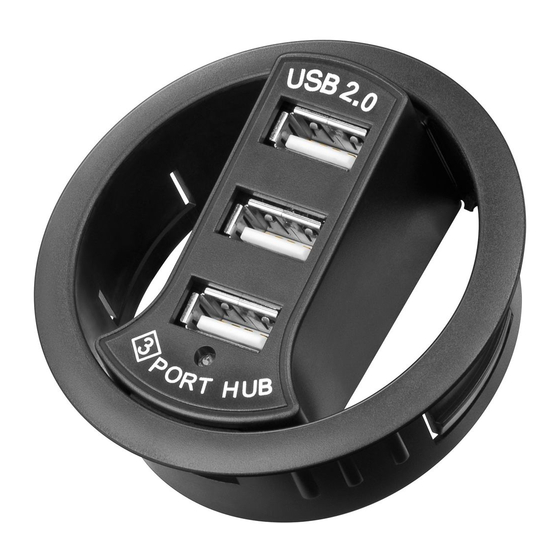

Modell 93893
3 USB-Ports
Ausstattung
Einbaudurchmesser
60 mm
3 Anschluss und Bedienung:
1. Stecken Sie den USB-HUB in eine geeignete Kabelführung am Schreibtisch.
2. Schließen Sie das integrierten Kabel an einen USB-Port Ihres PCs/Laptops und
ggf. die Klinkenkabel an die Audio-Ein- bzw. Ausgänge.
3. Schließen Sie Ihre USB-Kleingeräte an den USB-HUB an. Achten Sie dabei auf Kapitel 1.
4 Gewährleistung und Haftung:
• Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung
nur das Produkt selbst ab.
• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Bedienung oder Wartung, die nicht in dieser Anleitung
beschrieben sind, entstanden sind.
• Ändern und modifizieren Sie das Produkt und dessen Zubehör nicht.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.
5 Entsorgungshinweise:
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der
Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen
können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf
dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Richtlinie: 2002/96/EG
WEEE Nr.: 82898622
6 CE-Konformitätserklärung:
Dieses Produkt ist mit der nach Richtlinie 2004/108/EG vorgeschriebenen Kennzeichnung versehen: Mit dem CE-Zeichen erklärt der Hersteller, dass das Produkt die
grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www.wentronic.com angefordert werden. Alle
Handelsmarken und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber.
7

Technische Daten:

Lieferumfang
Eingangs- und Ausgangsspannung
Datentransfer
Kompatibilität
Revision Date: 2011-07-19
Version 1
93894
3 USB-Ports
1 Audio IN+OUT 3,5 mm Stereoklinke
60 mm
USB-HUB, Netzteil, Betriebsanleitung
5 V DC
Max. 480 Mb/s
USB 1.1, 2.0
93895 93896
4 USB-Ports 4 USB-Ports
1 Audio IN+OUT 3,5 mm Stereoklinke
80 mm
Beispielabbildung:
2
1
80 mm
Goobay®
Pillmannstrasse 12
D-38112 Braunschweig / Germany
www.goobay.de
Made in China
