DE Betriebsanleitung
5/8 Port Fast Ethernet Netzwerk-Switch | 5/8 Port Gigabit Ethernet Netzwerk-Switch
Sicherheitshinweise
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor Gebrauch
durch.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum
korrekten Gebrauch.
• Bewahren Sie die Betriebsanleitung auf.
Sie muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.
Netzteil
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen
Steckdosen verwendet werden, um es im Notfall und nach Gebrauch schnell
aus dieser entfernen zu können.
Spannungsfrei nur bei gezogenem Stecker.
• Ziehen Sie im Notfall, nach Gebrauch und bei Gewitter den Netzstecker
direkt am Steckergehäuse aus der Steckdose.
Produkt und Netzteil:
• Öffnen Sie niemals das Gehäuse.
• Vergleiche Sie technische Daten von Produkt, Stromnetz und
Peripheriegeräten.
Diese müssen identisch sein.
• Reparieren Sie defekte Produkte nicht selbst, sondern wenen Sie sich an
den Händler oder Hersteller.
•
Modifizieren und demontieren Sie Produkt und Zubehör nicht
• Verwenden Sie nur das mitgelieferte Netzteil.
Nicht für Kinder geeignet. Das Produt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen
unbeabsichtigte Benutzung.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe,
und direkte Sonneneinstrahlung, Mikrowellen, sowie Vibrationen und
mechanischen Druck.
Verletzungsgefahr durch Stolpern und Sturz.
Beschreibung und Funktion
Netzwerkverteiler
Dieses Produkt ist ein Netzwerkverteiler, der Ihr Heimnetzwerk ohne
großen Installationsaufwand erweitert und die Vernetzung mehrerer PC`s
oder anderer Ethernet-fähigen Geräteuntereinander oder mit dem Internet
ermöglicht. Es unterstützt Auto-Negotiaton, d. h. anders als bei einem Hub
werden Datenpakete per Hardware-Adresse an das jeweils gewünschte
Zielgerät weitergegeben. Auto-MDI(X) passt die Sende- und Empfangs-
leistung automatisch den kommunizierenden Geräten an. Die Übertra-
gungsmethode „Store and Forward" garantiert eine sichere Datenüber-
tragung.
Anzeigen
Power-LED an: Gerät eingeschaltet, Spannung liegt an.
Power-LED aus: Gerät ausgeschaltet, keine Spannung liegt an.
LAN 1-5/8-LED an: Gerät angeschlossen.
LAN 1-5/8-LED aus: kein Gerät angeschlossen.
LAN 1-5/8-LED blinkt: Gerät übermittelt Daten.
Lieferumfang
Artikel-Nr. Lieferumfang
71223, 93372 5 Prot Netzwerk-Switch, Netzteil, Bedienungsanleitung
71224, 93373 8 Port Netzwerk-Switch, Netzteil, Bedienungsanleitung
REV2019-09-03
V3.4 ir
Änderungen vorbehalten.

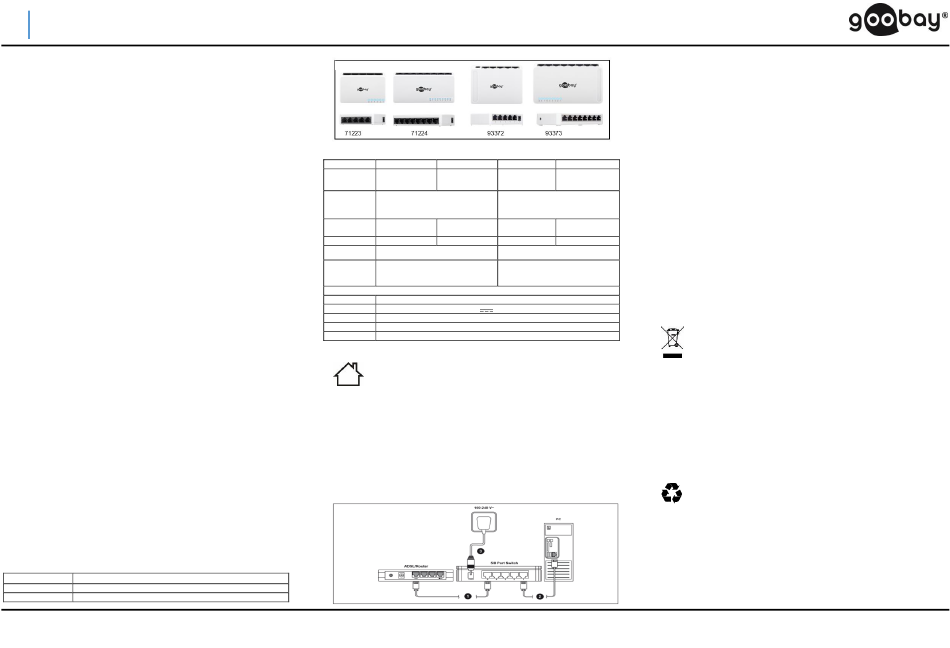

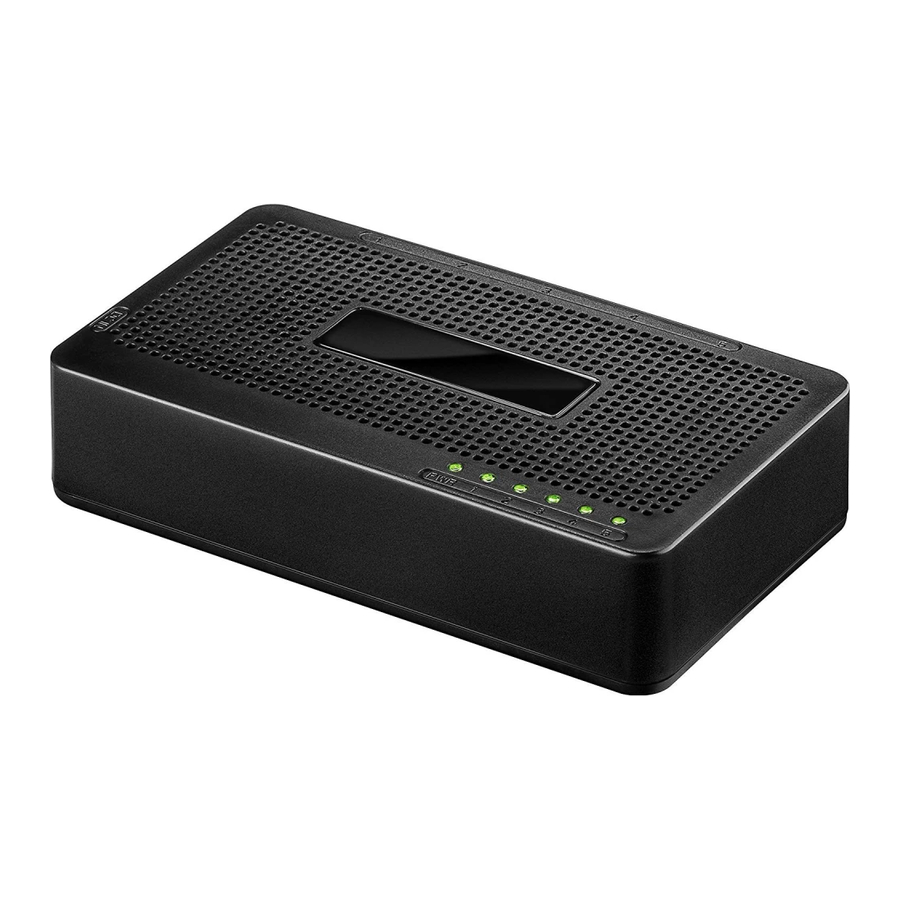

Produktabbildung
Technische Daten
Modell 71223 71224
Anschlüsse 5xRJ45-Buchse 8xRJ45-Buchse 5xRJ45-Buchse
DC-Buchse DC-Buchse
(5,5 x 2,5 mm) (5,5 x 2,5 mm) (5,5 x 2,5 mm)
Betriebsart max. 10/100Mbps (Halbduplex) max. 10/100/1000Mbps (Halbduplex)
max. 20/200Mbps (Vollduplex) max. 20/200/2000Mbps (Vollduplex)
„Store-and-Forward"
Übertragungsmethode Übertragungsmethode
Auto-Negotiation Auto MDI/MDIX
Maße 81 x 5 1x 21 123 x 59 x 33 96 x 67 x 25
mm
mm
Gewicht 58 g 77 g
Datenrate max 10/100 Mbps (Halbduplex) max 10/100/1000 Mbps (Halbduplex)
max 20/200 Mbps (Vollduplex) max 20/200/2000 Mbps (Vollduplex)
Weiter- IEEE 802.3 10Base-T
leitung IEEE 802.3u 100Base-TX
IEEE 802.3x Flow Control
Netzteil
Eingang 220-240 V~, 50/60 Hz 0,2 A
Ausgang 5V , 1000 mA
Maße 22 x 55 x 75 mm
Kabellänge 110 cm
Gewicht 50 g
Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und
Funktion beschrieben, ist nicht zugelassen. Dieses Produkt darf
nur in trockenen Innenräumen benutzt werden.
Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der
Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen
und Sachen führen.
Vorbereitung
• Vergleichen Sie die technischen Daten von Produkt, Stromnetz und
Peripheriegeräten. Diese müssen identisch sein.
• Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
Anschluss und Bedienung
1.
2.
3.
Der Netzwerkverteiler ist beliebig kaskadierbar, das heißt. es können
mehrere Netzwerkverteiler miteinander verwendet werden.
Der Netzwerkverteiler funktioniert automatisch und beinhaltet keine
93372 93373
während des Betriebs zu bedienenden Bedienelemente.
8xRJ45-Buchse
DC-Buchse DC-Buchse
(5,5 x 2,5 mm)
•
„Store-and-Forward"
Auto-Negotiation Auto MDI/MDIX Wartung, Pflege, Lagerung und Transport
132 x 75 x 24
Die Produkte sind wartungsfrei.
mm mm
• Verwenden Sie nur ein trockenes und weiches Tuch zum Reinigen.
78 g 126 g
• Verwenden Sie keine Reinigungsmittel und Chemikalien.
• Lagern Sie das Produkt kühl und trocken.
IEEE 802.3 10Base-T
• Lagern Sie das Produkt bei längerem Nichtgebrauch für Kinder
IEEE 802.3u 100Base-TX
unzugänglich und in trockener und staubgeschützter Umgebung.
IEEE 802.3x Flow Control
• Heben Sie die Originalverpackung für den Transport auf.
Entsorgungshinweis
Gerät
und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Gesund-
heit und Umwelt nachhaltig schädigen können. Sie sind als Verbraucher
nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektro-
nische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufs-
stelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das
Symbol auf dem Produkt, der Betriebsanleitung und/oder der Verpackung
weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung,
Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen
Beitrag zum Schutz unserer Umwelt. WEEE Nr.: 82898622
Verpackung
Verbinden Sie einen beliebigen RJ45 Anschluss des
Netzwerkverteilers über ein geschirmtes Netzwerkkabel mit
dem Router.
Verbinden Sie einen beliebigen RJ45 Anschluss des
Netzwerkverteilers über ein geschirmtes Netzwerkkabel mit
Ihren PC und/oder weiteren Ethernet-fähigen Geräten.
Schließen Sie das mitgelieferte Netzteil an den DC Eingang
des Netzwerkverteilers und an eine gut zugängliche Steckdose
an.
Trennen Sie den Netzwerkverteiler bei Bedarf für etwa
5 Minuten, um diesen zurückzusetzen.
Elektrische und elektronische Geräte dürfen nach der
europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt
werden. Deren Bestandteile müssen getrennt der Wieder-
verwertung oder Entsorgung zugeführt werden, weil giftige
Verpackungen können kostenlos in den entsprechenden
Sammelstellen entsorgt werden - Papier in der Papiertonne,
Kunststoffe im gelben Sack und Glas im Altglas-Container.
DE4535302615620
Goobay® | by Wentronic GmbH
Pillmannstraße 12 | 38112 Braunschweig
Germany
