Betriebsanleitung für
DE
USB-Hubs mit Audio
Artikelnummer: 96102, 96103
Lesen Sie die Betriebsanleitung vollständig und sorgfältig. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur Benutzung.
Bewahren Sie dieses Dokument zum Nachlesen oder für die Weitergabe des Produkts auf.
Sicherheitshinweise
Lebensgefahr durch Stromschlag
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen verwendet werden, um es im Notfall und nach Gebrauch
schnell aus dieser entfernen zu können.
>> Spannungsfrei nur bei gezogenem Stecker.
>> Im Notfall, nach Gebrauch und bei Gewitter Netzstecker direkt am Steckergehäuse ziehen!
>> Kontakt zu Netzspannungen vermeiden!
>> Technische Daten von Produkt, Stromnetz und Peripheriegeräten vergleichen. Diese müssen identisch sein oder innerhalb der vorge-
gebenen Parameter liegen.
>> Produkt, Produktteile und Zubehör nicht modifizieren, Gehäuse nicht öffnen.
>> Wartungs- und Reparaturarbeiten nur von Fachpersonal durchführen lassen.
>> Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck vermeiden.
>> Anschlüsse und Schaltkreise nicht kurzschließen.
Sachschaden durch ungeeignete Vorgehensweise
Wartung, Pflege
>> Das Produkt ist wartungsfrei.
>> Keine Reinigungsmittel und Chemikalien verwenden.
bestimmungsgemäßer Gebrauch
>> Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand verwenden.
>> Nur im Trockenen verwenden.
>> Nicht in explosionsgefährdeter Umgebung betreiben.
>> Nicht für Kinder und Personen mit physisch und/oder psychisch eingeschränkten Fähigkeiten geeignet.
>> Andere Verwendungszwecke als im Kapitel Beschreibung und Funktion geschildert, sind nicht gestattet.
Beschreibung und Funktion
Ihr Produkt dient als Schnittstellenerweiterung bzw. als Verlängerung Ihrer bestehenden PC-Audio- und USB-Schnittstellen und als optische
Integration in Büroschreibtische. Es ist speziell für die Integration in Tischdurchführungen von Büroschreibtischen konzipiert.
Lieferumfang
USB-Hub 96102 oder 96103

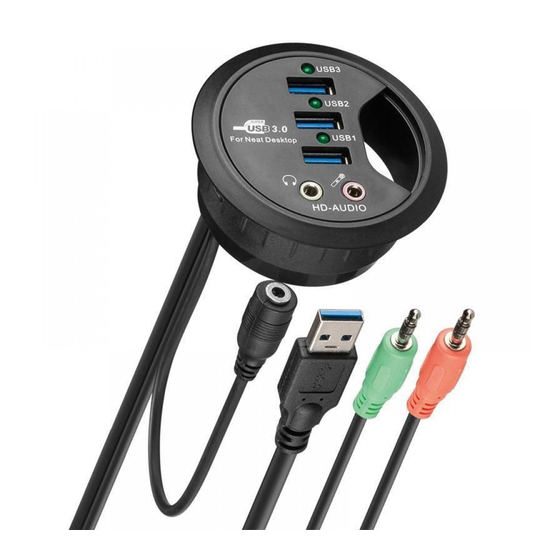

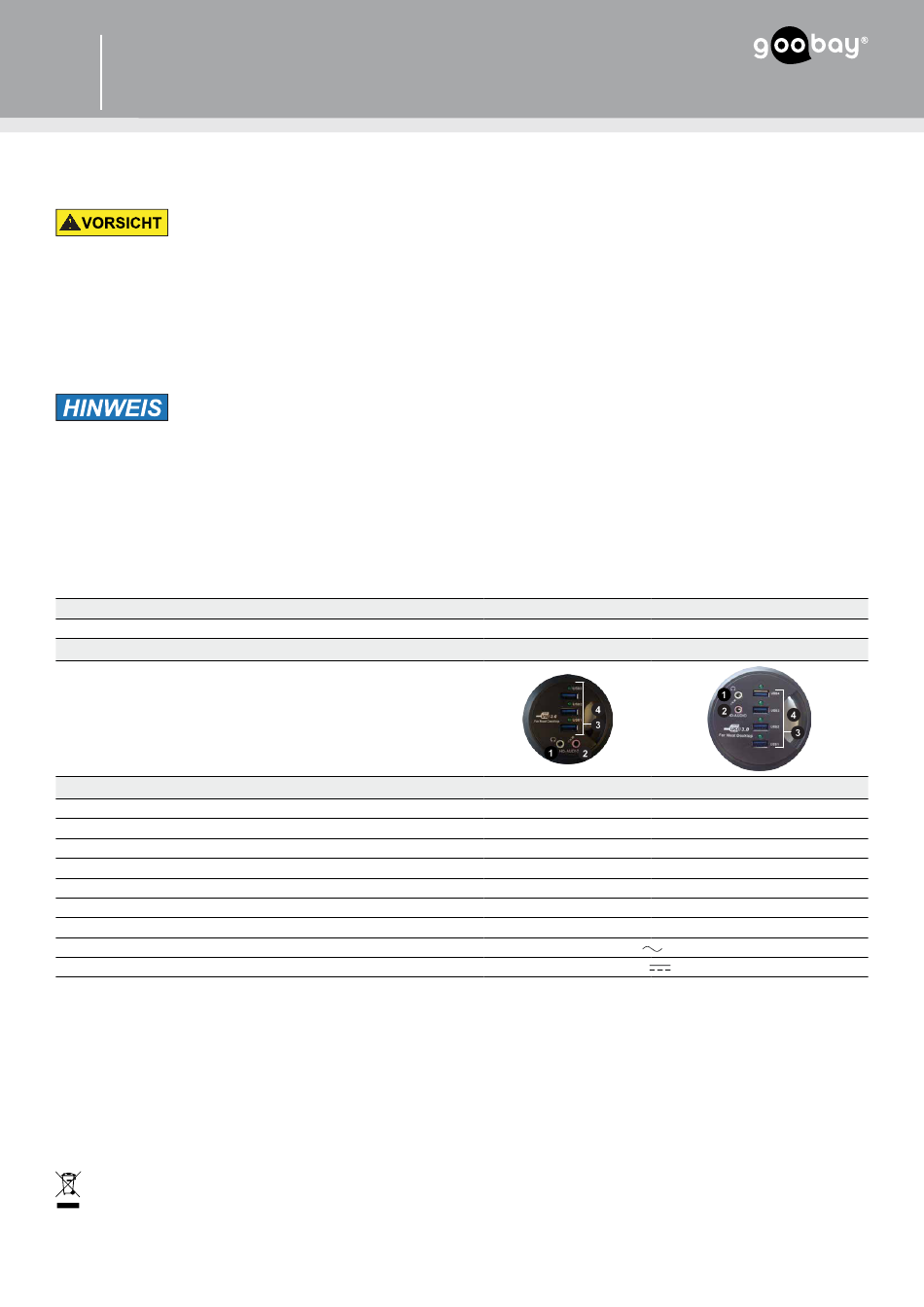

Bedienelemente
1 Kopfhörerausgang (3,5mm Stereoklinke)
2 Mikrofon-Eingang (3,5mm Stereoklinke)
3 USB-Ports mit Betriebs-LEDs
4 Kabeldurchführung
nicht abgebildet:
DC-Buchse an der Geräterückseite zum Anschluss des Netzteils
Technische Daten
USB-Hub
USB-Standard
USB-Anschlüsse
Audioanschlüsse
Maße
Gewicht
Netzteil HNO50400X
Eingang
Ausgang
Anschluss
1. Stecker Sie den USB-Hub in die Kabeldurchführungsöffnung Ihres Büroschreibtisches.
HINWEIS: Die 96102 ist für 60mm und die 96103 für 80mm Tischdurchführungen konzipiert.
2. Schließen Sie am Gerät befindlichen USB- und Audiokabel an eine freie Schnittstelle Ihres PCs an.
HINWEIS: USB3.0 ist abwärtskompatibel zu 2.0, allerdings müssen auch alle Peripheriegeräte USB3.0 unterstützen, um die volle Datenübertra-
gungsrate nutzen zu können.
3. Schließen Sie das Netzteil an den DC-Anschluss des USB-Hubs und an eine gut zugängliche Steckdose an.
Bedienung
Die Bedienung erfolgt ohne Treiberinstallation per Plug'n'play. Die Installation Ihrer am USB-Hub angeschlossenen Geräte lesen Sie bitte in deren
Betriebsanleitung nach.
Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestand-
teile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer
Entsorgung die Umwelt nachhaltig schädigen können. Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und
elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen
kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der
Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wich-
tigen Beitrag zum Schutz unserer Umwelt. WEEE Nr. 82898622
Netzteil HNO50400X Betriebsanleitung
Goobay | Pillmannstraße 12 | 38112 Braunschweig | Germany
®
Revisionsdatum: 2013-11-19 | Version 1
96102
96102
USB 3.0 (max. 5Gbps)
3x USB A-Buchse
1x Mikrofoneingang, 1x Kopfhörerausgang (3.5mm Stereoklinke)
Ø 71 (60) x 31mm
140g
100-240V 60/50Hz 0.6A max.
5V , 4A max.
96103
96103
4x USB A-Buchse
Ø 95 (80) x 31.2mm
168g
