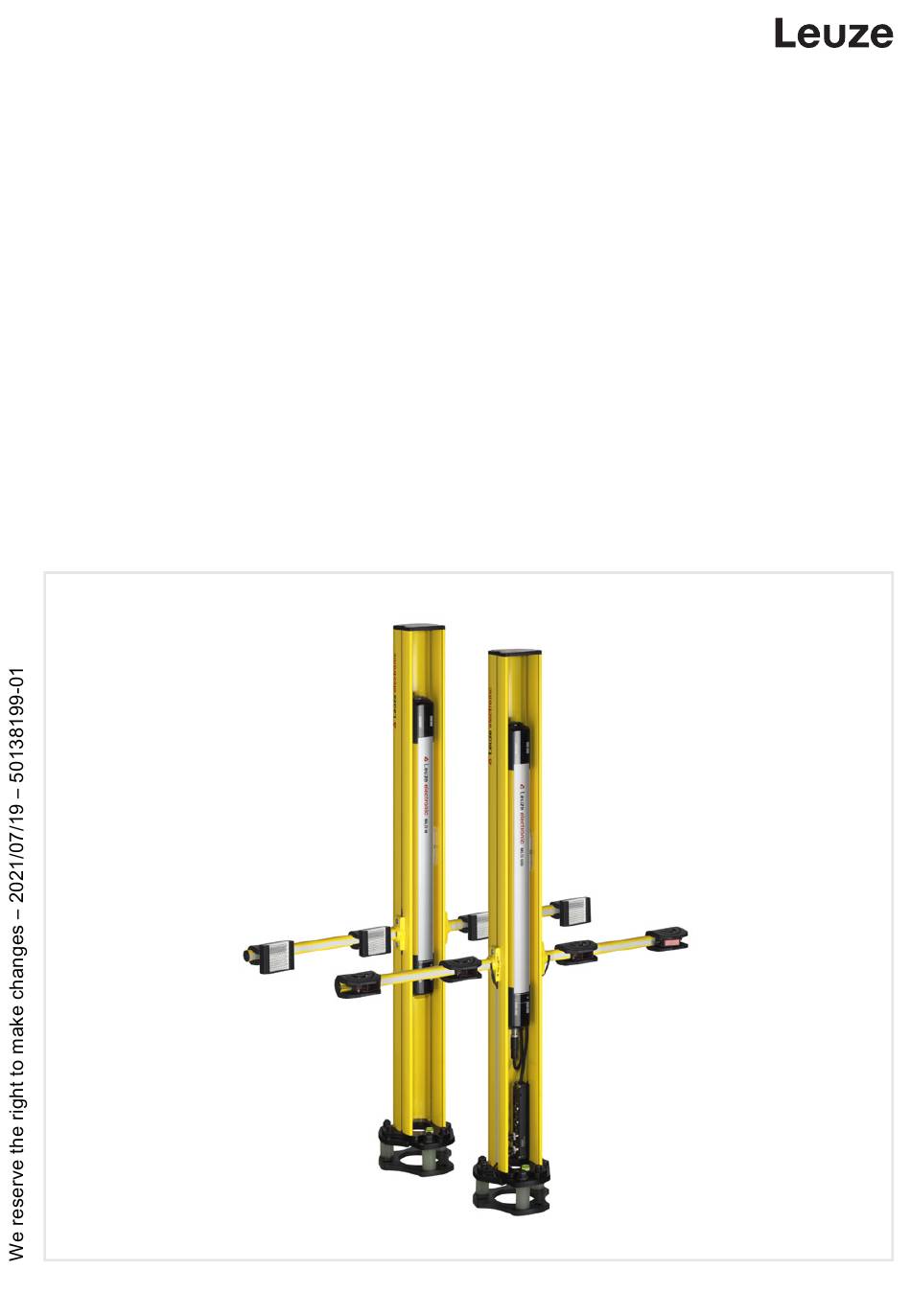

- Page 1 Sicherheits-Lichtschranken-Sets Protective sensor sets MLDSET-M1-1600T4 MLDSET-M2-1600T4 Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen Tel. +49 (0) 7021 573-0 info@leuze.de • www.leuze.com...
- Page 2 MDLSET-Mx-1600T4 (T-Shape)
- Page 3 Step 1...
- Page 4 Step 2...
- Page 5 Step 3...
- Page 6 Step 4...
- Page 7 Step 5...
- Page 8 Step 6...
- Page 9 MLDSET Komponenten (im Lieferumfang enthalten): UDC-1600-S2 Muting Transceiver MLD530-RT2M oder MLD530-RT3M MLD-M002 oder MLD-M003 Set-AC-MTX.2-4S (T-shape) AC-SCM6U-BT Fix-Anker W-FA/S Quittiereinheit AC-ABF70 Klemmhalterung BT-P40 Bohrschablone Anschlussleitung für MLD530 in passender Länge (Maschinen-Interface) muss separat bestellt werden! HINWEIS Befolgen Sie sorgfältig alle Hinweise zum Sicherheits-Sensor in der ...
- Page 10 Arbeitsschritte: Step 1: Säulen am Boden befestigen Bestimmen Sie den Befestigungsmittelpunkt der Säule anhand der Bodenplatte und markieren Sie diesen auf dem Boden. Setzen Sie die Bohrschablone auf den Mittelpunkt auf, richten Sie sie aus und markieren Sie die Bohrungen. ...
- Page 11 Checkliste - Vor der ersten Inbetriebnahme Step 7: bearbeiten Nehmen Sie die Maschine oder Anlage nach den Anweisungen der Original Betriebsanleitung des Sicherheits-Sensors in Betrieb. Service-Hotline Die Kontaktdaten der Hotline Ihres Landes finden Sie auf unserer Website www.leuze.com unter Kontakt & Support.
- Page 12 MLDSET components (included in delivery): UDC-1600-S2 MLD530-RT2M or MLD530-RT3M muting transceiver MLD-M002 oder MLD-M003 Set-AC-MTX.2-4S (T shape) AC-SCM6U-BT Fastening anchor W-FA/S AC-ABF70 acknowledgment unit BT-P40 clamp bracket Drilling template Connection cable in the correct lengths (machine interface) for the MLD530 must be ordered separately! NOTE Carefully follow all notices regarding the safety sensor in the...
- Page 13 Work steps: Step 1: Fasten the columns to the floor Use the base plate to determine the mounting midpoint of the column and make a mark on the floor. Set the drilling template on the center point, align it and mark the bore holes. ...
- Page 14 Step 7: Edit Start up the machine or system according to the original operating instructions of the safety sensor. Service hotline You can find the contact information for the hotline in your country on our website www.leuze.com under Contact & Support.
