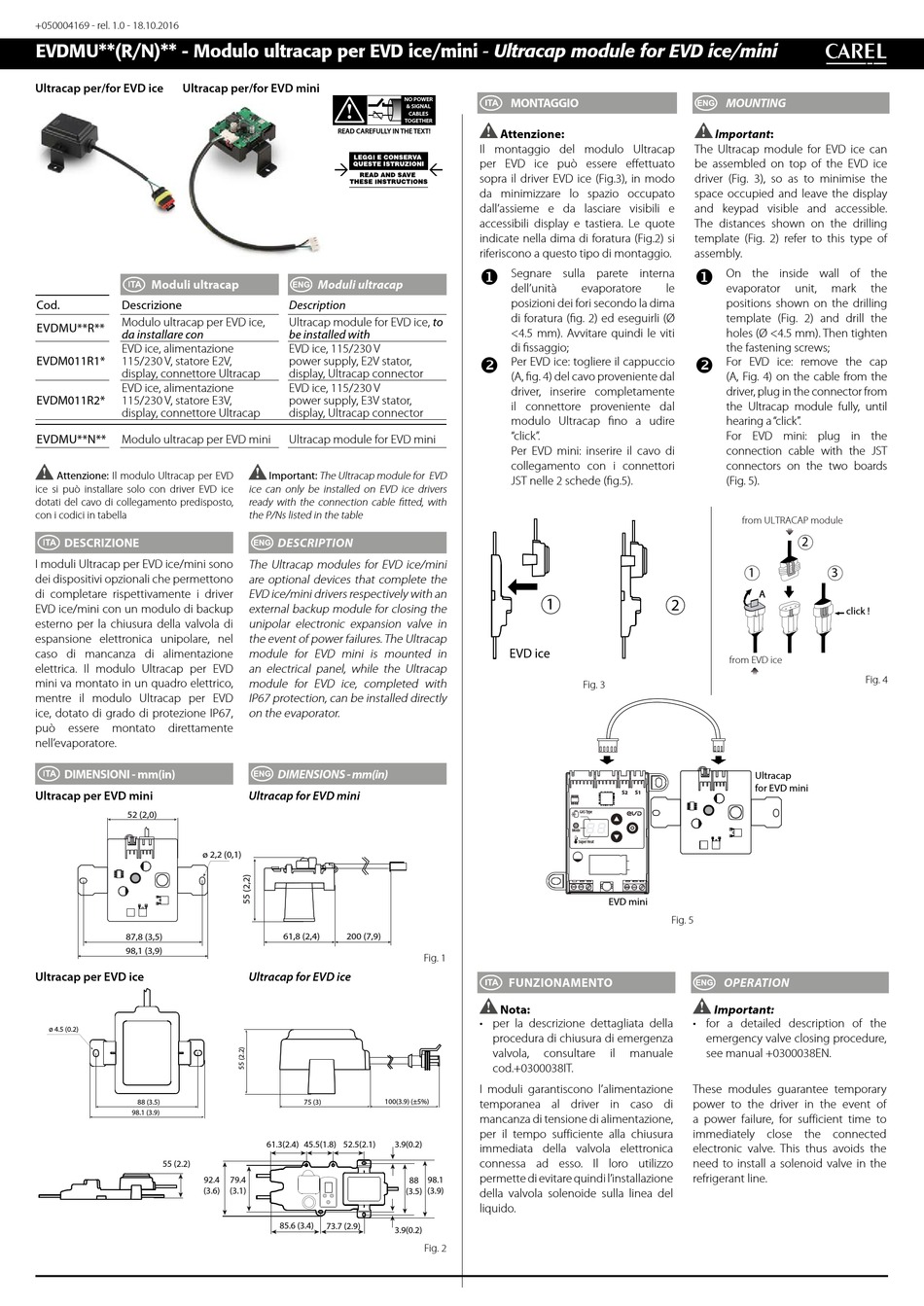

Carel Ultracap Instructions

+050004169 - rel. 1.0 - 18.10.2016
EVDMU**(R/N)** - Modulo ultracap per EVD ice/mini - Ultracap module for EVD

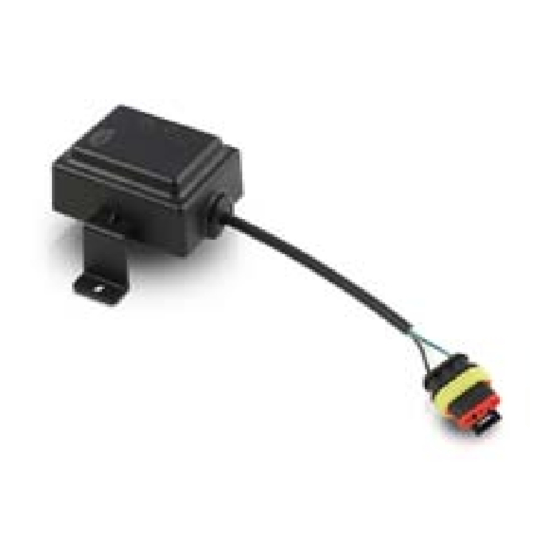

Ultracap per/for EVD ice Ultracap per/for EVD mini
Moduli ultracap
Cod. Descrizione
Modulo ultracap per EVD ice,
evDmu**R**
da installare con
EVD ice, alimentazione
evDm011R1* 115/230 V, statore E2V,
display, connettore Ultracap
EVD ice, alimentazione
evDm011R2* 115/230 V, statore E3V,
display, connettore Ultracap
evDmu**N** Modulo ultracap per EVD mini
Attenzione: Il modulo Ultracap per EVD
ice si può installare solo con driver EVD ice
dotati del cavo di collegamento predisposto,
con i codici in tabella
DESCRIZIONE
I moduli Ultracap per EVD ice/mini sono
dei dispositivi opzionali che permettono
di completare rispettivamente i driver
EVD ice/mini con un modulo di backup
esterno per la chiusura della valvola di
espansione elettronica unipolare, nel
caso di mancanza di alimentazione
elettrica. Il modulo Ultracap per EVD
mini va montato in un quadro elettrico,
mentre il modulo Ultracap per EVD
ice, dotato di grado di protezione IP67,
può essere montato direttamente
nell'evaporatore.
DIMENSIONI - mm(in)
Ultracap per EVD mini
52 (2,0)
ø 2,2 (0,1)
87,8 (3,5)
98,1 (3,9)
Ultracap per EVD ice
ø 4.5 (0.2)
88 (3.5)
98.1 (3.9)
55 (2.2)
92.4
(3.6)
NO POWER
READ CAREFULLY IN THE TEXT!
Moduli ultracap
Description
Ultracap module for EVD ice, to
be installed with
EVD ice, 115/230 V
power supply, E2V stator,
display, Ultracap connector
EVD ice, 115/230 V
power supply, E3V stator,
display, Ultracap connector
Ultracap module for EVD mini
Important: The Ultracap module for EVD
ice can only be installed on EVD ice drivers
ready with the connection cable fitted, with
the P/Ns listed in the table
description
The Ultracap modules for EVD ice/mini
are optional devices that complete the
EVD ice/mini drivers respectively with an
external backup module for closing the
unipolar electronic expansion valve in
the event of power failures. The Ultracap
module for EVD mini is mounted in
an electrical panel, while the Ultracap
module for EVD ice, completed with
IP67 protection, can be installed directly
on the evaporator.
diMensions - mm(in)
Ultracap for EVD mini
61,8 (2,4) 200 (7,9)
Ultracap for EVD ice
100(3.9) (±5%)
75 (3)
61.3(2.4) 45.5(1.8) 52.5(2.1) 3.9(0.2)
79.4
(3.1)
85.6 (3.4) 73.7 (2.9)
3.9(0.2)
MONTAGGIO
& SIGNAL
CABLES
TOGETHER
Attenzione:
Il montaggio del modulo Ultracap
per EVD ice può essere effettuato
sopra il driver EVD ice (Fig.3), in modo
da minimizzare lo spazio occupato
dall'assieme e da lasciare visibili e
accessibili display e tastiera. Le quote
indicate nella dima di foratura (Fig.2) si
riferiscono a questo tipo di montaggio.
Segnare sulla parete interna

dell'unità
posizioni dei fori secondo la dima
di foratura (fig. 2) ed eseguirli (Ø
<4.5 mm). Avvitare quindi le viti
di fissaggio;

Per EVD ice: togliere il cappuccio
(A, fig. 4) del cavo proveniente dal
driver, inserire completamente
il connettore proveniente dal
modulo Ultracap fino a udire
"click".
Per EVD mini: inserire il cavo di
collegamento con i connettori
JST nelle 2 schede (fig.5).
1
1
EVD ice EVD ice
GAS Type
Mode
Super Heat
Fig. 1
FuNZIONAMENTO
Nota:
• per la descrizione dettagliata della
procedura di chiusura di emergenza
valvola, consultare
cod.+0300038IT.
I moduli garantiscono l'alimentazione
temporanea al driver in caso di
mancanza di tensione di alimentazione,
per il tempo sufficiente alla chiusura
immediata della valvola elettronica
connessa ad esso. Il loro utilizzo
permette di evitare quindi l'installazione
88 98.1
(3.5) (3.9)
della valvola solenoide sulla linea del
liquido.
Fig. 2
ice/minic
MoUntinG
important:
The Ultracap module for EVD ice can
be assembled on top of the EVD ice
driver (Fig. 3), so as to minimise the
space occupied and leave the display
and keypad visible and accessible.
The distances shown on the drilling
template (Fig. 2) refer to this type of
assembly.
On the inside wall of the

evaporatore le evaporator
positions shown on the drilling
template (Fig. 2) and drill the
holes (Ø <4.5 mm). Then tighten
the fastening screws;

For EVD ice: remove the cap
(A, Fig. 4) on the cable from the
driver, plug in the connector from
the Ultracap module fully, until
hearing a "click".
For EVD mini: plug in the
connection cable with the JST
connectors on the two boards
(Fig. 5).
from ULTRACAP module
1
2
2
from EVD ice
Fig. 3
Ultracap
for EVD mini
S2 S1
EVD mini
Fig. 5
operAtion
Important:
• for a detailed description of the
emergency valve closing procedure,
il manuale see manual +0300038EN.
These modules guarantee temporary
power to the driver in the event of
a power failure, for sufficient time to
immediately close the connected
electronic valve. This thus avoids the
need to install a solenoid valve in the
refrigerant line.
unit, mark the
2
3
A
click !
Fig. 4
