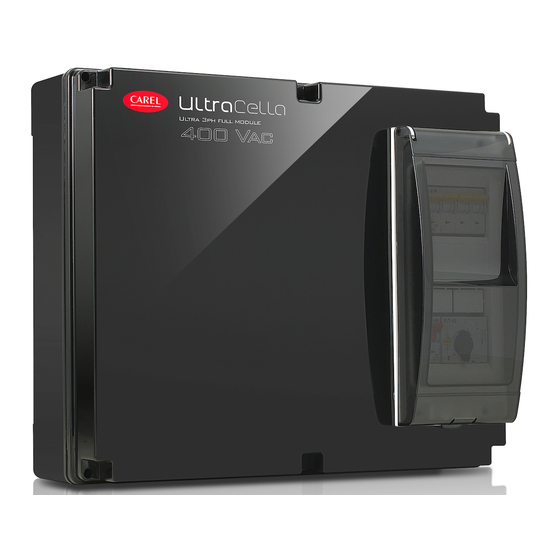

Ultra 3PH Evaporator Module
Modulo di espansione di UltraCella
per il controllo di evaporatori trifase
UltraCella expansion module
for the control of evaporator units
Manuale d'uso
User manual
H i g h
E f f i c i e n c y
S o l u t i o n s
NO POWER
& SIGNAL
CABLES
TOGETHER
READ CAREFULLY IN THE TEXT!
Advertisement
Chapters
Table of Contents
Related Manuals for Carel Ultra 3PH
Summary of Contents for Carel Ultra 3PH
- Page 1 Ultra 3PH Evaporator Module Modulo di espansione di UltraCella per il controllo di evaporatori trifase UltraCella expansion module for the control of evaporator units Manuale d’uso User manual NO POWER & SIGNAL CABLES TOGETHER READ CAREFULLY IN THE TEXT! H i g h...
- Page 3 Senza che ciò escluda la doverosa osservanza di ulteriori avvertenze presenti nel manuale, si evidenza che è in ogni caso necessario, per ciascun Prodotto di CAREL: Garanzia sui materiali: 2 anni (dalla data di produzione, escluse le parti di •...
-
Page 5: Table Of Contents
Indice 1. CARATTERISTICHE GENERALI Descrizione ........................7 Codici ..........................7 Dimensioni ........................7 1.3.1 Dima di foratura ......................7 Planimetrie e componenti ...................7 Dati tecnici generali ....................7 Caratteristiche tecniche ..................8 Montaggio ........................8 Configurazione ......................9 Parametri (UltraCella) ....................9 1.10 Funzionamento ......................9 2. SCHEMI ELETTRICI Circuito di potenza ....................10 Circuito di potenza ....................11 Circuito ausiliario ....................12 Circuito ausiliario ....................13... -
Page 7: Caratteristiche Generali
1. CARATTERISTICHE GENERALI 1.1 Descrizione 1.4 Planimetrie e componenti Ultra 3PH Evaporator Modules sono moduli di espansione per il controllo degli evaporatori trifase. Devono essere abbinati ai controlli UltraCella cod. WB000S% o WB000D% e contengono al loro interno gli attuatori in potenza per gestire direttamente le utenze trifase dell’evaporatore. -
Page 8: Caratteristiche Tecniche
AWG 22 seguendo lo schema seguente CAREL NTC, PT1000 CAREL NTC, PT1000 CAREL NTC, PT1000 analog output (0 to 10 Vdc, PWM) CAREL NTC, analog input 0 to 10 Vdc analog 0 to 5Vdc Ultra 3PH input (4 to 20 mA) -
Page 9: Configurazione
1.8 Configurazione 1.9 Parametri (UltraCella) Il modulo di espansione Ultra 3PH Evaporator deve essere configurato UltraCella ha un sottoinsieme di parametri dedicati alla configurazione da UltraCella. del modulo Ultra 3PH Evaporator. Assicurarsi che, all’interno del modulo Ultra 3PH Evaporator, i dip-switch Categoria: 3PH dell’... -
Page 10: Schemi Elettrici
2. SCHEMI ELETTRICI 2.1 Circuito di potenza WHITE GRAY BROWN CYAN WHITE GRAY BROWN CYAN Fig. 2.a “UltraCella 3HP Evaporator” +0500095IE - rel. 1.3 - 30.09.2020... -
Page 11: Circuito Di Potenza
2.2 Circuito di potenza WHITE CYAN 0(O1) 230(O1) 0(I) 0(O2) 24(O2) Fig. 2.b “UltraCella 3PH Evaporator” +0500095IE - rel. 1.3 - 30.09.2020... -
Page 12: Circuito Ausiliario
2.3 Circuito ausiliario ORANGE ORANGE ORANGE ORANGE Fig. 2.c “UltraCella 3HP Evaporator” +0500095IE - rel. 1.3 - 30.09.2020... -
Page 13: Circuito Ausiliario
2.4 Circuito ausiliario Fig. 2.d “UltraCella 3PH Evaporator” +0500095IE - rel. 1.3 - 30.09.2020... -
Page 14: Circuito Ausiliario
2.5 Circuito ausiliario Fig. 2.e “UltraCella 3HP Evaporator” +0500095IE - rel. 1.3 - 30.09.2020... -
Page 15: Morsettiera
2.6 Collegamento per funzionamento con valvola solenoide Se la valvola solenoide deve essere alimentata, è possibile utilizzare l’alimentazione 230Vac disponibile nei morsetti 128-129 seguendo lo schema seguente: Fig. 2.f 2.7 Morsettiera morsettiera morsettiera Fig. 2.g Morsettiera Numero e descrizione Note Ventole evaporatore Resistenze sbrinamento Morsetto terra... -
Page 16: Tabella Allarmi
Relè AUX1 Normalmente chiuso. Se attivo (aperto), le ventole evaporatore non sono attive e il Termostato sicurezza ventole evaporatore fatto non viene notificato da UltraCella Normalmente chiuso. Se attivo (aperto), le ventole evaporatore non sono attive e il Clicson ventole evaporatore fatto non viene notificato da UltraCella Alimentazione 230Vac per UltraCella Per alimentare UltraCella... - Page 17 The technical specifications shown in the manual may be changed without prior warning. The liability of CAREL in relation to its products is specified in the CAREL general contract conditions, available on the website www.CAREL.com and/or by specific agreements with customers; specifically, to the extent where allowed by applicable...
- Page 19 Content 1. GENERAL CARACTERISTICS Description ........................7 Part numbers .......................7 Dimensions ........................7 Layout and components ..................7 General Technical ......................7 Technical characteristic ..................8 Mounting ........................8 Configuration.......................9 Parameters (UltraCella)...................9 1.10 Function ..........................9 2. ELECTRICAL WIRING Power circuit ......................10 Power circuit ......................11 Auxiliary circuit ......................12 Auxiliary circuit ......................13 Auxiliary circuit ......................14 Terminal units ......................15...
-
Page 21: General Caracteristics
1. GENERAL CARACTERISTICS 1.1 Description 1.4 Layout and components Ultra 3PH Evaporator Modules are expansion modules to control three- phase evaporators. They have to be combined with UltraCella controls P/Ns WB000S% or WB000D% and have inside high power actuators to handle directly three-phase loads of the evaporator. -
Page 22: Technical Characteristic
AWG 22 in according with following wiring diagram CAREL NTC, PT1000 CAREL NTC, PT1000 CAREL NTC, PT1000 analog output (0 to 10 Vdc, PWM) CAREL NTC, analog input 0 to 10 Vdc analog 0 to 5Vdc Ultra 3PH input (4 to 20 mA) -
Page 23: Configuration
1.8 Configuration 1.9 Parameters (UltraCella) Ultra 3PH Evaporator module has to be configured by UltraCella. UltraCella has a subset of parameters dedicated to Ultra 3PH Evaporator Please make sure that, inside Ultra 3PH Evaporator module, dip- module configuration. switches of I/O expansion are set as per following figure (default... -
Page 24: Electrical Wiring
2. ELECTRICAL WIRING 2.1 Power circuit WHITE GRAY BROWN CYAN WHITE GRAY BROWN CYAN Fig. 2.a “UltraCella 3PH Evaporator” +0500095IE - rel. 1.3 - 08.11.2015... -
Page 25: Power Circuit
2.2 Power circuit WHITE CYAN 0(O1) 230(O1) 0(I) 0(O2) 24(O2) Fig. 2.b “UltraCella 3PH Evaporator” +0500095IE - rel. 1.3 - 08.11.2015... -
Page 26: Auxiliary Circuit
2.3 Auxiliary circuit ORANGE ORANGE ORANGE ORANGE Fig. 2.c “UltraCella 3PH Evaporator” +0500095IE - rel. 1.3 - 08.11.2015... -
Page 27: Auxiliary Circuit
2.4 Auxiliary circuit Fig. 2.d “UltraCella 3PH Evaporator” +0500095IE - rel. 1.3 - 08.11.2015... -
Page 28: Auxiliary Circuit
2.5 Auxiliary circuit Fig. 2.e “UltraCella 3PH Evaporator” +0500095IE - rel. 1.3 - 08.11.2015... -
Page 29: Terminal Units
2.6 Connection for working with solenoid valve If solenoid valve has to be powered, it’s possible to use power supply 230 Vac available on terminals 128-129 in according with the following wiring diagram: Fig. 2.f 2.7 Terminal units terminal block terminal block Fig. -
Page 30: Alarms Table
AUX1 relay Normally closed. If active (open), evaporator fans are off and it’s not notified in Safe thermostat evaporator fans UltraCella Normally closed. If active (open), evaporator fans are off and it’s not notified in Clicson evaporator fans UltraCella Power supply 230Vac for UltraCella To supply UltraCella Defrost probe NTC Defrost probe NTC aux evaporator... - Page 32 Agenzia / Agency: CAREL INDUSTRIES S.p.A. Via dell’Industria, 11 - 35020 Brugine - Padova (Italy) Tel. (+39) 049.9716611 - Fax (+39) 049.9716600 e-mail: carel@carel.com - www.carel.com...
