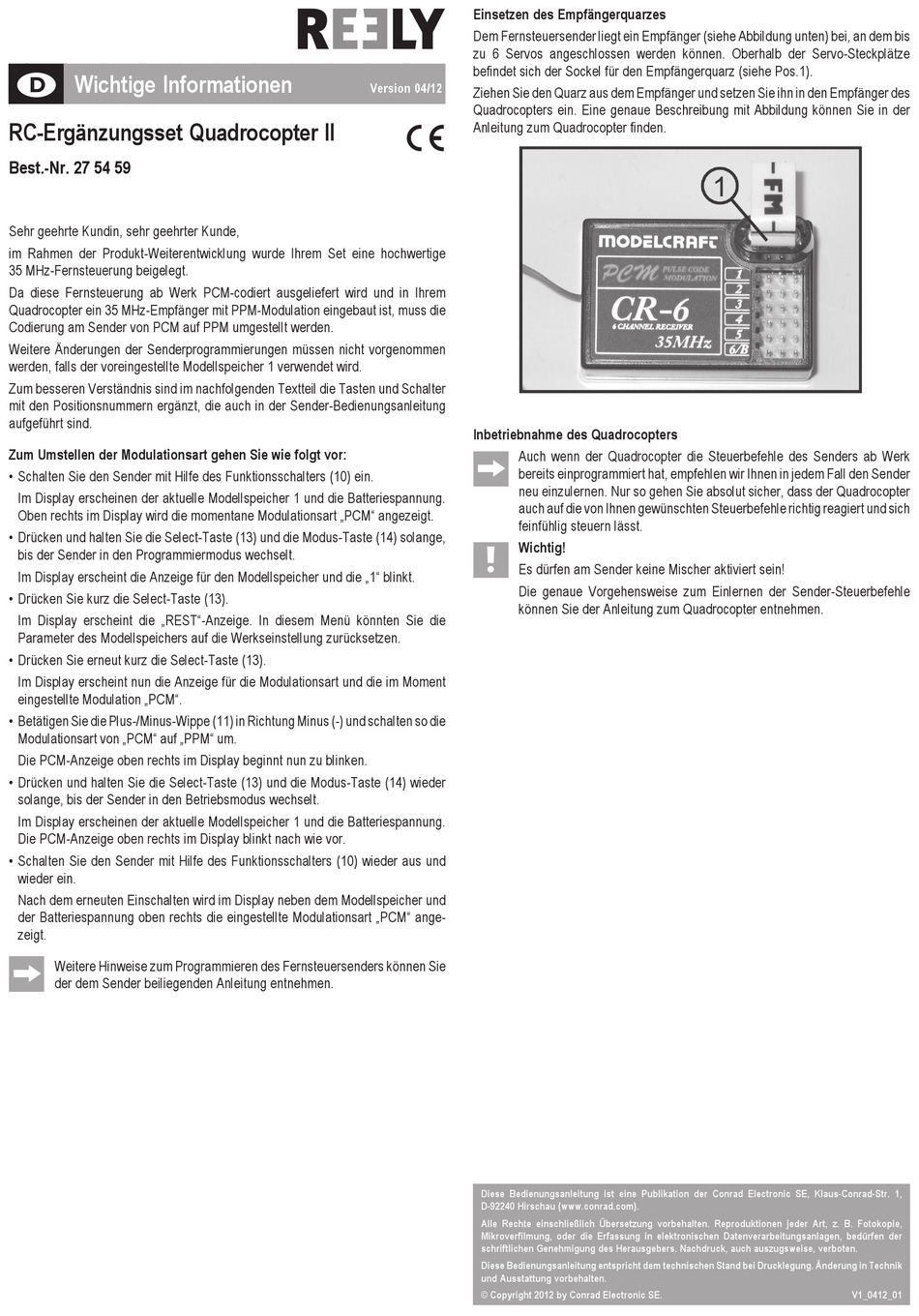

Reely 27 54 59 Manual



Wichtige Informationen
RC-Ergänzungsset Quadrocopter II
Best.-Nr. 27 54 59
Sehr geehrte Kundin, sehr geehrter Kunde,
im Rahmen der Produkt-Weiterentwicklung wurde Ihrem Set eine hochwertige
35 MHz-Fernsteuerung beigelegt.
Da diese Fernsteuerung ab Werk PCM-codiert ausgeliefert wird und in Ihrem
Quadrocopter ein 35 MHz-Empfänger mit PPM-Modulation eingebaut ist, muss die
Codierung am Sender von PCM auf PPM umgestellt werden.
Weitere Änderungen der Senderprogrammierungen müssen nicht vorgenommen
werden, falls der voreingestellte Modellspeicher 1 verwendet wird.
Zum besseren Verständnis sind im nachfolgenden Textteil die Tasten und Schalter
mit den Positionsnummern ergänzt, die auch in der Sender-Bedienungsanleitung
aufgeführt sind.
Zum Umstellen der Modulationsart gehen Sie wie folgt vor:
• Schalten Sie den Sender mit Hilfe des Funktionsschalters (10) ein.
Im Display erscheinen der aktuelle Modellspeicher 1 und die Batteriespannung.
Oben rechts im Display wird die momentane Modulationsart „PCM" angezeigt.
• Drücken und halten Sie die Select-Taste (13) und die Modus-Taste (14) solange,
bis der Sender in den Programmiermodus wechselt.
Im Display erscheint die Anzeige für den Modellspeicher und die „1" blinkt.
• Drücken Sie kurz die Select-Taste (13).
Im Display erscheint die „REST"-Anzeige. In diesem Menü könnten Sie die
Parameter des Modellspeichers auf die Werkseinstellung zurücksetzen.
• Drücken Sie erneut kurz die Select-Taste (13).
Im Display erscheint nun die Anzeige für die Modulationsart und die im Moment
eingestellte Modulation „PCM".
• Betätigen Sie die Plus-/Minus-Wippe (11) in Richtung Minus (-) und schalten so die
Modulationsart von „PCM" auf „PPM" um.
Die PCM-Anzeige oben rechts im Display beginnt nun zu blinken.
• Drücken und halten Sie die Select-Taste (13) und die Modus-Taste (14) wieder
solange, bis der Sender in den Betriebsmodus wechselt.
Im Display erscheinen der aktuelle Modellspeicher 1 und die Batteriespannung.
Die PCM-Anzeige oben rechts im Display blinkt nach wie vor.
• Schalten Sie den Sender mit Hilfe des Funktionsschalters (10) wieder aus und
wieder ein.
Nach dem erneuten Einschalten wird im Display neben dem Modellspeicher und
der Batteriespannung oben rechts die eingestellte Modulationsart „PCM" ange-
zeigt.
Weitere Hinweise zum Programmieren des Fernsteuersenders können Sie
der dem Sender beiliegenden Anleitung entnehmen.
Einsetzen des Empfängerquarzes

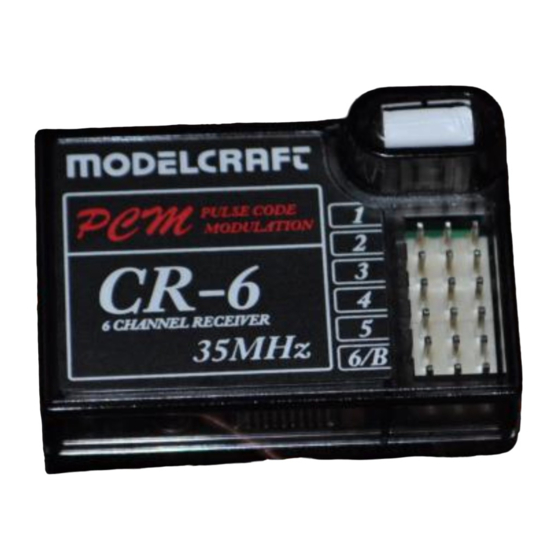

Dem Fernsteuersender liegt ein Empfänger (siehe Abbildung unten) bei, an dem bis
zu 6 Servos angeschlossen werden können. Oberhalb der Servo-Steckplätze
befindet sich der Sockel für den Empfängerquarz (siehe Pos.1).
Version 04/12
Ziehen Sie den Quarz aus dem Empfänger und setzen Sie ihn in den Empfänger des
Quadrocopters ein. Eine genaue Beschreibung mit Abbildung können Sie in der
Anleitung zum Quadrocopter finden.

Inbetriebnahme des Quadrocopters
Auch wenn der Quadrocopter die Steuerbefehle des Senders ab Werk
bereits einprogrammiert hat, empfehlen wir Ihnen in jedem Fall den Sender
neu einzulernen. Nur so gehen Sie absolut sicher, dass der Quadrocopter
auch auf die von Ihnen gewünschten Steuerbefehle richtig reagiert und sich
feinfühlig steuern lässt.
Wichtig!
Es dürfen am Sender keine Mischer aktiviert sein!
Die genaue Vorgehensweise zum Einlernen der Sender-Steuerbefehle
können Sie der Anleitung zum Quadrocopter entnehmen.
