Summary of Contents for Alcad NEO-087

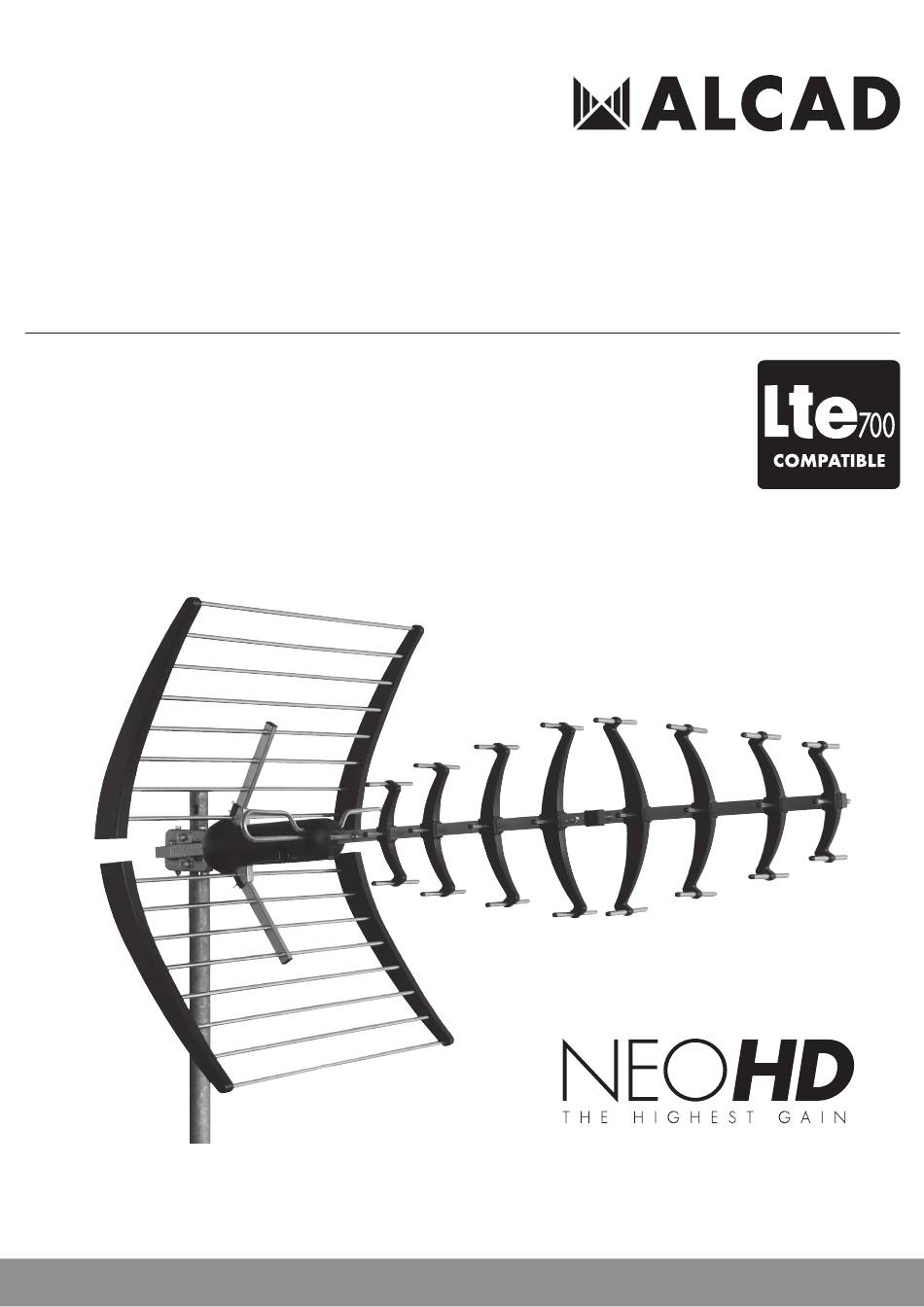

- Page 1 ANTENAS TV BANDA UHF TV ANTENNAS UHF BAND ANTENNES TV BANDE UHF...
- Page 2 CÓDIGO-CODE-CODE 9000187 MODELO-MODEL-MODELE NEO-087 Rango de frecuencias Frequency range 470 -694 Gamme de fréquences Canales 21-54 Channels Canaux Ganancia Gain Gain Relación delante/detrás Front/back ratio Rapport avant/arriere Impedancia Impedance Impédance Pérdidas de retorno ≥ 10 Return loss Pertes de retour Polarización...
- Page 3 CÓMO MONTAR LA ANTENA HOW TO MOUNT THE ANTENNA COMMENT MONTER L'ANTENNE Cómo montar la caja del simetrizador How to mount the matching transformer Comment monter le boîtier du symétriseur...
- Page 4 CÓMO FIJAR LA ANTENA AL MÁSTIL HOW TO ATTACH THE ANTENNA TO THE MAST COMMENT FIXER L'ANTENNE AU MÂT...
- Page 5 CÓMO CONECTAR EL CABLE COAXIAL EN LA CAJA DEL SIMETRIZADOR HOW TO CONNECT THE COAXIAL CABLE TO THE MATCHING TRANSFORMER COMMENT RELIER LE CÂBLE COAXIAL DANS LE BOÎTIER DU SYMÉTRISEUR 12 mm 3±18±1mm Ø6,5 - 6,8 mm CM-004 9120039 Ø6,9 - 7,2 mm MC-302 9080023...
- Page 6 MONTAJE DE LA POLARIDAD HORIZONTAL O VERTICAL MOUNTING IN EITHER HORIZONTAL OR VERTICAL POLARITY MONTAGE EN HORIZONTAL OU VERTICAL HORIZONTAL VERTICAL...
- Page 7 AJUSTE DEL ÁNGULO DE ELEVACIÓN ELEVATION ANGLE ADJUSTMENT RÉGLAGE DE L'ANGLE D'ÉLÉVATION 30° CURVA DE GANANCIA Y DIAGRAMAS DE RADIACIÓN GAIN AND RADIATION GRAPHICS COURBE DU GAIN ET DIAGRAMME DE RAYONNEMENT NEO-087...
- Page 8 Irún (SPAIN), 10 Nov 2016 General Manager La versión actual de esta Declaración UE de conformidad está disponible en www.alcad.net The updated version of this UE Declaration of conformity is available on www.alcad.net La version actuelle de cette Déclaration UE de coformité est disponible sur www.alcad.net Especificaciones sujetas a modificación sin previo aviso...
