6. Construcción de la caldera Mini Matic
142

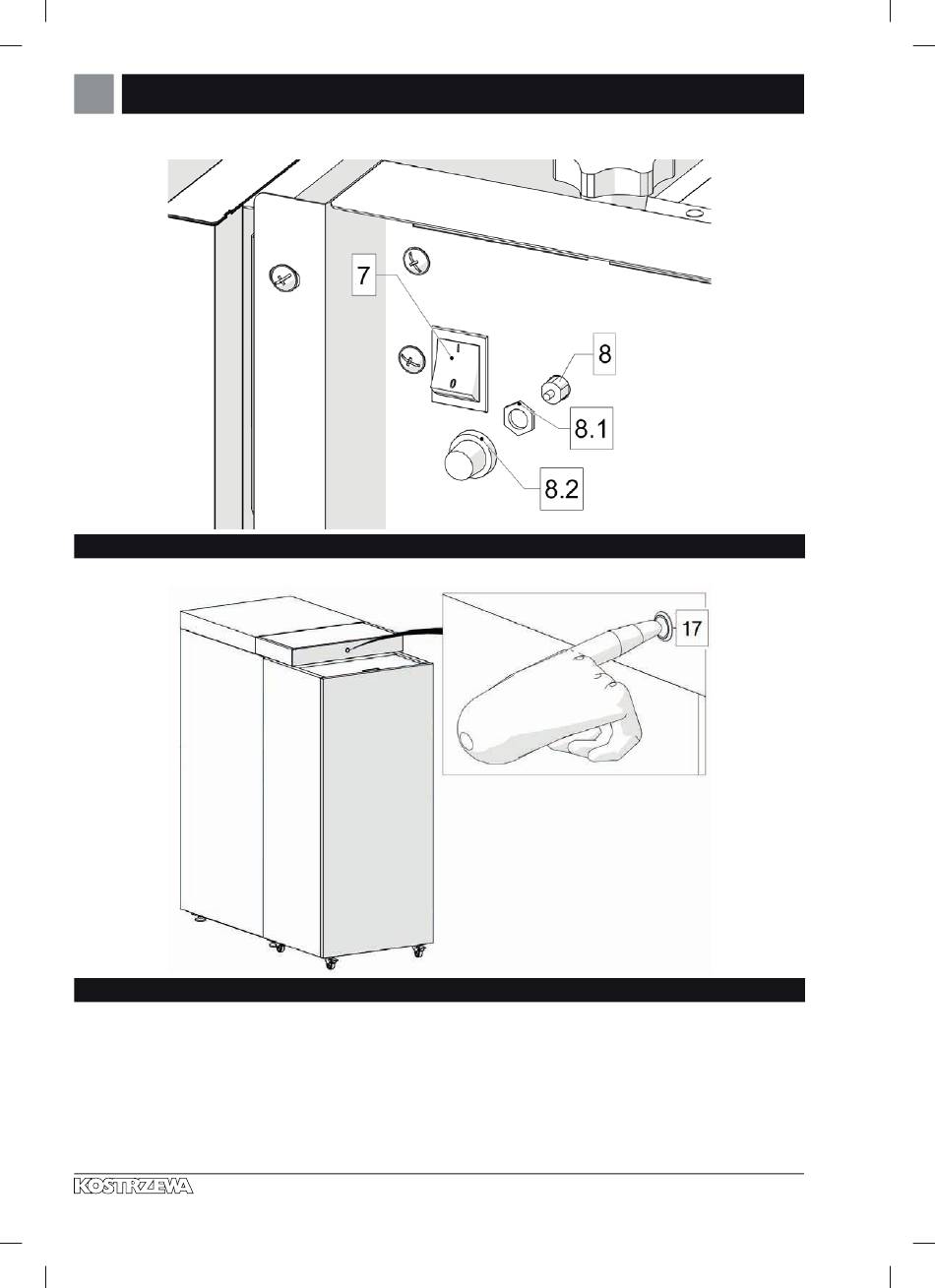

Fig. Construcción general
Fig. Botón de automática
1. Sensores del nivel de combustible
2. Depósito
3. Tubo flexible de transmisión
4. Alimentador
5. Quemador
6. Bolsa de cenizas
7. Interruptor principal ON/OFF
Calefacción y ventilación
8. STB
8.1- Tuerca de STB
8.2-Tapa
9. Sonda Lambda
10. Sensor de temperatura de gases
11. Ventilador de escape
12. Tapa del depósito
13. Automática
14. Cubierta superior de l caldera
15. Sensor STB
16. Sensor de temperatura de caldera
17. Botón de señalización
Manual de uso de caldera Mini Matic – ES 03.21
