GUIDE DE L'UTILISATEUR
INSTALLATION
Placer le bloc métallique chauffant relié à l'unité de
régulation de température et temps sur une surface plane,
horizontale et nivelée.
Au moyen du câble de connexion fourni, connecter l'unité
de régulation RAT 2. Connecter la prise au réseau de
l'unité RAT 2.
Si l'on désire utiliser une trompe à vide pour l'élimination
de vapeurs, il est nécessaire de disposer d'une prise
d'eau courante et d'écoulement. Dans le cas contraire
il est recommandé d'installer le bloc digesteur au
dessous d'une cloche extractrice.
¡ATTENTION ! IMPORTANT POUR VOTRE SECUTIRITE
CAUTION!!! IMPORTANT FOR YOUR SAFETY
S'assurer que la tension d'alimentation correspond
bien à celle indiquée sur la plaque de
caractéristiques de l'appareil.
Avant d'utiliser l'appareil, s'assurer de sa bonne
connexion à la prise de terre.
Pour changer la prise de courant, ne pas oublier
les indications suivantes :
Câble bleu
Câble marron
Câble jaune/vert :
MODE OPERATOIRE
UNITE RAT-2
PANNEAU DE COMMANDES
1. Interrupteur général (POWER) avec témoin vert.
2. Ecran alphanumérique
3. Touche «Menu»
4. Touche «Valider»
5. Touche «Augmentation valeur».
6. Touche «Diminution valeur»
7. Touche «Marche/Arrêt»
8. Témoin indicateur de surchaufffe.
1
J.P. SELECTA s.a.
CODE 80158.02 REV 0 02/10/09
: Neutre.
: Phase.
Terre.
8
3
Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España
e-mail: selecta@jpselecta.es - http://www.jpselecta.es
(Sous réserve de modification)
INSTALLATION
Place metallic block and control unit on an horizontal,
flat and out levelled surface.
With the connection cable supplied connect the RAT
unit and the corresponding block. Connect the RAT
unit at mains.
Be in mind that if you have to use a water jet pump you
need install equip near a water tap an a waste pipe. In
other case it is advisable install metallic block under
vent air extractor
Be sure that the voltage supply is the same as the
one indicated on the characteristics plate.
Do not use the apparatus if it is not earthed.
If you have to change the plug cap be in mind the
following:
Blue cable
Brown cable
Yellow/green cable
OPERATION RAT-2 UNIT

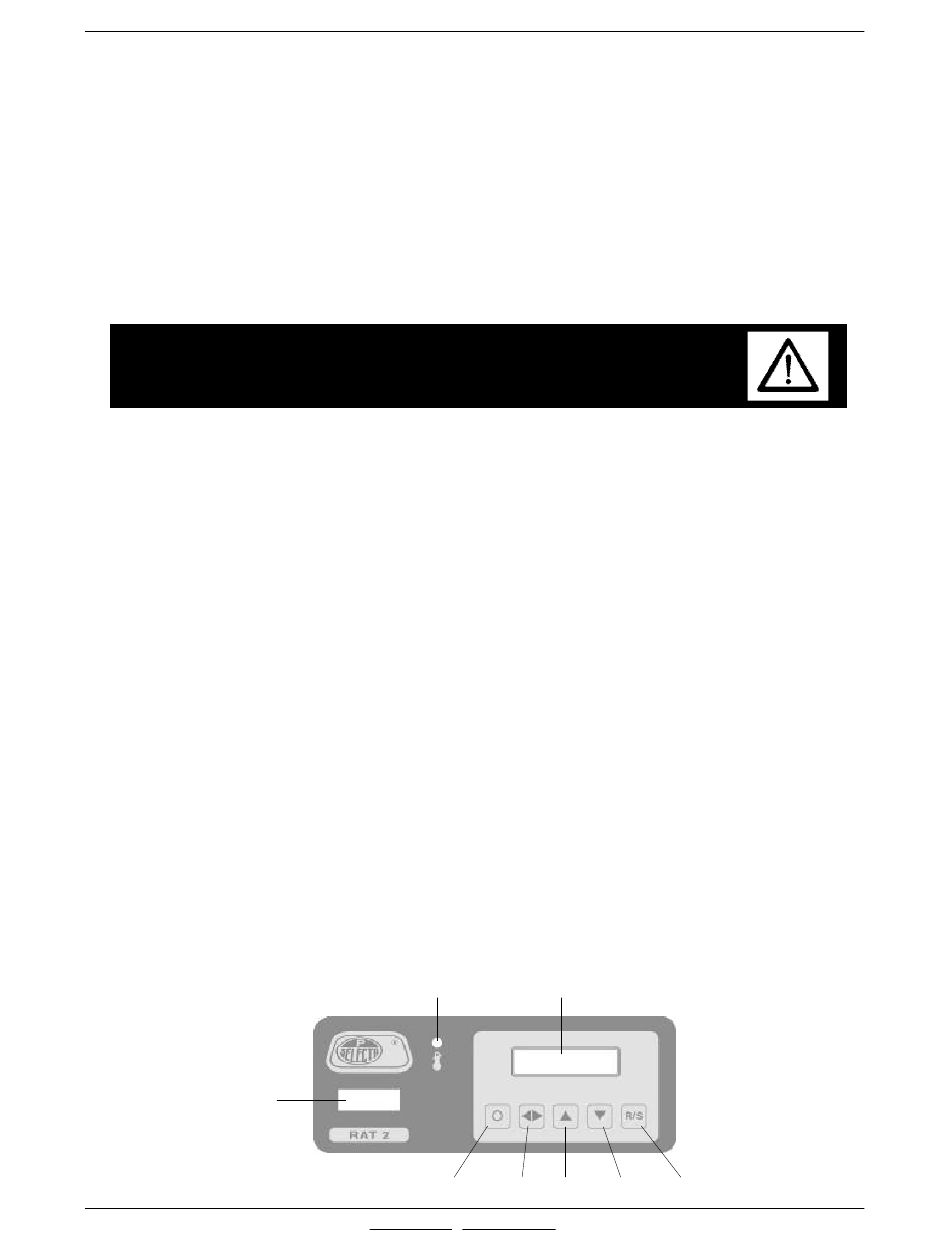

CONTROL PANEL:
1. Main switch (POWER) with green indicator lamp.
2. Alphanumeric screen
3. "Menu" key
4. "Validate" key
5. "Increase value" key
6. "Reduce value" key
7. "Start/Stop" key
8. Overtemperature pilot lamp
2
