KOBALT® and the K Design® are registered
trademarks of LF, LLC. All Rights Reserved.
ATTACH YOUR RECEIPT HERE
Serial Number
Questions, problems, missing parts? Before returning to your retailer, call our
customer service department at 1-888-3KOBALT (1-888-356-2258), 8 a.m - 8 p.m., EST,
Monday - Friday.
AB15136
Purchase Date
1
ITEM #0595523

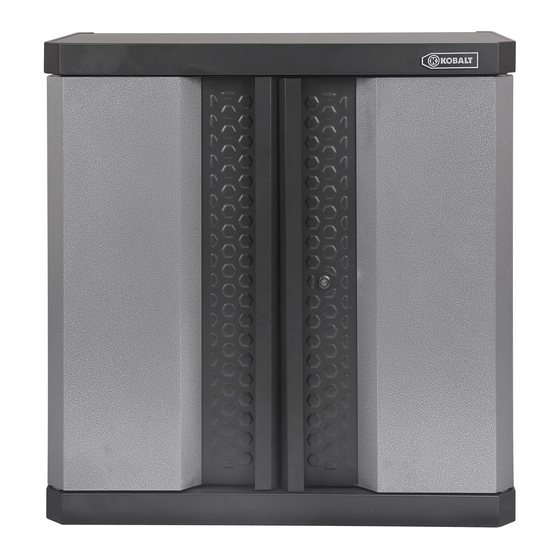

WALL
CABINET
MODEL #0056641
Français p. 11
Español p. 21
Lowes.com
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Kobalt 0056641
Summary of Contents for Kobalt 0056641
- Page 1 WALL CABINET MODEL #0056641 Français p. 11 Español p. 21 KOBALT® and the K Design® are registered trademarks of LF, LLC. All Rights Reserved. ATTACH YOUR RECEIPT HERE Serial Number Purchase Date Questions, problems, missing parts? Before returning to your retailer, call our customer service department at 1-888-3KOBALT (1-888-356-2258), 8 a.m - 8 p.m., EST,...
- Page 2 TABLE OF CONTENTS Package Contents Hardware Contents Safety Information Preparation Assembly Instructions Troubleshooting Warranty Replacement Parts List Lowes.com...
- Page 3 PACKAGE CONTENTS PART DESCRIPTION QUANTITY PART DESCRIPTION QUANTITY Back Bottom shelf Left side Middle shelf Right side Left door Right door Base Cabinet bracket Lowes.com...
- Page 4 HARDWARE CONTENTS ST4.8 x 10 mm 5/16 - 18 x 3/4 in. 5/16 - 18 in. 1 in. Flat washer Screw Carriage bolts Flange nuts Qty. 6 Qty. 8+2 Qty. 4 Qty. 4 1/4 - 20 x 1/2 in. truss screws Qty.
- Page 5 SAFETY INFORMATION CAUTION • Do not overload shelf (100 lbs. max.) or store loose or heavy items on the top of the unit. • When storing items on the middle shelf or bottom shelf, equally distribute loads. • Do not store flammable liquids in the unit unless they are secured in an approved container. •...
- Page 6 ASSEMBLY INSTRUCTIONS 1. Slide preassembled screws into key slots of back (A) to connect left side (B) and right side (C) to back (A). Tighten the screws. Note: Be sure to keep back (A) on a soft surface, such as carpeting or a piece of cardboard, to protect it from scratches.
- Page 7 ASSEMBLY INSTRUCTIONS 3. Use 5/16 - 18 x 3/4 in. carriage bolts (BB), 5/16 - 18 in. flange nuts (CC), and 1 in. flat washers (DD) to secure outside cabinet brackets (EE) and inside cabinet brackets (FF) to the cabinet. Screw cabinet spacers (GG) with 1/4 - 20 x 1/2 in.
- Page 8 ASSEMBLY INSTRUCTIONS 5. Slide and tighten the preassembled screws in the top (D) to the assembled unit. Tighten ST4.8 x 10 mm screws (AA) to the front edge of top (D) to connect the left side (B) and right side (C) to top (D).
- Page 9 ASSEMBLY INSTRUCTIONS 7. Determine the location for the cabinet bracket (J). Drill 4 holes (with the diam- eter of about 8.5 mm) in the wall studs. Insert D8 x 50.8 mm expansion tubes (JJ) in the drilled holes. Feed ST4.8 x 57 mm pan head tapping screws (KK) through 5 x 15 x 1.2 mm washers (LL) and cabinet bracket (J).
- Page 10 5 x 15 x 1.2 mm Washer 595523-LL Door L shape pivot pin 595523-L Lock 595523-MM Spring 595523-M 595523-NN ST4.8 x 10 mm screw 595523-AA Electrical bushing 595523-OO Printed in China KOBALT® and the K Design® are registered trademarks of LF, LLC. All Rights Reserved. Lowes.com...
