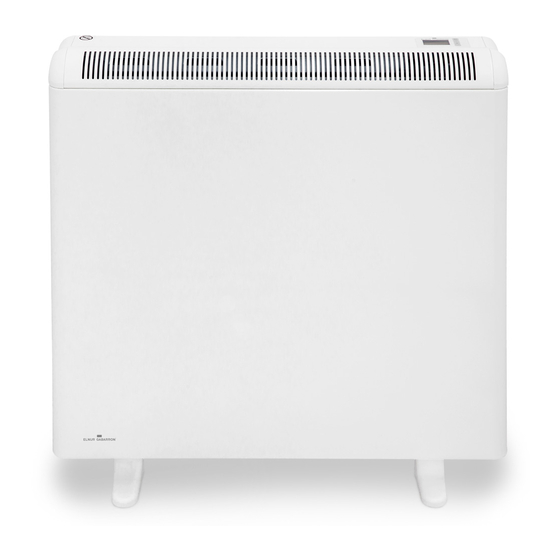

Elnur Gabarron ECOMBI SOLAR Installation Instructions Manual

Smart storage heater pv installations with photovoltaic surplus production
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

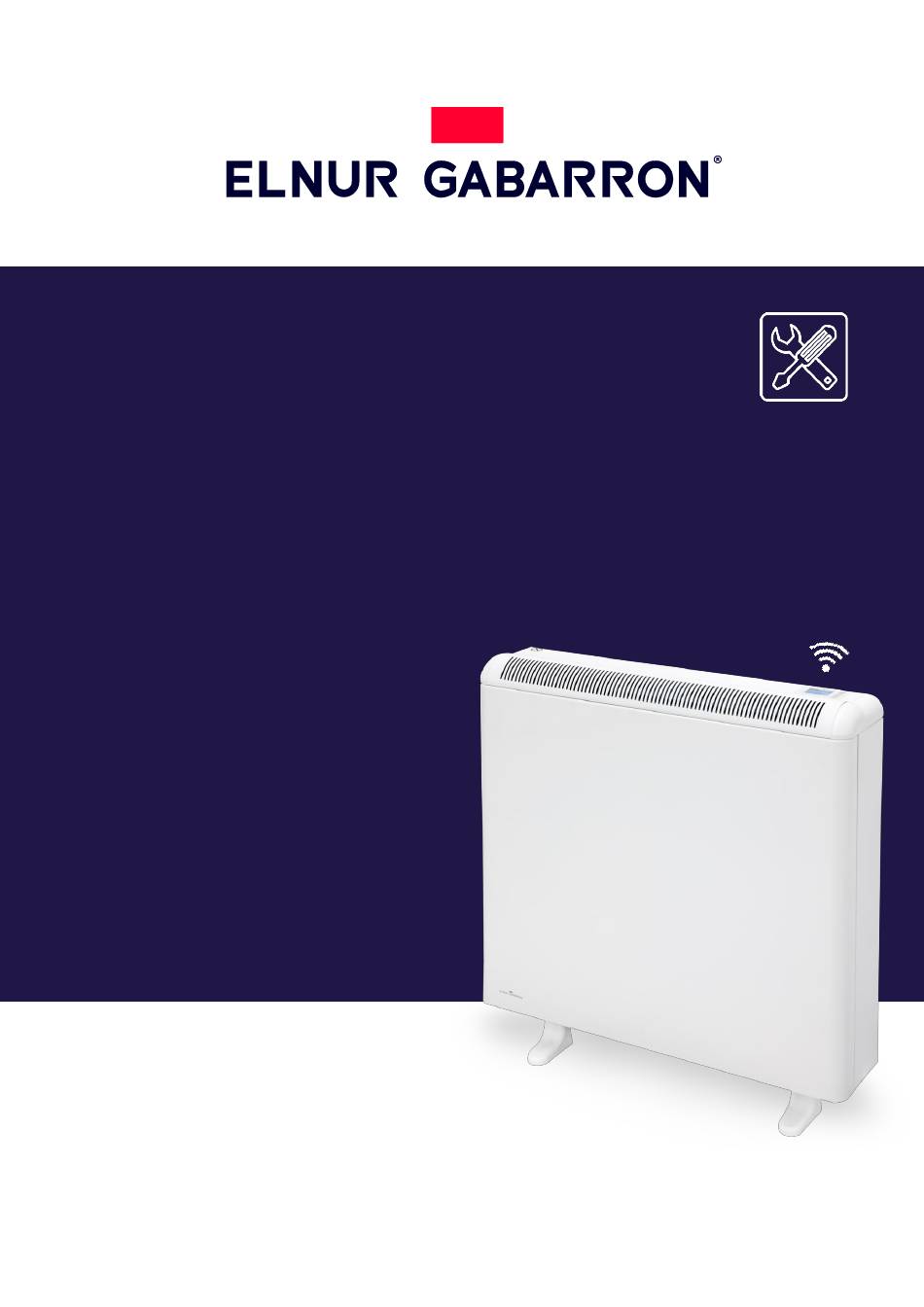

INSTRUCCIONES DE INSTALACIÓN
INSTALLATION INSTRUCTIONS
ACUMULADOR DE CALOR INTELIGENTE
INSTALACIONES DE AUTOCONSUMO CON
VERTIDO DE EXCEDENTES A RED
SMART STORAGE HEATER
PV INSTALLATIONS WITH PHOTOVOLTAIC
SURPLUS PRODUCTION
ECOMBI SOLAR
MODELOS/MODELS
ECO15 SOLAR
ECO20 SOLAR
ECO30 SOLAR
ECO40 SOLAR
Por favor, lea estas instrucciones atentamente antes de instalar o utilizar el aparato por primera vez.
Please read these instructions carefully before installing or using this appliance for the first time.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ECOMBI SOLAR and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Elnur Gabarron ECOMBI SOLAR

Summary of Contents for Elnur Gabarron ECOMBI SOLAR

  • Page 1 ACUMULADOR DE CALOR INTELIGENTE INSTALACIONES DE AUTOCONSUMO CON VERTIDO DE EXCEDENTES A RED SMART STORAGE HEATER PV INSTALLATIONS WITH PHOTOVOLTAIC SURPLUS PRODUCTION ECOMBI SOLAR MODELOS/MODELS ECO15 SOLAR ECO20 SOLAR ECO30 SOLAR ECO40 SOLAR Por favor, lea estas instrucciones atentamente antes de instalar o utilizar el aparato por primera vez.

  • Page 2: Instrucciones Importantes

    1. INSTRUCCIONES IMPORTANTES Cuando se utilicen aparatos eléctricos se deben seguir siempre unas precauciones básicas para reducir el riesgo de fuego, electrocución y daños a las personas, incluyendo las siguientes: • Mantenga materiales combustibles, tales como muebles, CORTINA, MUEBLE O REPISA almohadas, ropa de cama, papeles, ropa, cortinas, etc.
  • Page 3 Para realizar la correcta instalación del ECOMBI Solar es necesario seguir los siguientes pasos: 1.- Elija el emplazamiento del ECOMBI Solar teniendo en cuenta las distancias entre él y los muebles o cortinas de su entorno. Para reducir el riesgo de incendio no utilice o almacene gasolina, pinturas, vapores o líquidos inflamables en las proximidades.
  • Page 4 3.- Retire el panel frontal quitando los dos tornillos de su parte inferior. 4.- Coloque el ECOMBI Solar en la zona donde va a ser instalado y marque con un lápiz los puntos de fijación a la pared. El propio acumulador le servirá...
  • Page 5 A continuación, retire los tornillos que sujetan el panel de cierre interior y desmonte dicho panel. PRECAUCIÓN En la parte posterior de esta chapa se encuentra adherido un delicado panel de aislamiento MICROTHERM, se debe manejar con extraordinario cuidado, procure no tocarlo. 8.- No desconecte las resistencias eléctricas del aparato.
  • Page 6 11.- Vuelva a montar el panel de cierre interior, solapando la parte inferior. Si el montaje de los ladrillos ha sido correcto no encontrará ninguna dificultad. Asegúrese de que la parte inferior del panel frontal queda correctamente solapada con la pestaña inferior.

  • Page 7: Modo De Empleo

    CONECTAR / DESCONECTAR Interruptor general. Todos los modelos disponen de un interruptor en la parte posterior que permite la desconexión total del ECOMBI SOLAR. TECLADO: Pulse el botón ajustes para entrar en el menú de configuración general y para ir a la página anterior de los diferentes menús.

  • Page 8: Pasos Previos

    Reset del equipo a valores de fábrica. ASISTENTE DE INSTALACIÓN. CONFIGURACIÓN INICIAL. El control electrónico de Ecombi Solar le guiará durante la puesta en marcha o primer encendido del equipo. Los pasos a seguir durante la puesta en marcha asistida son: a.
  • Page 9 Carga Máxima en Valle (%) en el tramo de carga definido. Solar + Valle Corregida. Ecombi Solar cargará y almacenará energía siempre que haya excedentes y cargará como máximo hasta el nivel definido en el parámetro Carga Máxima en Valle (%) en el tramo de carga definido. En este modo, adicionalmente El equipo puede conectar el elemento de compensación para entregar calor inmediato al ambiente en...

  • Page 10: Problemas Y Soluciones

    Mediante una centralita G-Control Hub conectada a la red del hogar, es posible controlar el funcionamiento completo e integral del acumulador Ecombi Solar remotamente desde cualquier lugar a través de la app Elnur Gabarron Wifi Control o a través de la app-web.

  • Page 11: Mantenimiento

    6.- MANTENIMIENTO Estos acumuladores de calor no precisan de ningún tipo de mantenimiento especial, proporcionando confort térmico durante largas temporadas. Limpie el polvo con un trapo suave y seco, sólo cuando la unidad esté desconectada y fría. No utilice disolventes ni productos abrasivos. Al finalizar la temporada de calefacción desconecte el equipo mediante el interruptor situado en la parte posterior.
  • Page 12 1. –IMPORTANT INFORMATION When using electrical appliances, basic precautions should always be followed to reduce the risk of fire, electric shock, and injury to persons, including the following: • Keep combustible materials, such as furniture, pillows, bedding, papers, clothes, etc. and curtains at least a foot (30cm) from the front, sides and rear of the heater.

  • Page 13: Installation Instructions

    In order to achieve a correct installation of this device, follow these steps: 1. - Choose the right location to install ECOMBI SOLAR. The minimum clearances must be respected from the appliance to any combustible material such as furniture or curtains. To reduce the risk of fire, do not store or use gasoline or other flammable vapors and liquids in the vicinity of the heater.
  • Page 14 4. - Place ECOMBI SOLAR in your selected installation area. Use the heater fixing holes as a template and mark the wall through the fixing holes with a pencil. Drill the required holes into the wall. Place the rawl plugs and screws into the holes before the appliance installation but do not fasten them tightly.
  • Page 15 7. - Disconnect the aluminum heating element by removing the FAST-ON terminal on each end of the element. WARNING Steel edges can cut. Next unscrew the inner panel and remove it. CAUTION In the interior part of this inner panel there is a very delicate thermal insulation MICROTHERM panel.
  • Page 16 8. Do not disconnect the electrical heating elements. Remove the packing cardboard. Lift and tilt the elements outwards being careful not to damage the insulation on the bottom of the heater. 9. - Place the storage bricks carefully, with the flat side facing the back of the heater. Arrange two row levels of bricks. 10.
  • Page 17 11. Replace the inner front panel. If the bricks have been fitted correctly you will have no difficulty in replacing the panel. Make sure the bottom edge of the inner panel is inside the front lip of the heater. Please see below: WRONG RIGHT POSITION...

  • Page 18: Connection / Disconnection

    CONNECTION / DISCONNECTION Power switch. All models are equipped with a switch on the back side panel. It is used to connect and disconnect ECOMBI SOLAR. KEYBOARD: Keep pressed the button to access the advanced configuration. Press this button to go back in the different menus.

  • Page 19: Preparatory Steps

    By default, Ecombi Solar is set to an 8 hours charging period, from 00:00 to 08:00 hours. If this charging time matches your electricity low tariff hours, you do not need to make any changes in the unit configuration. Otherwise, you can change charging Periods 1 and 2 to match your electricity tariff.

  • Page 20: Activation And Setting

    Solar Alone. Ecombi Solar will only consume and store energy when there are photovoltaic surpluses. Solar and Off-peak. Ecombi Solar will charge and store energy whenever there is surplus. In addition, it will also charge during the Off-peak period. You can set the off-peak maximum charge (%) using the corresponding option.

  • Page 21: Troubleshooting

    4.- REMOTE OPERATION USING THE G-CONTROL HUB It is possible to control the full operation of the unit remotely with the Elnur Gabarron Wifi Control app or the app-web (https://remotecontrol.elnur.es). The unit must be connected to a G-Control Hub connected to the internet to use this feature.

  • Page 22: Cleaning Maintenance Instructions

    Any other servicing should be performed by an authorized technician. ECOMBI SOLAR has been manufactured under a fully assured quality system and using environmentally friendly processes. Once its useful life is finished please take the device to a recycling depot so that its components can be recycled in an appropriate way.

  • Page 23: Product Fiche

    PRODUCT FICHE MODEL(S): ELNUR GABARRON ECO15 Solar, ECO20 Solar, ECO30 Solar, ECO40 Solar Value Item Symbol Unit ECO15 ECO20 ECO30 ECO40 Solar Solar Solar Solar Heat Output Nominal heat output 0.55 0.75 1.125 Minimum heat output N.A. N.A. N.A. N.A.
  • Page 24 ELNUR S.A. Travesía de Villa Esther, 11 28110 Algete - Madrid Tfno. Atención al Cliente: +34 91 628 1440 www.elnurgabarron.es www.elnurgabarron.com www.elnur.co.uk 15190026 R3 Como parte de la política de mejora continua, Elnur, s.a. se reserva el derecho a realizar modificaciones técnicas sin previo aviso.
