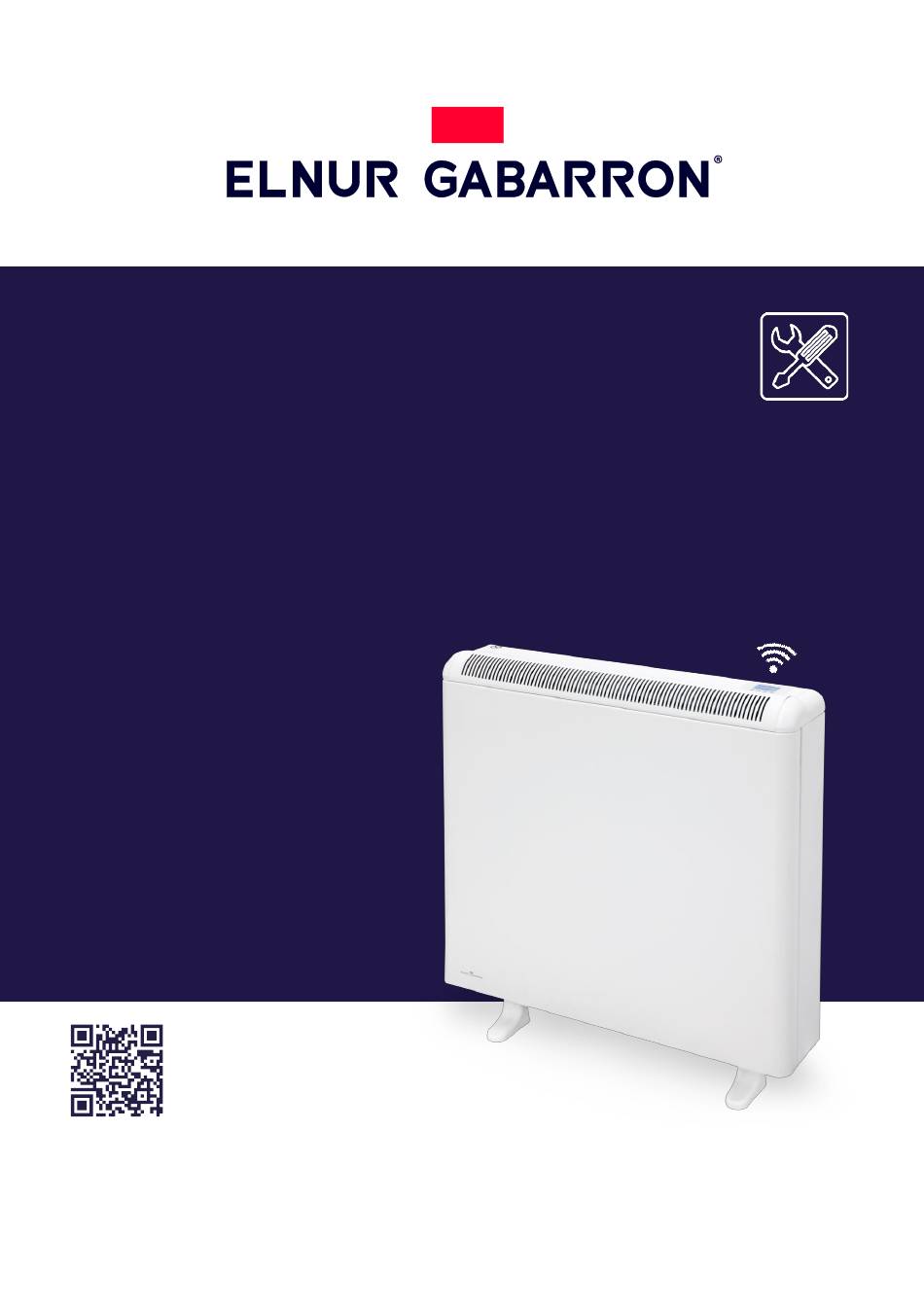

INSTRUCCIONES DE INSTALACIÓN
INSTALLATION INSTRUCTIONS
ACUMULADOR DIGITAL INTELIGENTE
DIGITAL SMART STORAGE HEATERS
ECOMBI PLUS
MODELOS / MODELS
ECO15 PLUS
ECO20 PLUS
ECO30 PLUS
ECO40 PLUS
Youtube
Ecombi Plus
Puesta en marcha recomendada
Por favor, lea estas instrucciones atentamente antes de instalar o utilizar el aparato por primera vez.
Please read these instructions carefully before installing or using this appliance for the first time.
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Elnur Gabarron ECOMBI PLUS
Summary of Contents for Elnur Gabarron ECOMBI PLUS
- Page 1 INSTRUCCIONES DE INSTALACIÓN INSTALLATION INSTRUCTIONS ACUMULADOR DIGITAL INTELIGENTE DIGITAL SMART STORAGE HEATERS ECOMBI PLUS MODELOS / MODELS ECO15 PLUS ECO20 PLUS ECO30 PLUS ECO40 PLUS Youtube Ecombi Plus Puesta en marcha recomendada Por favor, lea estas instrucciones atentamente antes de instalar o utilizar el aparato por primera vez.
-
Page 2: Instrucciones Importantes
1. INSTRUCCIONES IMPORTANTES Cuando se utilicen aparatos eléctricos se deben seguir siempre unas precauciones básicas para reducir el riesgo de fuego, electrocución y daños a las personas, incluyendo las siguientes: • Mantenga materiales combustibles, tales como muebles, CORTINA, MUEBLE O REPISA almohadas, ropa de cama, papeles, ropa, cortinas, etc. - Page 3 Para realizar la correcta instalación del ECOMBI Plus es necesario seguir los siguientes pasos: 1.- Elija el emplazamiento del ECOMBI Plus teniendo en cuenta las distancias entre él y los muebles o cortinas de su entorno. Para reducir el riesgo de incendio no utilice o almacene gasolina, pinturas, vapores o líquidos inflamables en las proximidades.
- Page 4 3.- Retire el panel frontal quitando los dos tornillos de su parte inferior. 4.- Coloque el ECOMBI Plus en la zona donde va a ser instalado y marque con un lápiz los puntos de fijación a la pared. El propio acumulador le servirá...
- Page 5 A continuación, retire los tornillos que sujetan el panel de cierre interior y desmonte dicho panel. PRECAUCIÓN En la parte posterior de esta chapa se encuentra adherido un delicado panel de aislamiento MICROTHERM, se debe manejar con extraordinario cuidado, procure no tocarlo. 8.- No desconecte las resistencias eléctricas del aparato.
- Page 6 11.- Vuelva a montar el panel de cierre interior, solapando la parte inferior. Si el montaje de los ladrillos ha sido correcto no encontrará ninguna dificultad. Asegúrese de que la parte inferior del panel frontal queda correctamente solapada con la pestaña inferior.
-
Page 7: Modo De Empleo
PRECAUCIÓN: NO UTILICE ESTE APARATO PARA SECAR ROPA. No cubra el equipo en ningún momento. CONECTAR / DESCONECTAR Interruptor general. Todos los modelos disponen de un interruptor en la parte posterior que permite la desconexión total del ECOMBI Plus. TECLADO: Centralita G-Control Nivel de temperatura actual Indicador de conexión. - Page 8 Selección Tarifa 8 / 14 horas Ecombi Plus puede funcionar con tarifas de discriminación horaria de 8 o 14 horas de tramo valle. Configure el equipo para 8 o 14 horas según el número de horas valle de su tarifa. Para ello:...
- Page 9 PUESTA EN HORA Ecombi Plus viene con la hora configurada por defecto. En caso de que esta sea errónea, puede modificarla fácilmente. Para ello puede seguir los siguientes pasos: c. ESTABLECER MODO DE FUNCIONAMIENTO Y TEMPERATURA DE CONSIGNA 1. Con la pantalla iluminada, mantenga pulsada la tecla durante 5 segundos para acceder al menú...
- Page 10 3.3. Reset del acumulador y valores de fábrica Es posible resetear la unidad y restaurar todos los valores de fábrica. Para ello, pulse simultáneamente durante 5 segundos con la pantalla iluminada hasta que el texto SrES se muestre. Confirme el reseteo con Valores de fábrica Parámetro Configuración 8 horas...
-
Page 11: Problemas Y Soluciones
Mediante una centralita G-Control Hub conectada a la red del hogar, es posible controlar el funcionamiento completo e integral del acumulador Ecombi Plus remotamente desde cualquier lugar a través de la app Elnur Gabarron Wifi Control o a través de la app-web. -
Page 12: Mantenimiento
6.- MANTENIMIENTO Estos acumuladores de calor no precisan de ningún tipo de mantenimiento especial, proporcionando confort térmico durante largas temporadas. Limpie el polvo con un trapo suave y seco, sólo cuando la unidad esté desconectada y fría. No utilice disolventes ni productos abrasivos. Al finalizar la temporada de calefacción desconecte el equipo mediante el interruptor situado en la parte posterior. - Page 13 R1, R2 Resistencias acumulador Resistencia compensación Limitador compensación Limitador rearme manual R1, R2, R3 Resistencias acumulador Resistencia compensación Limitador compensación Limitador rearme manual...
-
Page 14: Características Técnicas
R1, R2, R3, R4 Resistencias acumulador Resistencia compensación Limitador compensación Limitador rearme manual 9.- CARACTERÍSTICAS TÉCNICAS ECO15 Plus ECO20 Plus ECO30 Plus ECO40 Plus Largo 55cm 66cm 89cm 111cm Alto 73cm 73cm 73cm 73cm Fondo 18cm 18cm 18cm 18cm Peso 59kg 77kg 112kg... - Page 15 1. –IMPORTANT INFORMATION When using electrical appliances, basic precautions should always be followed to reduce the risk of fire, electric shock, and injury to persons, including the following: • Keep combustible materials, such as furniture, pillows, bedding, papers, clothes, etc. and curtains at least a foot (30cm) from the front, sides and rear of the heater.
-
Page 16: Installation Instructions
In order to achieve a correct installation of this device, follow these steps: 1. - Choose the right location to install ECOMBI PLUS. The minimum clearances must be respected from the appliance to any combustible material such as furniture or curtains. To reduce the risk of fire, do not store or use gasoline or other flammable vapors and liquids in the vicinity of the heater. - Page 17 4. - Place ECOMBI PLUS in your selected installation area. Use the heater fixing holes as a template and mark the wall through the fixing holes with a pencil. Drill the required holes into the wall. Place the rawl plugs and screws into the holes before the appliance installation but do not fasten them tightly.
- Page 18 7. - Disconnect the aluminum heating element by removing the FAST-ON terminal on each end of the element. WARNING Steel edges can cut. Next unscrew the inner panel and remove it. CAUTION In the interior part of this inner panel there is a very delicate thermal insulation MICROTHERM panel.
- Page 19 8. Do not disconnect the electrical heating elements. Remove the packing cardboard. Lift and tilt the elements outwards being careful not to damage the insulation on the bottom of the heater. 9. - Place the storage bricks carefully, with the flat side facing the back of the heater. Arrange two row levels of bricks. 10.
- Page 20 11. Replace the inner front panel. If the bricks have been fitted correctly you will have no difficulty in replacing the panel. Make sure the bottom edge of the inner panel is inside the front lip of the heater. Please see below: WRONG RIGHT POSITION...
-
Page 21: Connection / Disconnection
CAUTION: DO NOT USE THIS HEATER TO DRY CLOTHES. Do not cover this heater at any time. CONNECTION / DISCONNECTION Power switch. All models are equipped with a switch on the back side panel. It is used to connect and disconnect ECOMBI PLUS. KEYBOARD: G-Control Hub Current set point in connection indicator. - Page 22 Press to exit main menu. Time setting: Ecombi Plus time setting is set on factory by default. Check the time setting in your device. In case time setting is wrong, you can easily modify it following next steps. OPERATION MODE SETTING & TEMPERATURE SET POINT 1.
- Page 23 3.3. Default settings and Unit reset To reset the unit to factory default settings, press simultaneously for 5 seconds until the message SrES is displayed. Confirm the reset with Default Values 21ºC Sun: Comfort temperature 18ºC Moon: Economic temperature 3ºC Frost protection temperature UP01: Initial % of storage charge 100%...
-
Page 24: Troubleshooting
4.- REMOTE OPERATION USING THE WIFI G-CONTROL HUB It is possible to control the full operation of the unit remotely with the Elnur Gabarron Wifi Control app or the app-web (https://remotecontrol.elnur.es). The unit must be connected to a Wifi G-Control Hub connected to the internet to use this feature. -
Page 25: Cleaning Maintenance Instructions
Any other servicing should be performed by an authorized technician. ECOMBI PLUS has been manufactured under a fully assured quality system and using environmentally friendly processes. Once its useful life is finished please take the device to a recycling depot so that its components can be recycled in an appropriate way. - Page 26 BALANCING ELEMENT LIMITER BALANCING ELEMENT LIMITER CUT OUT MANUALLY LIMITER CUT OUT MANUALLY LIMITER BALANCING ELEMENT LIMITER CUT OUT MANUALLY LIMITER...
- Page 27 BALANCING ELEMENT LIMITER CUT OUT MANUALLY LIMITER 9.- THECNICHAL FEATURES ECO15 Plus ECO20 Plus ECO30 Plus ECO40 Plus Connection 220 - 240V ~ 220 - 240V ~ 220 - 240V ~ 220 - 240V ~ Balancing Element Output 350W 350W 450W 600W Storage Heater Output...
- Page 28 ELNUR S.A. Travesía de Villa Esther, 11 28110 Algete - Madrid Tfno. Atención al Cliente: +34 91 628 1440 www.elnurgabarron.es www.elnurgabarron.com www.elnur.co.uk Como parte de la política de mejora continua, Elnur, s.a. se reserva el derecho a realizar modificaciones técnicas sin previo aviso. 15190014 R4 As a part of the policy of continuous product improvement Elnur UK Ltd.
