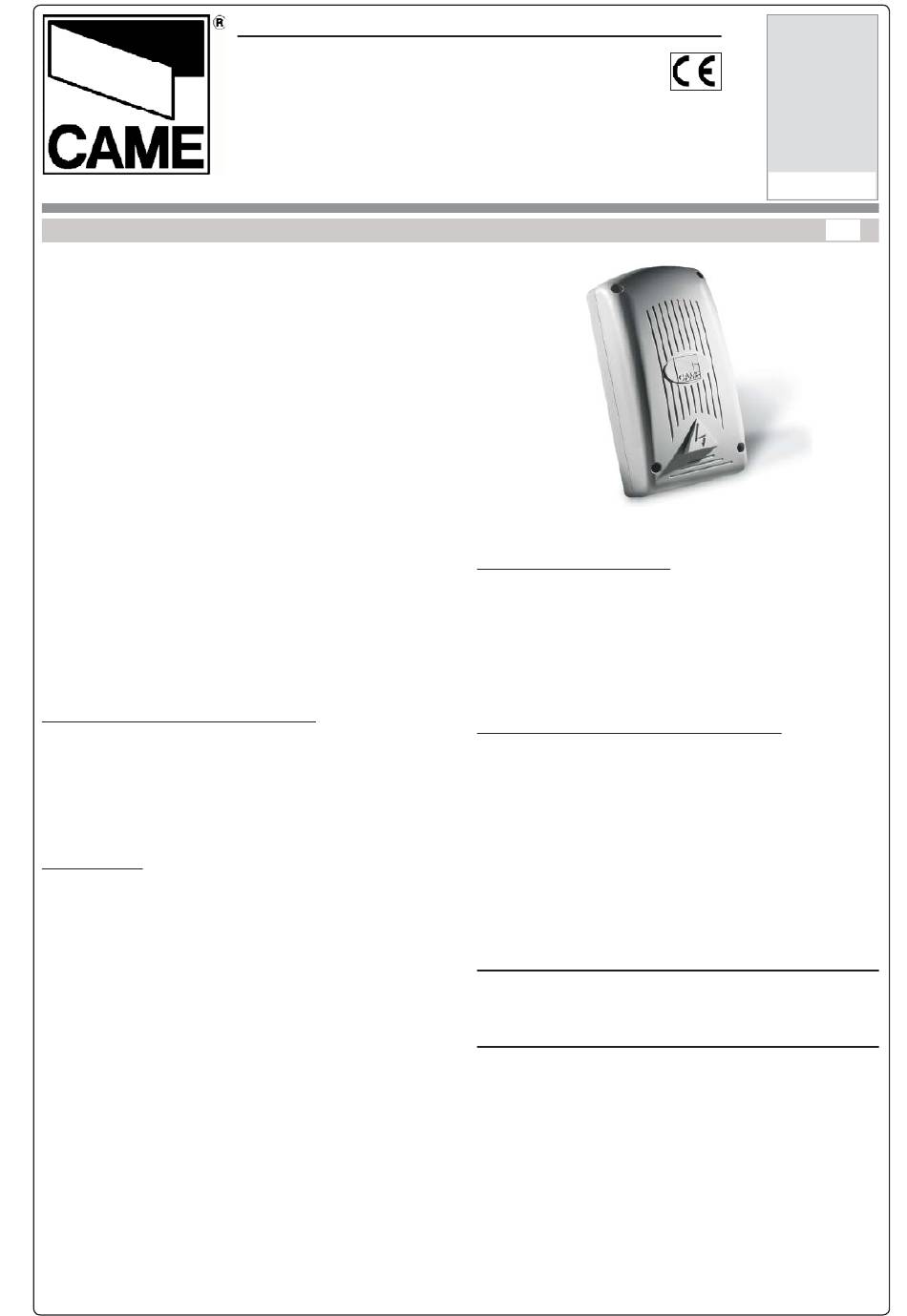

CAME Z Series Quick Start Manual

CANCELLI AUTOMATICI
Descrizione

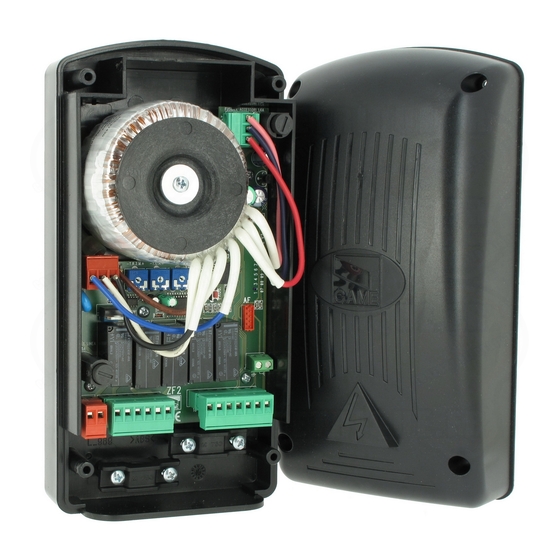

Quadro elettrico adatto al comando di
automazioni a 230V con potenza fi no a
320W per cancelli a battente.
Progettato e costruito interamente dalla
CAME CANCELLI AUTOMATICI S.p.A.,
risponde alle vigenti norme in vigore.
Contenitore in ABS con grado di
protezione IP54.
Il quadro è alimentato a 230V con
frequenza 50÷60 Hz sui morsetti L-N,
protetto in ingresso con fusibile di linea 5A.
Tensione di alimentazione del circuito di
comando e degli accessori: 24V, protetti
con fusibile da 1,6A.
La potenza complessiva degli accessori
non deve superare i 20W.
Sicurezza
Riapertura in fase di chiusura: dispositivo
di sicurezza collegato sui morsetti 2-C1. Le
fotocellule rilevando un ostacolo durante la
fase di chiusura del cancello, provocando
l'inversione di marcia fi no alla completa
apertura.
Stop totale: dispositivo di sicurezza
collegato sui morsetti 1-2. Arresto del
cancello con l'esclusione del ciclo di
chiusura automatica, per riprendere
il movimento del cancello, agire sulla
pulsantiera o dal radiocomando.
Accessori opzionali
Lampada spia cancello aperto 3W max.
collegata su 10-5. Lampada che segnala
la posizione di apertura del cancello, si
spegne quando il
cancello è a fi ne
tempo lavoro chiude.
Z | Z
SERIE SERIES
QUADRO COMANDO
CONTROL PANEL
CUADRO DE MANDO
CARATTERISTICHE GENERALI
| Z
SERIE
ZF2
Altre funzioni
Chiusura automatica. Il temporizzatore
di chiusura automatica si autoalimenta a
fi ne tempo lavoro apre. Il tempo prefi ssato
regolabile, è in ogni modo subordinato
all'intervento di eventuali accessori di
sicurezza e si esclude dopo un intervento
di stop o in mancanza di energia elettrica.
Comando ad azione mantenuta.
Funzionamento del cancello mantenendo
premuto il pulsante (esclude la funzione
del radiocomando). Si abilita quando il
trimmer T.L. è regolato al minimo.
Regolazioni
Tempo ritardo chiusura del 2° motore.
Tempo chiusura automatica.
Tempo lavoro.
Attenzione! Prima di intervenire all'interno
dell'apparecchiatura, togliere la tensione
di linea.
Documentazione
Tecnica
T53
rev. 0.2
06/2004
© CAME
CANCELLI
AUTOMATICI
319T53-1
