CANCELLI AUTOMATICI
Descrizione
Il quadro comando ZL150 è adatto al coman-
do di automazioni per cancelli a battente
della serie FLEX alimentati a (24V d.c.) con
potenza fino a 48W, frequenza 50÷60 Hz.
Progettato e costruito interamente dalla
CAME S.p.A., risponde alle vigenti norme

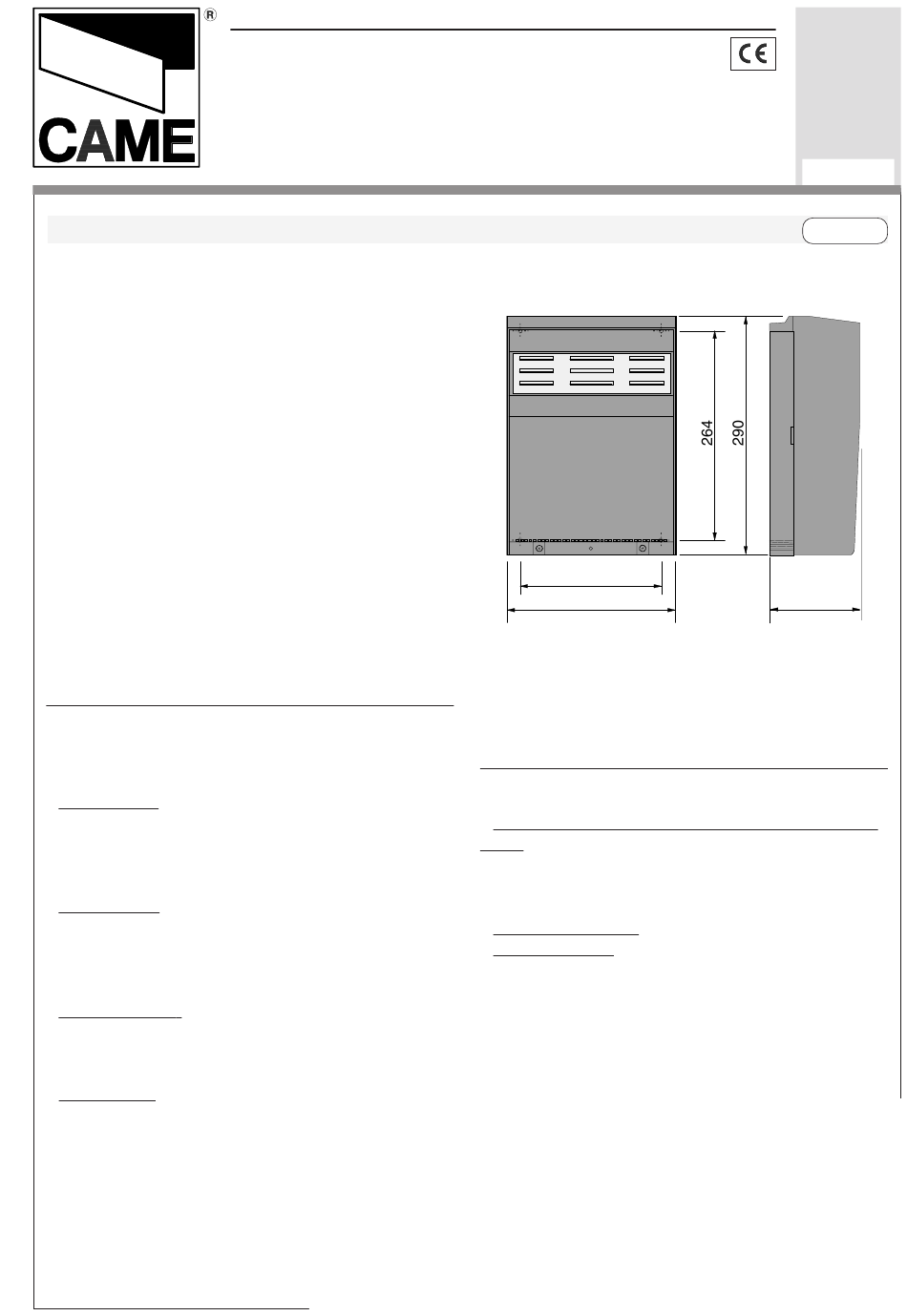

UNI 8612. Contenitore in ABS con grado di
protezione IP54, dotato di presa per il riciclo
d'aria.
Il circuito va alimentato con tensione di 230V
(a.c.) sui morsetti L1-L2 e protetto in ingresso
con un fusibile di linea da 1.6A.
I dispositivi di comando sono a bassa
tensione e protetti con fusibile da 1.6A,
mentre il motoriduttore e l'elettroserratura
sono protetti con fusibile da 5A.
La potenza complessiva degli accessori
(24V) non deve superare i 40W.
Sicurezza
Le fotocellule possono essere collegate e
predisposte per:
- Riapertura in fase di chiusura (2-C1), le
fotocellule rilevando un ostacolo durante la
fase di chiusura del cancello, provocano
l'inversione di marcia fino alla completa
apertura;
- Richiusura in fase di apertura (2-CX, dip
8OFF-10OFF), le fotocellule rilevando un
ostacolo durante la fase di apertura del
cancello, provocano l'inversione di marcia
fino alla completa chiusura;
- Stop parziale , arresto del cancello se in
movimento con conseguente predisposizione
alla chiusura automatica (2-CX, dip 8OFF-
10ON);
- Stop totale (1-2), arresto
del cancello con l'esclusione
del ciclo di chiusura automa-
tica; per riprendere il
movimento bisogna agire
sulla pulsantiera o sul
radiocomando;
Nota : Se un contatto di
sicurezza normalmente
Z | Z
SERIES
SERIE
QUADRO COMANDO
CONTROL PANEL
ARMOIRE DE COMMANDE
SCHALTTAFEL
CUADRO DE MANDO
CARATTERISTICHE GENERALI
| Z |
BAUREIHE
SÉRIE
ZL150
174
197
chiuso (2-C1, 2-CX, 1-2) si apre, viene
segnalato dal lampeggio del LED segnalazio-
ne.
Accessori opzionali
- Lampada di segnalazione "cancello aperto"
(3W) . Lampada che segnala la posizione di
apertura del cancello a battente, si spegne
quando il cancello attiva il finecorsa chiu-
de.(10-5);
- Elettroserratura (2-S);
- Scheda LB54 . Alimenta i motoriduttori
tramite batterie nel caso di mancanza di
energia elettrica. Al ripristino della linea
esegue anche la loro ricarica.
Z | Z
SERIE
Documentazione
Tecnica
S65
rev.
03/2001
©
CANCELLI
AUTOMATICI
319S65
ITALIANO ITALIANO ITALIANO ITALIANO ITALIANO
