η

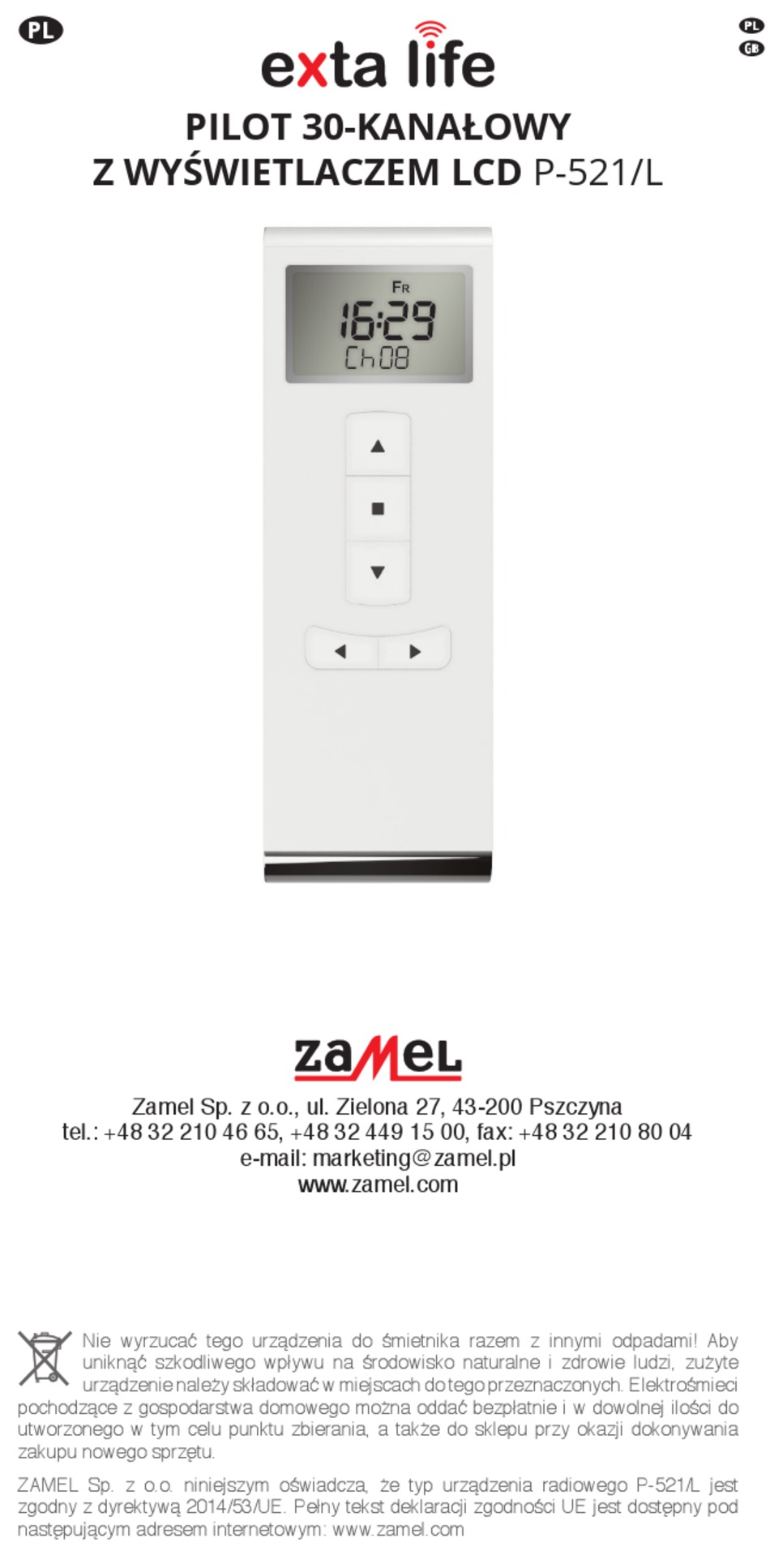

Z WYŚWIETLACZEM LCD P-521/L
Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna
tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04
Nie wyrzucać tego urządzenia do śmietnika razem z innymi odpadami! Aby
uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte
urządzenie należy składować w miejscach do tego przeznaczonych. Elektrośmieci
pochodzące z gospodarstwa domowego można oddać bezpłatnie i w dowolnej ilości do
utworzonego w tym celu punktu zbierania, a także do sklepu przy okazji dokonywania
zakupu nowego sprzętu.
ZAMEL Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego P-521/L jest
zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod
następującym adresem internetowym: www.zamel.com
PILOT 30-KANAŁOWY
e-mail: marketing@zamel.pl
www.zamel.com
η
∆
Advertisement
Table of Contents
Related Manuals for Zamel extra life P-521
Summary of Contents for Zamel extra life P-521
- Page 1 ZAMEL Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego P-521/L jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod...
-
Page 2: Dane Techniczne
DANE TECHNICZNE Znamionowe napięcie zasilania 3 V DC Typ baterii 1 x CR2430 Zasięg działania do 200 m w terenie otwartym Transmisja radiowa – pasmo 868 MHz Sposób transmisji jednokierunkowa algorytm oparty o klucz 128 bitowy (w standardzie EXTA LIFE) Kodowanie transmisja z adresacją... - Page 3 WYGLĄD wyświetlacz bateria klawiatura przyciski konfiguracyjne Przycisk Funkcja wysyłanie sygnałów sterujących do odbiornika(-ów) / zwiększanie nastawy wysyłanie sygnałów sterujących do odbiornika(-ów) / zmniejszanie nastawy zmiana numeru kanału / zmiana numeru grupy (inkrementacja) zmiana numeru kanału / zmiana numeru grupy (dekrementacja) wejście do podmenu / zatwierdzanie nastaw wejście do głównego menu pilota / przemieszczanie się...
-
Page 4: Menu Główne
MENU GŁÓWNE Wejście do menu i przechodzenie pomiędzy głównymi ekranami reali- zowane jest poprzez krótkie (0,5s) naciskanie przycisku P2. Wyjście z menu następuje po przejściu przez wszystkie ekrany lub automatycz- nie po 10s. Ekrany widoczne w menu pilota: ● PROG – nastawa programów realizowanych w trybie automatycznym (AUTO). -
Page 5: Wybór Trybu Pracy
WYBÓR OBSŁUGIWANEGO SYSTEMU Pilot może współpracować z elementami bezprzewodowych systemów EXTA LIFE lub EXTA FREE oferowanych przez firmę Zamel. Z poziomu pilota można obsługiwać: ● tylko odbiorniki EXTA FREE (FrEE), ● tylko odbiorniki EXTA LIFE (LiFE), ● zarówno odbiorniki EXTA FREE oraz EXTA LIFE (USEr). - Page 6 NASTAWA LICZBY AKTYWNYCH KANAŁÓW Maksymalna (domyślna) liczba kanałów w pilocie P-521/L to 30. Aktywny kanał wybiera się za pomocą przycisków , . Jeżeli użytkownik pilota nie wykorzystuje wszystkich kanałów to może ograniczyć ich liczbę do wymaganej ilości. 1. Naciskając na krótko (0,5s) przycisk znajdujący się...
- Page 7 11. W celu wybrania dnia tygodnia należy nacisnąć przycisk . Pomiędzy kolejnymi dniami przełącza się poprzez naciskanie przycisku . Wy- bór dnia potwierdza się poprzez krótkie naciśnięcie przycisku . ● symbol odpowiadający wybranemu dniu świeci w sposób ciągły – dzień aktywny, ●...
- Page 8 Roleta 1 Roleta 2 Roleta 3 Kanały: Ch01, Ch02, Ch03 Sterowanie dodane do grupy 1 grupą rolet (Gr01) (Gr01) W celu zdefiniowania grupy należy: 1. Naciskając przycisk przejść do ekranu ‘Gr’ w menu pilota 2. Wybór zatwierdzić przyciskiem . 3. Przyciskami , wybrać numer grupy do edycji (od 01 do 10). 4.
-
Page 9: Wymiana Baterii
Roleta 1 Roleta 2 Roleta 3 ..Sterowanie automa- tyczne poprzez program W celu zdefiniowania opóźnienia dla grupy należy: 1. Naciskając przycisk przejść do ekranu ‘dELA’ w menu pilota 2. Wybór zatwierdzić przyciskiem . 3. - Page 10 Hereby, ZAMEL Sp. z o. o. declares that the radio equipment type P-521/L is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at...
- Page 11 TECHNICAL DATA Rated supply voltage 3 V DC – CR2430 battery Operating range up to 200 m in the open area* Transmission radio - 868 MHz band Transmission power ERP<20 mW Transmission method one-way algorithm based on the 128-bit Coding key (EXTA LIFE) transmission with addressing (EXTA FREE) MANUAL –...
-
Page 12: Lcd - Main Screen
APPEARANCE battery keypad configuration buttons Button Function sending control signals to receiver(s)/ increasing the setting sending control signals to receiver(s)/ decreasing the setting changing channel number / changing group number (incrementation) changing channel number / changing group number (decrementation) entering the submenu / confirming the settings entering the remote control main menu / navigating through the menu date and time setting... -
Page 13: Time And Date Setting
MAIN MENU Entering the menu and switching between the screens is made by press- ing the P2 button for a short time (0.5 s). To leave the menu, move through all screens or wait 10s. Screens visible in the remote control menu: ●... -
Page 14: Selecting The System
SELECTING THE SYSTEM The remote control can work with wireless elements of the EXTA LIFE or EXTA FREE system offered by Zamel. The remote control allows you to control: ● only EXTA FREE receivers (FrEE) ● only EXTA LIFE receivers (LiFE) ●... -
Page 15: Programme Setting
SETTING THE NUMBER OF ACTIVE CHANNELS The maximum (default) number of channels in the P-521/L remote control is 30. Select the active channel using the , buttons. If the remote con- trol user does not use all available channels, then it is possible to limit the number to the required channels. - Page 16 11. Press the button to select the day of the week. Press the button to switch between the days. Selection of the day is confirmed by a short press of the button. ● The symbol corresponding to the selected day lights up continu- ously - active day , ●...
- Page 17 Shutter 1 Shutter 2 Shutter 3 Controlling Channels: a group of Ch01, Ch02, Ch03 shutters added to group 1 (Gr01) (Gr01) To define a group, you have to: 1. Go to the "Gr" screen in the remote control menu by pressing the button 2.
-
Page 18: Replacing The Battery
Shutter 1 Shutter 2 Shutter 3 ..Automatic control by the programme To define delay for the group, you have to: 1. Go to the "dELA" screen in the remote control menu by pressing the button.
