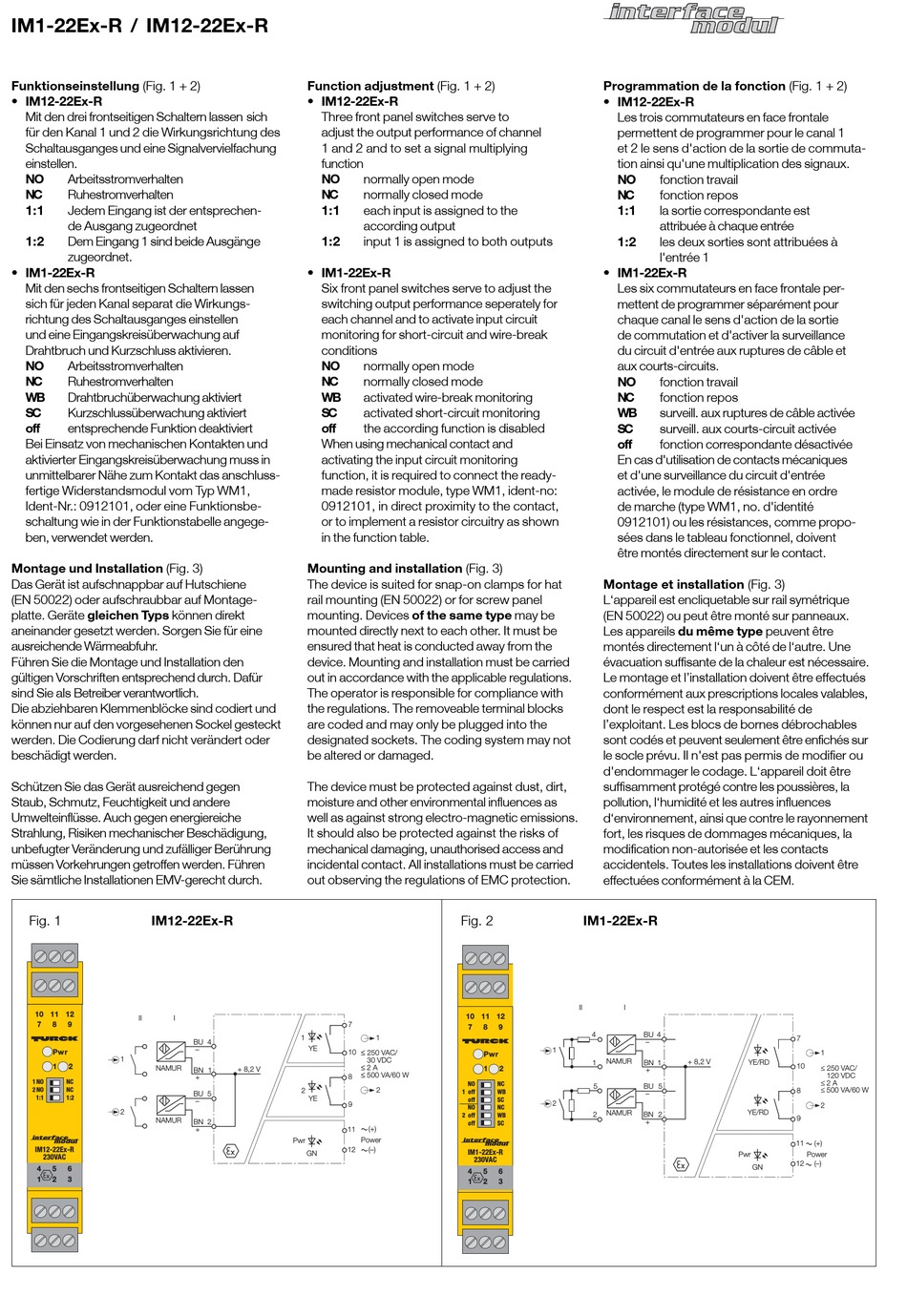

turck IM1-22Ex-R Manual page 2

IM1-22Ex-R / IM12-22Ex-R
Funktionseinstellung (Fig. 1 + 2)
• IM12-22Ex-R
Mit den drei frontseitigen Schaltern lassen sich
für den Kanal 1 und 2 die Wirkungsrichtung des
Schaltausganges und eine Signalvervielfachung
einstellen.
NO Arbeitsstromverhalten
NC Ruhestromverhalten
1:1 Jedem Eingang ist der entsprechen-
de Ausgang zugeordnet
1:2 Dem Eingang 1 sind beide Ausgänge
zugeordnet.
• IM1-22Ex-R
Mit den sechs frontseitigen Schaltern lassen
sich für jeden Kanal separat die Wirkungs-
richtung des Schaltausganges einstellen
und eine Eingangskreisüberwachung auf
Drahtbruch und Kurzschluss aktivieren.
NO Arbeitsstromverhalten
NC Ruhestromverhalten
WB Drahtbruchüberwachung aktiviert
SC Kurzschlussüberwachung aktiviert
off entsprechende Funktion deaktiviert
Bei Einsatz von mechanischen Kontakten und
aktivierter Eingangskreisüberwachung muss in
unmittelbarer Nähe zum Kontakt das anschluss-
fertige Widerstandsmodul vom Typ WM1,
Ident-Nr.: 0912101, oder eine Funktionsbe-
schaltung wie in der Funktionstabelle angege-
ben, verwendet werden.
Montage und Installation (Fig. 3)
Das Gerät ist aufschnappbar auf Hutschiene
(EN 50022) oder aufschraubbar auf Montage-
platte. Geräte gleichen Typs können direkt
aneinander gesetzt werden. Sorgen Sie für eine
ausreichende Wärmeabfuhr.
Führen Sie die Montage und Installation den
gültigen Vorschriften entsprechend durch. Dafür
sind Sie als Betreiber verantwortlich.
Die abziehbaren Klemmenblöcke sind codiert und
können nur auf den vorgesehenen Sockel gesteckt
werden. Die Codierung darf nicht verändert oder
beschädigt werden.
Schützen Sie das Gerät ausreichend gegen
Staub, Schmutz, Feuchtigkeit und andere
Umwelteinflüsse. Auch gegen energiereiche
Strahlung, Risiken mechanischer Beschädigung,
unbefugter Veränderung und zufälliger Berührung
müssen Vorkehrungen getroffen werden. Führen
Sie sämtliche Installationen EMV-gerecht durch.
Fig. 1 IM12-22Ex-R
10 11 12
II I
7 8 9
Pwr
1
1 2
NAMUR
1 NO NC
2 NO NC
1:1 1:2
2
NAMUR
IM12-22Ex-R
230VAC
4 5 6
1 2 3
Function adjustment (Fig. 1 + 2)
• IM12-22Ex-R
Three front panel switches serve to
adjust the output performance of channel
1 and 2 and to set a signal multiplying
function
NO normally open mode
NC normally closed mode
1:1 each input is assigned to the
according output
1:2 input 1 is assigned to both outputs
• IM1-22Ex-R
Six front panel switches serve to adjust the
switching output performance seperately for
each channel and to activate input circuit
monitoring for short-circuit and wire-break
conditions
NO normally open mode
NC normally closed mode
WB activated wire-break monitoring
SC activated short-circuit monitoring
off the according function is disabled
When using mechanical contact and
activating the input circuit monitoring
function, it is required to connect the ready-
made resistor module, type WM1, ident-no:
0912101, in direct proximity to the contact,
or to implement a resistor circuitry as shown
in the function table.
Mounting and installation (Fig. 3)
The device is suited for snap-on clamps for hat
rail mounting (EN 50022) or for screw panel
mounting. Devices of the same type may be
mounted directly next to each other. It must be
ensured that heat is conducted away from the
device. Mounting and installation must be carried
out in accordance with the applicable regulations.
The operator is responsible for compliance with
the regulations. The removeable terminal blocks
are coded and may only be plugged into the
designated sockets. The coding system may not
be altered or damaged.
The device must be protected against dust, dirt,
moisture and other environmental influences as
well as against strong electro-magnetic emissions.
It should also be protected against the risks of
mechanical damaging, unauthorised access and
incidental contact. All installations must be carried
out observing the regulations of EMC protection.
7
1
BU 4
YE
–
10
£ 250 VAC/
£ 2 A
+ 8,2 V
BN 1
£ 500 VA/60 W
8
+
2
BU 5
YE
–
9
BN 2
+ 11
Power
Pwr
12
GN
Fig. 2
10 11 12
7 8 9
1
Pwr
30 VDC
1 2
NO NC
2
1 off WB
off SC
NO NC
2 off WB
off SC
(+)
(–)
IM1-22Ex-R
230VAC
4 5 6
1 2 3
Programmation de la fonction (Fig. 1 + 2)
• IM12-22Ex-R
Les trois commutateurs en face frontale
permettent de programmer pour le canal 1
et 2 le sens d'action de la sortie de commuta-
tion ainsi qu'une multiplication des signaux.
NO fonction travail
NC fonction repos
1:1 la sortie correspondante est
attribuée à chaque entrée
1:2 les deux sorties sont attribuées à
l'entrée 1
• IM1-22Ex-R
Les six commutateurs en face frontale per-
mettent de programmer séparément pour
chaque canal le sens d'action de la sortie
de commutation et d'activer la surveillance
du circuit d'entrée aux ruptures de câble et
aux courts-circuits.
NO fonction travail
NC fonction repos
WB surveill. aux ruptures de câble activée
SC surveill. aux courts-circuit activée
off fonction correspondante désactivée
En cas d'utilisation de contacts mécaniques
et d'une surveillance du circuit d'entrée
activée, le module de résistance en ordre
de marche (type WM1, no. d'identité
0912101) ou les résistances, comme propo-
sées dans le tableau fonctionnel, doivent
être montés directement sur le contact.
Montage et installation (Fig. 3)
L'appareil est encliquetable sur rail symétrique
(EN 50022) ou peut être monté sur panneaux.
Les appareils du même type peuvent être
montés directement l'un à côté de l'autre. Une
évacuation suffisante de la chaleur est nécessaire.
Le montage et l'installation doivent être effectués
conformément aux prescriptions locales valables,
dont le respect est la responsabilité de
l'exploitant. Les blocs de bornes débrochables
sont codés et peuvent seulement être enfichés sur
le socle prévu. Il n'est pas permis de modifier ou
d'endommager le codage. L'appareil doit être
suffisamment protégé contre les poussières, la
pollution, l'humidité et les autres influences
d'environnement, ainsi que contre le rayonnement
fort, les risques de dommages mécaniques, la
modification non-autorisée et les contacts
accidentels. Toutes les installations doivent être
effectuées conformément à la CEM.
IM1-22Ex-R
II I
4 BU 4
–
1
NAMUR
1 BN 1 + 8,2 V
+
5 BU 5
–
2
NAMUR
2 BN 2
+
7
1
YE/RD
10
£ 250 VAC/
120 VDC
£ 2 A
£ 500 VA/60 W
8
2
YE/RD
9
11 (+)
Pwr Power
12 (–)
GN
