12 Taste /BLACKOUT/
13 Taste /MIDI/ADD/
14 Taste /AUTO/DEL/
15 Tastengruppe /CHASE/
16 Schieberegler /SPEED/
17 Schieberegler /FADE TIME/
18 Kontroll-LED für /PAGE A/
19 Kontroll-LED für /PAGE B/
20 Taste /PAGE/

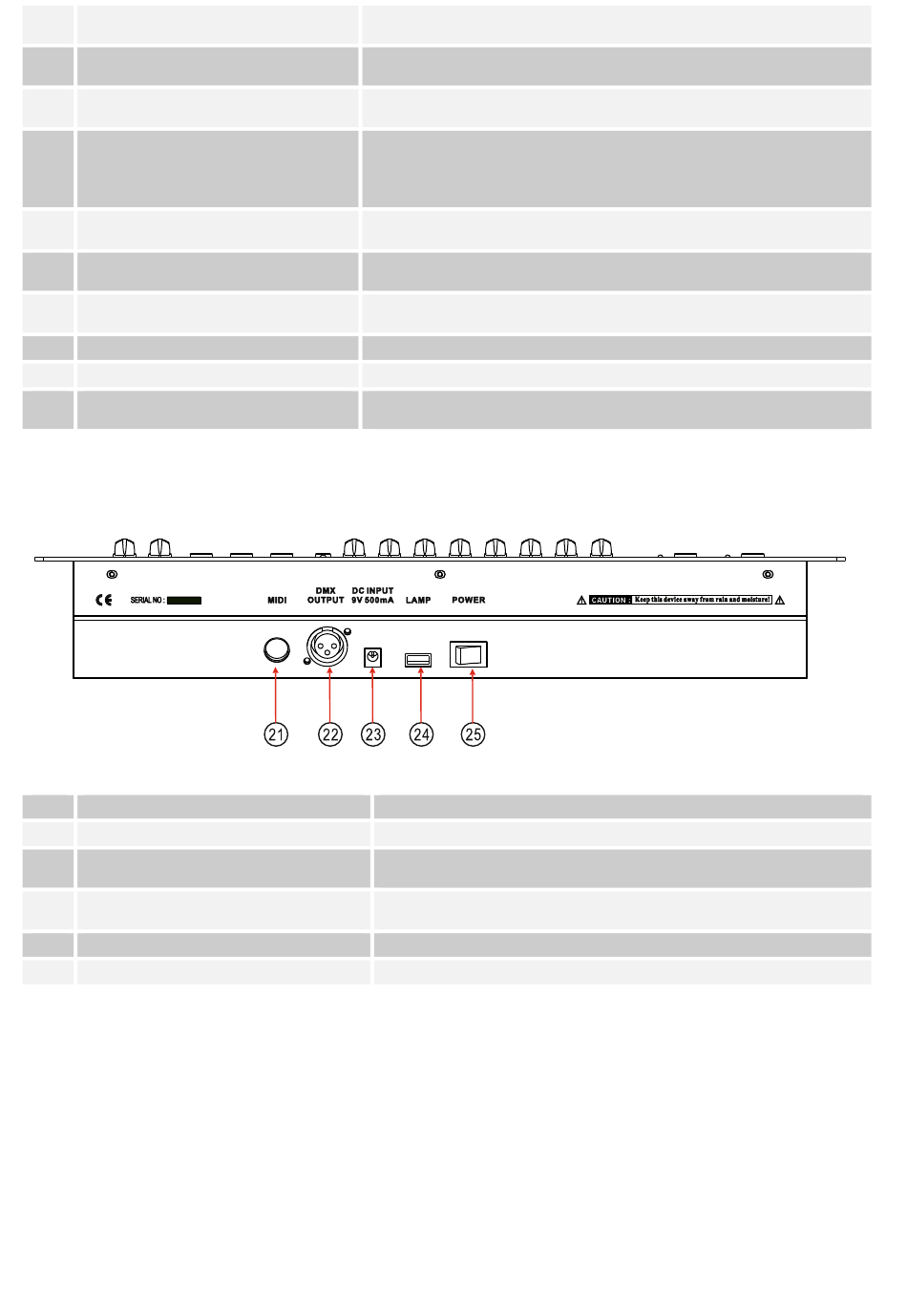

Abbildung 2:
Rückansicht:
Pos. Anschluss
21 MIDI-Eingang
22 DMX512-Ausgang
23 Netzanschlussbuchse
24 USB-Anschluss
25 Netzschalter
Beleuchtungsszenen einer Speicherbank oder einer Lauflicht-
sequenz und für Programmierfunktionen.
Schaltet alle Steuerkanäle auf den Wert Null. Die LED leuchtet in
diesem Zustand.
Speichern von einzelnen Szenen oder Lauflichtsequenzen und
zum Aktivieren der MIDI-Steuerung.
Einschalten des zeitgesteuerten Ablaufmodus von
Beleuchtungsszenen einer Speicherbank oder einer
Lauflichtsequenz und je nach Betriebsart zum Löschen von
Beleuchtungsszenen oder Lauflichtsequenzen.
Tasten 1-6 zum Aufrufen eines Programms (vom Anwender
programmierte Lauflichtsequenzen).
Einstellen der Ablaufgeschwindigkeit beim zeitgesteuerten Ablauf
von Beleuchtungsszenen oder einer Lauflichtsequenz.
Einstellen der Überblenddauer beim Abruf von
Beleuchtungsszenen oder einer Lauflichtsequenz.
Zeigen an, dass die Kanalgruppe A (1-8) angewählt ist.
Zeigen an, dass die Kanalgruppe B (9-16) angewählt ist.
Umschalten der Schieberegler zwischen den beiden Kanal-
gruppen 1-8 und 9-16.
Funktion
5-polige DIN-Buchse zur MIDI-Steuerung des Controllers.
3-polige XLR-Buchse zum Anschluss an den DMX-Eingang des
ersten Geräts.
Buchse DC INPUT für die Stromversorgung über das
beiliegende Netzgerät.
Dient zum Anschluss einer LED Lampe (Pultleuchte).
Schaltet das Gerät ein und aus.
5
