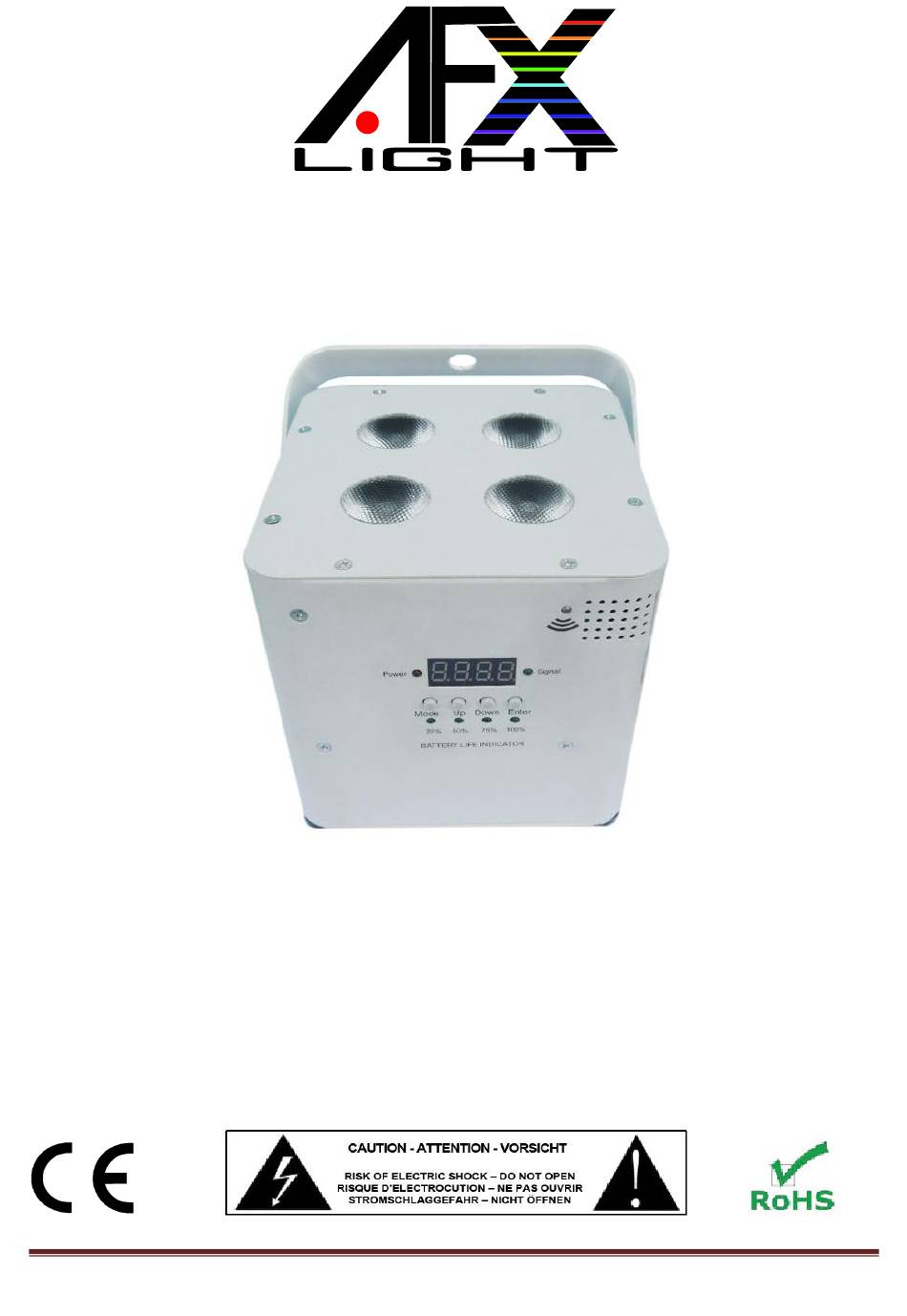

- Page 1 FREEPARHEX-BL (15-1817) FREEPARHEX-WH 15-1818) GB - INSTRUCTION MANUAL F - MANUEL D’UTILISATION © Copyright LOTRONIC 2016 FREEPARHEX Page 1...
- Page 2 Thank you for having chosen our AFX LED WIRELESS BATTERY LIGHT. For your own safety, please read this user manual carefully before installing the device. SAFETY INTRODUCTION “AC INPUT” is the charging interface. When charging, the fixture must be “Turn OFF”. Lease do not work in the AC unless it’s under emergency If it works in the AC for a long time, the charger and battery of the fixture will overwork, Bring out a lot of heat and cause a risk of explosion.
- Page 3 MOUNTING Orientation This fixture may be mounted in any position, provided there is adequate room for ventilation When selecting installation location, take into consideration lamp replacement access and routine maintenance. Safety cables must always be used. Never mount in places where the fixture will be exposed to rain, high humidity, extreme temperature changes or restricted ventilation. If the external flexible cable or cord of this light is damaged, it shall be exclusively replaced by the manufacturer or his service agent or a similar qualified person in order to avoid a hazard.
-
Page 4: Power Supply Connection

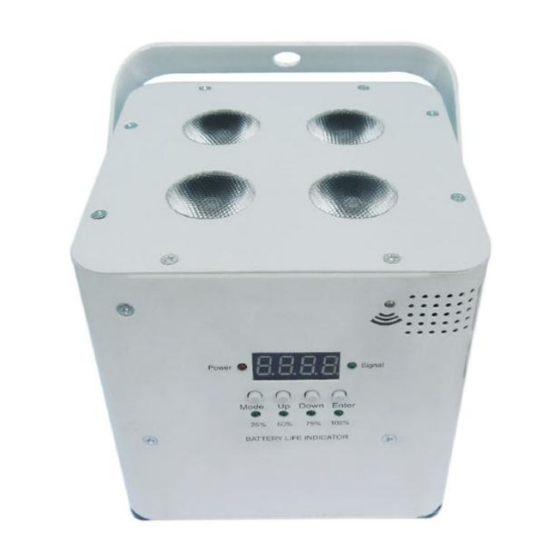

1. DESCRIPTION 1. Control Panel 6. DMX signal input 2. Power ON/OFF 7. DMX signal output 3. Battery indicator 8. Power input 4 Bluetooth indicator 9. Power output 5. Hanging bracket 10. LEDs 2. POWER SUPPLY CONNECTION The product has a socket with power in and power out. ©... - Page 5 3. CONTROL PANEL OPERATING Use the four buttons (MODE) (ENTER) (UP) and (DOWN) to operate the control panel: Press (MODE) to find an operation mode or to back out of the current menu option. Press (UP) to scroll up the list of the options or to find a higher value. Press (DOWN) to scroll down the list of options or to find a lower value.
-
Page 6: Master/Slave Mode
FUNCTIONS FOR CONTROL PANEL SOUND ACTIVED / AUTOMATIC Set the control panel to A024, the units will run automatic, running speed can be adjusted by the digital menu. Setting to A025, the unit will run in sound mode. The unit run with music, when whitout music, the unit will run automatically. MASTER/ SLAVE MODE Connect the products as bellow and the power on all connected at the same time, the control panel of the master displays current saved mode, slaves follow the actions of the master. - Page 7 BATTERY LIFE INDICATOR / BATTERY MAINTENANCE The battery life indicator located on the products displays the remaining amount of internal battery life. Use the chart below to find out how much battery life remains per charge cycle. The light to the far right flashes during charging. The units come with a replaceable lithium-ion battery for cable-free operation.
- Page 8 - 9 DMX channel 5. AC POWER / BATTERY CHARGE The produce has a 3 selector power switch for select the power to supply the units or recharge the lithium-ion Battery . The functions of power switch are shown as below Press the switch to “...
-
Page 9: Technical Specifications
6. AFX AIR Control Mode (Control by mobile APP & Bluetooth Transceiver) ® ®, This product can be controlled by the free application AFX AIR, available on iTunes & Google Play with mobile Phone or tablet computer. So mobile phone or tablet directly controls the light. Operation method is as follows: Note: Only the master receive Bluetooth signal, no more than 4 masters can be controlled and fully be synchronized. - Page 10 © Copyright LOTRONIC 2016 FREEPARQUAD Page 10...
-
Page 11: Regles Generales
Nous vous remercions pour l’achat de ce PROJECTEUR A LED DMX AFX LIGHT. Pour votre sécurité, lisez attentivement ce manuel avant d’installer l’appareil. CONSIGNES DE SECURITE ET D’UTILISATION Si l’appareil a été exposé à des changements de température, ne le mettez pas immédiatement sous tension. -
Page 12: Montage
MONTAGE Orientation Vous pouvez installer cet appareil dans n’importe quelle position pourvu qu’il y ait suffisamment d’espace pour assurer une ventilation suffisante. Lorsque vous installez l’appareil, choisissez un emplacement qui permet d’accéder facilement à l’appareil afin d’effectuer l’entretien de routine. Utilisez toujours des câbles de sécurité. -
Page 13: Branchement De L'alimentation
1. DESCRIPTION 1. Panneau de contrôle 6. Entrée DMX 2. Bouton ON/OFF 7. Sortie DMX 3. Indicateurs état de la batterie 8. Entrée secteur 4. Voyant Bluetooth 9. Sortie secteur 5. Poignée 10. LEDs 2. BRANCHEMENT DE L’ALIMENTATION Cet appareil est équipé d’une prise entrée et sortie alimentation secteur. ©... -
Page 14: Panneau De Controle
3. PANNEAU DE CONTROLE Utilisez les 4 boutons (MODE) (ENTER) (UP) et (DOWN) pour sélectionner les fonctions: Appuyer sur (MODE) pour sélectionner les différents menus ou pour ressortir des menus. Appuyer sur (UP) pour monter dans la liste des options ou pour augmenter la valeur affichée. Appuyer sur (DOWN) pour descendre dans la liste des options ou pour diminuer la valeur. -
Page 15: Mode Master/ Slave
FONCTIONS DU PANNEAU DE CONTROLE ACTIVATION MODE AUDIO/ MODE AUTOMATIQUE Sélectionner le menu « ACT » puis la valeur A024 sur le panneau de contrôle, le projecteur fonctionnera de manière automatique, la vitesse peut également être régler. Sélectionner la valeur A025, et le projecteur fonctionnera avec la musique, quand il n’y a pas de musique, il fonctionnera automatiquement. - Page 16 INDICATEUR DE CHARGE DE LA BATTERIE / MAINTENANCE DE LA BATTERIE L’indicateur de charge de la batterie figurant sur l’appareil indique l’état de la batterie interne, reportez vous au tableau ci-dessous voir la correspondance de l’état de charge. Le voyant complètement à droite clignote pendant la charge de la batterie. Les projecteurs sont livrés équipés d’une batterie lithium-ion amovible, pour une utilisation sans câble.
- Page 17 - 9 canaux DMX 5. ALIMENTATION AC POWER / CHARGE DE LA BATTERIE Le produit a un bouton à 3 positions pour mettre en marche le projecteur ou en charge les batteries lithium-ion. Ci-dessous les différentes positions : Placer le bouton sur la position “ ”...
-
Page 18: Caracteristiques Techniques
6. Mode de contrôle AFX AIR (Contrôle par téléphone ou tablette APP & Bluetooth) Ce produit peut-être contrôlé par l’application AFX AIR disponible sur iTunes ® & Google Play, l’application installée sur un téléphone portable ou une tablette permet de piloter directement le projecteur à l’aide de l’émetteur récepteur Bluetooth intégré. Les informations sont envoyées via Bluetooth au projecteur pour le piloter. - Page 19 © Copyright LOTRONIC 2016 FREEPARQUAD Page 19...
